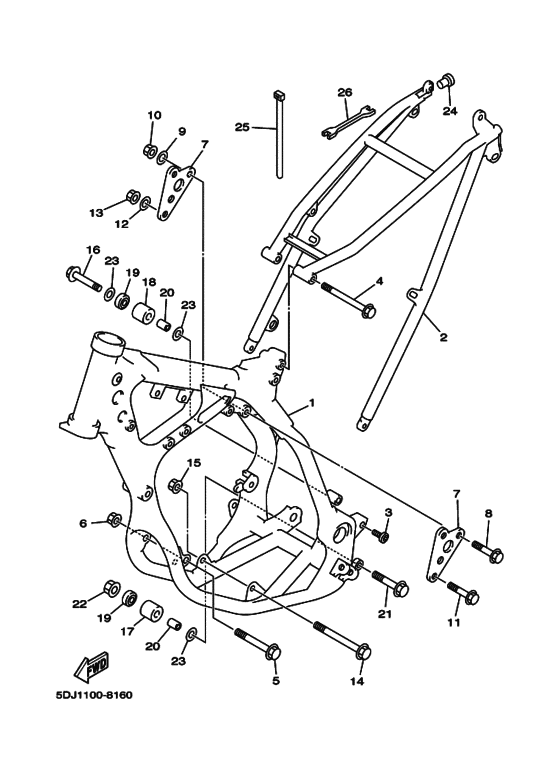

1 | | Front Frame Comp ．ＦＲＯＮＴ ＦＲＡＭＥ ＣＯＭＰ; ＤＰＢＭＣ | |
1 |
|
|
5EN-21101-00-P0
Front Frame Comp ．ＦＲＯＮＴ ＦＲＡＭＥ ＣＯＭＰ; ＤＰＢＭＣ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Задняя рама ．ＲＥＡＲ ＦＲＡＭＥ ＣＯＭＰ; ＤＰＢＭＣ | |
2 |
|
|
5DH-21190-00-P0
Задняя рама ．ＲＥＡＲ ＦＲＡＭＥ ＣＯＭＰ; ＤＰＢＭＣ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт под шестигранник ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ; | |
3 |
|
|
90110-08096-00
Болт под шестигранник ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ; | |
4 |
|
|
90105-08099-00
Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт ＢＯＬＴ， ＦＬＡＮＧＥ; | |
5 |
|
|
95817-10100-00
Болт ＢＯＬＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка | |
6 |
|
|
956-07102-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ; | |
6 |
|
|
95617-10200-00
Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кронштейн задний верхний 1 ＢＲＡＣＫＥＴ， ＲＥＡＲ ＵＰＰＥＲ １; | |
7 |
|
|
5DJ-21425-00-00
Кронштейн задний верхний 1 ＢＲＡＣＫＥＴ， ＲＥＡＲ ＵＰＰＥＲ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Контр. болт | |
8 |
|
|
901-05082-25-00
Контр. болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ; | |
8 |
|
|
90105-08494-00
Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
90201-087F0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ; | |
9 |
|
|
90201-08730-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка самоконтрящаяся | |
10 |
|
|
901-85081-69-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ; | |
10 |
|
|
95607-08200-00
Гайка, самоблокирующаяся ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Болт ＢＯＬＴ， ＦＬＡＮＧＥ; | |
11 |
|
|
95817-10055-00
Болт ＢＯＬＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба ＷＡＳＨＥＲ， ＰＬＡＩＮ; | |
12 |
|
|
92907-10200-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＩＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка | |
13 |
|
|
956-07102-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ; | |
13 |
|
|
95617-10200-00
Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ; | |
14 |
|
|
90105-10733-00
Болт ＢＯＬＴ， ＷＡＳＨＥＲ ＢＡＳＥＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Гайка | |
15 |
|
|
956-07102-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ; | |
15 |
|
|
95617-10200-00
Болт заклепка ＮＵＴ， ＳＥＬＦ−ＬＯＣＫＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт ＢＯＬＴ， ＦＬＡＮＧＥ; | |
16 |
|
|
95027-08040-00
Болт ＢＯＬＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Натяжитель | |
17 |
|
|
3JD-22178-20-00
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Натяжитель ＴＥＮＳＩＯＮＥＲ; | |
17 |
|
|
3JD-22178-10-00
Натяжитель ＴＥＮＳＩＯＮＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Натяжитель | |
18 |
|
|
4EW-22178-01-00
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Натяжитель ＴＥＮＳＩＯＮＥＲ; | |
18 |
|
|
4EW-22178-00-00
Натяжитель ＴＥＮＳＩＯＮＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Подшипник ＢＥＡＲＩＮＧ; | |
19 |
|
|
93300-60804-00
Подшипник ＢＥＡＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Манжета ＣＯＬＬＡＲ; | |
20 |
|
|
90387-086N4-00
Манжета ＣＯＬＬＡＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт ＢＯＬＴ， ＦＬＡＮＧＥ; | |
21 |
|
|
95027-08065-00
Болт ＢＯＬＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Nut(55X) | |
22 |
|
|
90179-08491-00
Nut(55X)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка ＮＵＴ， ＦＬＡＮＧＥ; | |
22 |
|
|
95707-08500-00
Гайка ＮＵＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ; | |
23 |
|
|
90201-086P8-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
24 | | Заглушка ＰＬＵＧ; | |
24 |
|
|
90338-16148-00
Заглушка ＰＬＵＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Струбцина шланга ＣＬＡＭＰ， ＨＯＳＥ; | |
25 |
|
|
90460-15126-00
Струбцина шланга ＣＬＡＭＰ， ＨＯＳＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Ключ для подтяжки спиц ＷＲＥＮＣＨ， ＨＥＸＡＧＯＮ; | |
26 |
|
|
56A-28166-00-00
Ключ для подтяжки спиц ＷＲＥＮＣＨ， ＨＥＸＡＧＯＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
