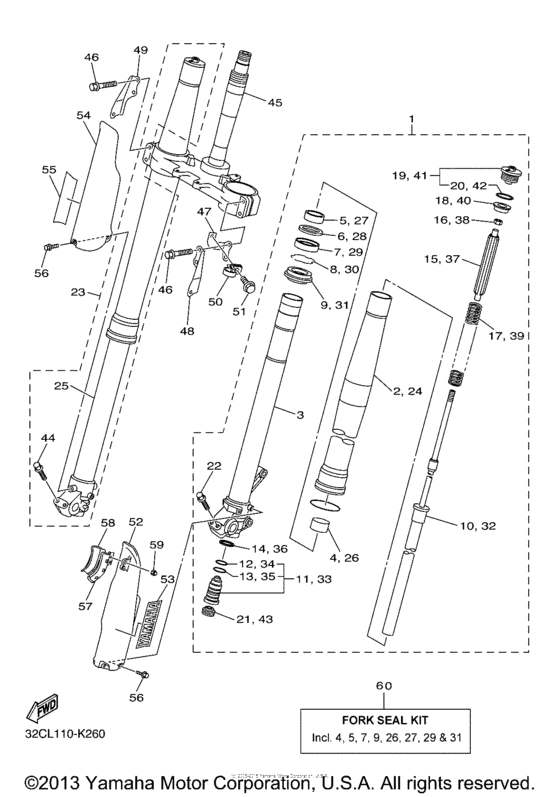

1 | | Front Fork Assy (L.h) | |
1 |
|
|
32D-23102-10-00
Front Fork Assy (L.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Внешняя труба | |
2 |
|
|
3D7-23106-30-00
Внешняя труба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя трубка | |
3 |
|
|
3D7-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень передней вилки | |
4 |
|
|
5ET-23171-L0-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Металическая вставка 1 INCL. IN FORK SEAL KIT | |
5 |
|
|
5ET-23125-L0-00
Металическая вставка 1 INCL. IN FORK SEAL KIT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба сальника | |
6 |
|
|
5UN-23146-L0-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Сальник | |
7 |
|
|
5UN-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Кольцо | |
8 |
|
|
4SS-23153-L0-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение | |
9 |
|
|
5HD-23144-L0-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Цилиндр, передняя вилка | |
10 |
|
|
32D-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Клапан | |
11 |
|
|
32D-2316A-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка | |
12 |
|
|
4DA-23147-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка | |
13 |
|
|
276-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка | |
14 |
|
|
2HH-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Направляющая | |
15 |
|
|
3D7-23117-00-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка | |
16 |
|
|
3XJ-23357-L0-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пружина передней вилки | |
17 |
|
|
32D-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Уплотнение пружины нижн. | |
18 |
|
|
4SS-23143-L0-00
Уплотнение пружины нижн.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт стакана | |
19 |
|
|
3D7-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Прокладка | |
20 |
|
|
3D7-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Заглушка | |
21 |
|
|
3JD-2312G-L0-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
95024-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
95022-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Front Fork Assy (R.h) | |
23 |
|
|
32D-23103-10-00
Front Fork Assy (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Внешняя труба | |
24 |
|
|
3D7-23106-30-00
Внешняя труба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Внутренняя трубка | |
25 |
|
|
3D7-23120-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Поршень передней вилки | |
26 |
|
|
5ET-23171-L0-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Металическая вставка 1 INCL. IN FORK SEAL KIT | |
27 |
|
|
5ET-23125-L0-00
Металическая вставка 1 INCL. IN FORK SEAL KIT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба сальника | |
28 |
|
|
5UN-23146-L0-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Сальник | |
29 |
|
|
5UN-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Кольцо | |
30 |
|
|
4SS-23153-L0-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнение | |
31 |
|
|
5HD-23144-L0-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Цилиндр, передняя вилка | |
32 |
|
|
32D-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Клапан | |
33 |
|
|
32D-2316A-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Прокладка | |
34 |
|
|
4DA-23147-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка | |
35 |
|
|
276-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка | |
36 |
|
|
2HH-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Направляющая | |
37 |
|
|
3D7-23117-00-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Гайка | |
38 |
|
|
3XJ-23357-L0-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Пружина передней вилки | |
39 |
|
|
32D-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Уплотнение пружины нижн. | |
40 |
|
|
4SS-23143-L0-00
Уплотнение пружины нижн.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Болт стакана | |
41 |
|
|
3D7-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Прокладка | |
42 |
|
|
3D7-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Заглушка | |
43 |
|
|
3JD-2312G-L0-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Болт | |
44 |
|
|
95024-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
44 |
|
|
95022-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Кронштейн нижний | |
45 |
|
|
3D7-23340-00-00
Кронштейн нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Болт | |
46 |
|
|
95024-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
46 |
|
|
95022-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
47 | | Направляющая кабеля | |
47 |
|
|
3D7-2331E-00-00
Направляющая кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Крепление рефлектора | |
48 |
|
|
32D-85112-00-00
Крепление рефлектора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Крепление рефлектора | |
49 |
|
|
32D-85112-10-00
Крепление рефлектора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Направляющая кабеля | |
50 |
|
|
5VK-23389-00-00
Направляющая кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
90105-05016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Защитное полотно | |
52 |
|
|
3D7-2315H-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Эмблема | |
53 |
|
|
4XL-2153A-30-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Защитное полотно | |
54 |
|
|
3D7-2315J-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Эмблема | |
55 |
|
|
4XL-2153A-30-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Болт | |
56 |
|
|
3SP-23356-L0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
57 | | Зажим | |
57 |
|
|
3D7-23466-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Зажим | |
58 |
|
|
3D7-23467-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Гайка корончатая | |
59 |
|
|
90176-06014-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
60 | | Fork Seal Kit | |
60 |
|
|
5ET-W0003-B0-00
Fork Seal Kit
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
