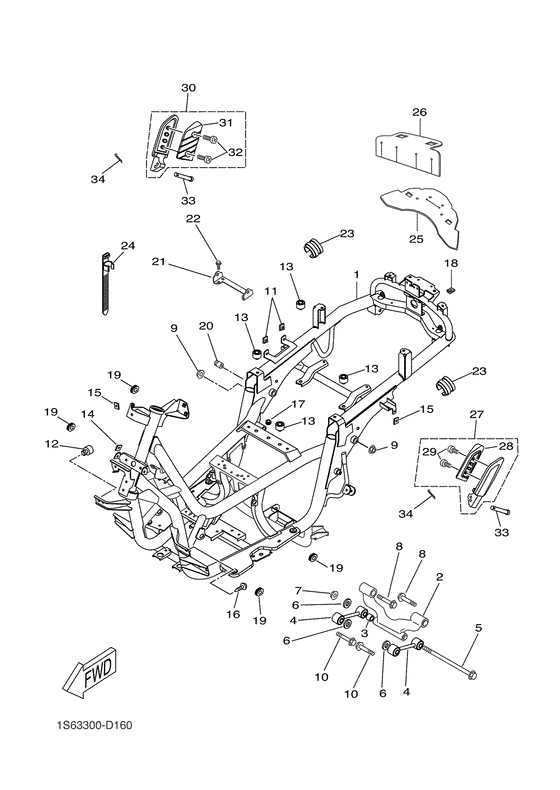

01 | | Frame comp | |
01 |
|
|
1S6-F1110-00-00
Frame comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Engine bracket comp. 2 | |
02 |
|
|
5SE-21420-00-00
Engine bracket comp. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Манжета | |
03 |
|
|
90387-10X02-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Stay, engine | |
04 |
|
|
5SE-21480-00-00
Stay, engine
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
05 | | Болт | |
05 |
|
|
90105-10X05-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Шайба | |
06 |
|
|
90201-105A2-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
07 | | Гайка, самоблокирующаяся | |
07 |
|
|
90185-10154-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Болт | |
08 |
|
|
90105-12X01-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
09 | | Гайка, самоблокирующаяся | |
09 |
|
|
90185-12072-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
95817-10045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Гайка пружинная | |
11 |
|
|
90183-06X00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Колодка опорная | |
12 |
|
|
3VL-F4741-10-00
Колодка опорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Стопор, главная подставка | |
13 |
|
|
2JW-F7114-00-00
Стопор, главная подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка пружинная | |
14 |
|
|
90183-06X00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Гайка пружинная | |
15 |
|
|
901-8305X-03-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
15 |
|
|
90183-05X00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Screw M5-16 | |
16 |
|
|
90167-05X01-00
Screw M5-16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Уплотнитель резиновый | |
17 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
17 |
|
|
90480-13398-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Гайка пружинная | |
18 |
|
|
90183-06X00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Уплотнитель резиновый | |
19 |
|
|
90480-01558-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка | |
20 |
|
|
90179-06X05-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крепеж | |
21 |
|
|
5SE-F4718-00-00
Крепеж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт с шайбой Bolt, flange | |
22 |
|
|
90105-06X00-00
Болт с шайбойBolt, flange
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Дэмпфер соединения | |
23 |
|
|
5EU-F4181-01-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Зажим Lg : 315.00 | |
24 |
|
|
90464-50X01-00
Зажим Lg : 315.00
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Plate, flap fitting 2 | |
25 |
|
|
1S6-F1624-00-00
Plate, flap fitting 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Plate, flap fitting 3 | |
26 |
|
|
1S6-F1625-00-00
Plate, flap fitting 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Rear footrest assy 1 | |
27 |
|
|
5SE-F7430-20-00
Rear footrest assy 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Cover, rear footrest | |
28 |
|
|
5SE-F7433-00-00
Cover, rear footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Винт | |
29 |
|
|
90157-05X08-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Rear footrest assy 2 | |
30 |
|
|
5SE-F7440-20-00
Rear footrest assy 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Cover, rear footrest | |
31 |
|
|
5SE-F7444-00-00
Cover, rear footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Винт | |
32 |
|
|
90157-05X08-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Штифт, вилкообразный наконечник | |
33 |
|
|
91701-06035-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Штифт | |
34 |
|
|
90252-16X00-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
