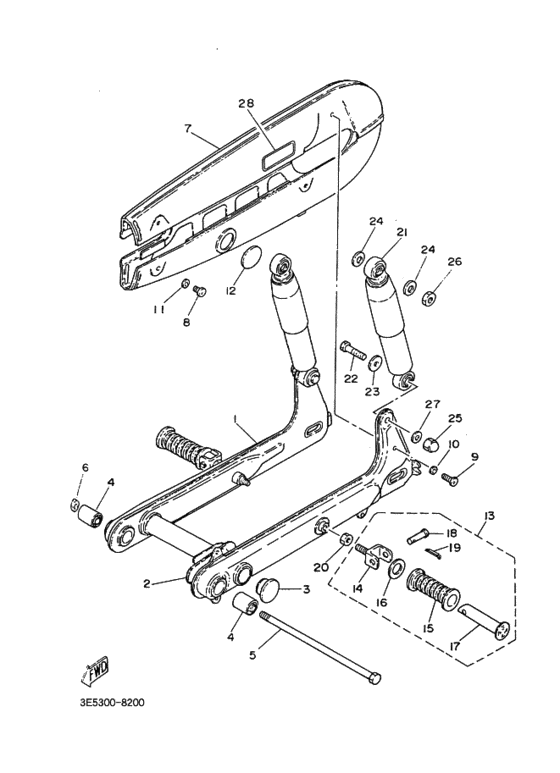

1 | | Задняя рукоятка リヤアームコンプリート; ＵＲ ＮＨＧ | |
1 |
|
|
527-22110-00-V9
Задняя рукоятка リヤアームコンプリート; ＵＲ ＮＨＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Уплотнение | |
2 |
|
|
4GL-22151-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Отбойник シール，ガード; | |
2 |
|
|
296-22151-01-00
Отбойник シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Крышка | |
3 |
|
|
180-22117-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Втулка ブツシユ; | |
4 |
|
|
102-22123-00-00
Втулка ブツシユ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Вал, поворотный | |
5 |
|
|
486-22141-01-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вал, поворотный | |
5 |
|
|
109-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка, самоблокирующаяся | |
6 |
|
|
90185-10060-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
6 |
|
|
90185-10035-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Chain Case Assy チエーンケースアセンブリ; ＵＲ ＮＨＧ | |
7 |
|
|
296-22310-01-V9
Chain Case Assy チエーンケースアセンブリ; ＵＲ ＮＨＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Винт | |
8 |
|
|
98507-05006-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
8 |
|
|
90157-05003-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
9 | | Винт | |
9 |
|
|
97885-05016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Винт | |
9 |
|
|
98507-05016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
9 |
|
|
98501-05016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба | |
10 |
|
|
92907-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба | |
10 |
|
|
92990-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
10 |
|
|
92901-05600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
92907-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
92990-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
11 |
|
|
92901-05600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Крышка | |
12 |
|
|
148-22315-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Rr Footrest Assembly 1 リヤフートレストアセンブリ; | |
13 |
|
|
120-27430-02-00
Rr Footrest Assembly 1 リヤフートレストアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Кронштейн ．ブラケツト; | |
14 |
|
|
120-27432-02-00
Кронштейн ．ブラケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Cover, Rear Footrest ．カバー，リヤフートレスト; | |
15 |
|
|
120-27433-00-00
Cover, Rear Footrest ．カバー，リヤフートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба ．ワツシヤ，プレート; | |
16 |
|
|
902-01202-79-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Упор для ног, задний | |
17 |
|
|
2GV-27431-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упор для ног, задний ．フートレスト，リヤ; | |
17 |
|
|
120-27431-00-00
Упор для ног, задний ．フートレスト，リヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Штифт | |
18 |
|
|
91701-06032-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт, вилкообразный наконечник ．ピン，クレビス; | |
18 |
|
|
90240-06009-00
Штифт, вилкообразный наконечник ．ピン，クレビス;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Штифт | |
19 |
|
|
91490-16020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт ．ピン，コツタ; | |
19 |
|
|
91401-16015-00
Штифт ．ピン，コツタ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка | |
20 |
|
|
95317-12700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
20 |
|
|
95301-12700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Shock Absorber Assy, Rear シヨツクアブソーバアセンブリ，リヤ; ＵＲ ＮＨＧ | |
21 |
|
|
527-22210-31-V9
Shock Absorber Assy, Rear シヨツクアブソーバアセンブリ，リヤ; ＵＲ ＮＨＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
90101-10776-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト; | |
22 |
|
|
90101-10255-00
Болт ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
90201-105R9-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
23 |
|
|
90201-10140-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба | |
24 |
|
|
90201-126A7-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
24 |
|
|
90201-12190-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Гайка корончатая | |
25 |
|
|
90176-10009-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка корончатая | |
25 |
|
|
90176-10013-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
95317-12700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
26 |
|
|
95301-12700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба | |
27 |
|
|
92990-10200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
27 |
|
|
92901-10200-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Наклейка | |
28 |
|
|
3E5-21668-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
