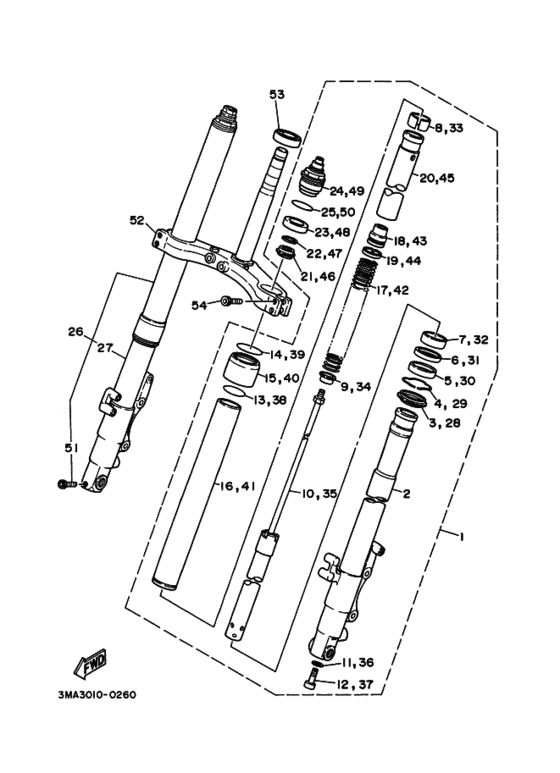

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
3MA-23102-10-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Внутренняя труба ．インナチユーブコンプリート ２; （＊１） | |
2 |
|
|
3MA-23120-10-00
Внутренняя труба ．インナチユーブコンプリート ２; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Уплотнение ．シール，ダスト; | |
3 |
|
|
1KT-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Зажим сальника ．クリツプ，オイルシール; | |
4 |
|
|
1RX-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Сальник | |
5 |
|
|
3XV-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊２） | |
5 |
|
|
1KT-23145-00-00
Сальник ．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба сальника ．ワツシヤ，オイルシール; | |
6 |
|
|
1RX-23146-00-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Направляющая 1 ．メタル，スライド １; | |
7 |
|
|
3MA-23125-10-00
Направляющая 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Слайдер металл ．メタル，スライド ２; | |
8 |
|
|
3MA-23135-10-00
Слайдер металл ．メタル，スライド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
9 |
|
|
3MA-23143-10-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Виброгаситель ．ダンパ １; | |
10 |
|
|
3MA-2317J-10-00
Виброгаситель ．ダンパ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка ．ガスケツト; | |
11 |
|
|
3MA-23163-10-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
12 |
|
|
3MA-23181-10-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо ．クリツプ，オイルシール; | |
13 |
|
|
3MA-23156-10-00
Кольцо ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка ．ガスケツト; | |
14 |
|
|
3MA-23114-20-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Not Available | |
15 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, Dust Seal ．カバー，ダストシール; | |
15 |
|
|
3MA-23148-10-00
Cover, Dust Seal ．カバー，ダストシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Труба вилки ．チユーブ，アウタ ２; （＊３） | |
16 |
|
|
3MA-23136-10-00
Труба вилки ．チユーブ，アウタ ２; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
17 |
|
|
3MA-23141-10-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Not Available | |
18 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Седло пружины верхнее ．シート，スプリングアツパ; | |
18 |
|
|
3MA-23142-10-00
Седло пружины верхнее ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Кольцо поршневое ．リング，ピストン; | |
19 |
|
|
3MA-23157-10-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Прокладка ．スペーサ; | |
20 |
|
|
3MA-23118-10-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Not Available | |
21 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．スペーサ; | |
21 |
|
|
3MA-2316E-10-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
22 |
|
|
34X-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Резина ．ラバー; | |
23 |
|
|
3MA-23195-10-00
Резина ．ラバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Болт ．ボルト，キヤツプ; | |
24 |
|
|
3MA-23111-10-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Прокладка ．ガスケツト; | |
25 |
|
|
3MA-23114-10-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
26 |
|
|
3MA-23103-10-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Внутренняя труба ．インナチユーブコンプリート １; （＊１） | |
27 |
|
|
3MA-23110-10-00
Внутренняя труба ．インナチユーブコンプリート １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнение ．シール，ダスト; | |
28 |
|
|
1KT-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Зажим сальника ．クリツプ，オイルシール; | |
29 |
|
|
1RX-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Сальник | |
30 |
|
|
3XV-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊２） | |
30 |
|
|
1KT-23145-00-00
Сальник ．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба сальника ．ワツシヤ，オイルシール; | |
31 |
|
|
1RX-23146-00-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Направляющая 1 ．メタル，スライド １; | |
32 |
|
|
3MA-23125-10-00
Направляющая 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Слайдер металл ．メタル，スライド ２; | |
33 |
|
|
3MA-23135-10-00
Слайдер металл ．メタル，スライド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
34 |
|
|
3MA-23143-10-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Виброгаситель ．ダンパ １; | |
35 |
|
|
3MA-2317J-10-00
Виброгаситель ．ダンパ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка ．ガスケツト; | |
36 |
|
|
3MA-23163-10-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
37 |
|
|
3MA-23181-10-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Кольцо ．クリツプ，オイルシール; | |
38 |
|
|
3MA-23156-10-00
Кольцо ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Прокладка ．ガスケツト; | |
39 |
|
|
3MA-23114-20-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Not Available | |
40 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, Dust Seal ．カバー，ダストシール; | |
40 |
|
|
3MA-23148-10-00
Cover, Dust Seal ．カバー，ダストシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Труба вилки ．チユーブ，アウタ ２; （＊３） | |
41 |
|
|
3MA-23136-10-00
Труба вилки ．チユーブ，アウタ ２; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
42 |
|
|
3MA-23141-10-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Not Available | |
43 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Седло пружины верхнее ．シート，スプリングアツパ; | |
43 |
|
|
3MA-23142-10-00
Седло пружины верхнее ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кольцо поршневое ．リング，ピストン; | |
44 |
|
|
3MA-23157-10-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Прокладка ．スペーサ; | |
45 |
|
|
3MA-23118-10-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Not Available | |
46 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．スペーサ; | |
46 |
|
|
3MA-2316E-10-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
47 |
|
|
34X-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Резина ．ラバー; | |
48 |
|
|
3MA-23195-10-00
Резина ．ラバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Болт ．ボルト，キヤツプ; | |
49 |
|
|
3MA-23111-10-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Прокладка ．ガスケツト; | |
50 |
|
|
3MA-23114-10-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Bolt, Hexagon Socket Head | |
51 |
|
|
91314-08035-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
51 |
|
|
1KT-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Кронштейн нижний アンダブラケツトコンプリート; | |
52 |
|
|
3MA-23340-10-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Подшипник | |
53 |
|
|
93332-00008-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Болт под шестигранник | |
54 |
|
|
3MA-23181-00-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
