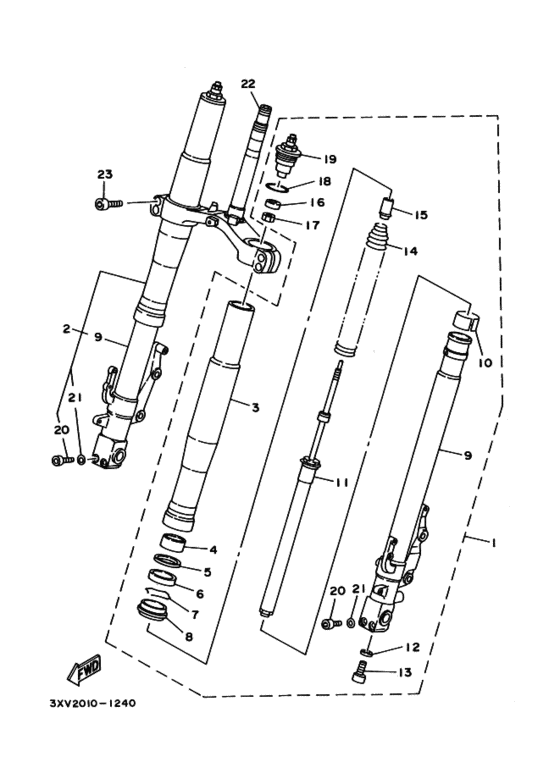

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ; レフト | |
1 |
|
|
3XV-23102-30-00
Front Fork Assy (L.h) フロントフオークアセンブリ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Front Fork Assy (R.h) フロントフオークアセンブリ; ライト | |
2 |
|
|
3XV-23103-30-00
Front Fork Assy (R.h) フロントフオークアセンブリ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Труба вилки ．チユーブ，アウタ ２; （＊１） | |
3 |
|
|
3XV-23136-10-00
Труба вилки ．チユーブ，アウタ ２; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Металическая вставка 1 ．メタル，スライド １; | |
4 |
|
|
3GM-23125-50-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба сальника ．ワツシヤ，オイルシール; | |
5 |
|
|
36Y-23146-10-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Сальник | |
6 |
|
|
3SP-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊２） | |
6 |
|
|
3LC-23145-00-00
Сальник ．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Зажим сальника ．クリツプ，オイルシール; | |
7 |
|
|
26H-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Уплотнение | |
8 |
|
|
3XV-23144-50-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
8 |
|
|
3GM-23144-50-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Внутренняя труба ．インナチユーブコンプリート; ライト | |
9 |
|
|
3XV-23120-30-00
Внутренняя труба ．インナチユーブコンプリート; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Внутренняя труба ．インナチユーブコンプリート; レフト; （＊３） | |
9 |
|
|
3XV-23110-30-00
Внутренняя труба ．インナチユーブコンプリート; レフト; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Поршень передней вилки | |
10 |
|
|
4FM-23171-40-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень передней вилки ．メタル，スライド; | |
10 |
|
|
3JD-23171-L0-00
Поршень передней вилки ．メタル，スライド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Cylinder Comp., Front Fork ．シリンダコンプリート; | |
11 |
|
|
3XV-23170-30-00
Cylinder Comp., Front Fork ．シリンダコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка ．ガスケツト; | |
12 |
|
|
2K8-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
13 |
|
|
3LC-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина ．スプリング; （＊４） | |
14 |
|
|
3XV-23141-10-00
Пружина ．スプリング; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Not Available | |
15 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．スペーサ; | |
15 |
|
|
3XV-23118-10-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Not Available | |
16 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Направляющая ．ガイド; | |
16 |
|
|
3YL-2333K-00-00
Направляющая ．ガイド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка ．ナツト; | |
17 |
|
|
3LC-23357-00-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка ．Ｏ−リング; | |
18 |
|
|
3SP-23147-M0-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Not Available | |
19 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана ．ボルト，キヤツプ; | |
19 |
|
|
3YL-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
91317-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
20 |
|
|
91316-08040-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба | |
21 |
|
|
90201-08085-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ; | |
21 |
|
|
1WG-23165-00-00
Шайба ．ワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Кронштейн нижний アンダブラケツトコンプリート; | |
22 |
|
|
3XV-23340-10-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Bolt, Hexagon Socket Head | |
23 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ボルト，ヘキサゴンソケツトヘツド; | |
23 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
