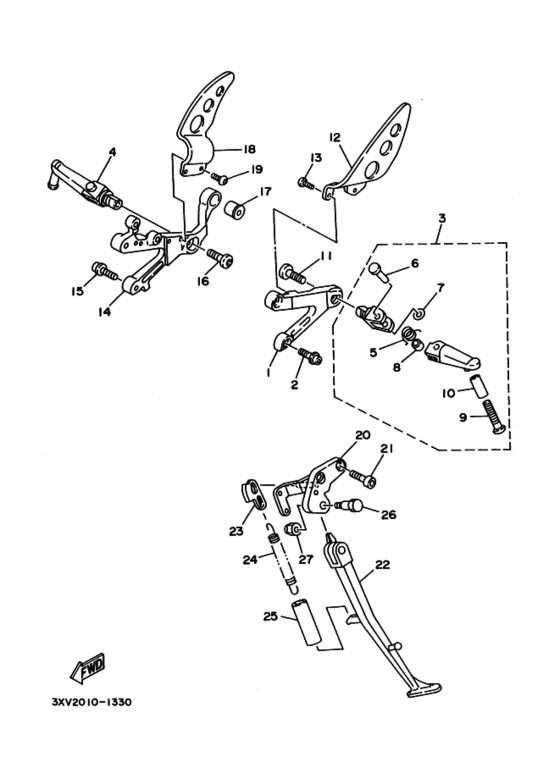

1 | | Кронштейн | |
1 |
|
|
3XV-27442-01-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кронштейн | |
1 |
|
|
3XV-27442-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Not Available | |
2 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | Болт диагональный | |
2 |
|
|
90110-08043-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
2 |
|
|
90109-082F5-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Front Footrest Assy (Left) | |
3 |
|
|
3XV-27410-01-00
Front Footrest Assy (Left)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Footrest Assy (Left) フロントフートレストアセンブリ ; レフト | |
3 |
|
|
3XV-27410-00-00
Front Footrest Assy (Left) フロントフートレストアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Front Footrest Assy (Right) | |
4 |
|
|
3XV-27420-01-00
Front Footrest Assy (Right)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Footrest Assy (Right) フロントフートレストアセンブリ ; ライト | |
4 |
|
|
3XV-27420-00-00
Front Footrest Assy (Right) フロントフートレストアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Пружина торсионная ．スプリング，トーシヨン; | |
5 |
|
|
90508-20572-00
Пружина торсионная ．スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Штифт ．ピン; | |
6 |
|
|
90243-08029-00
Штифт ．ピン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба ．ワツシヤ，プレート; | |
7 |
|
|
90201-06042-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Collar(1Rw) | |
8 |
|
|
90387-0801M-00
Collar(1Rw)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета ．カラー; | |
8 |
|
|
90387-084N8-00
Манжета ．カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Винт | |
9 |
|
|
92017-08040-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．ボルト，ボタンヘツド; | |
9 |
|
|
92011-08040-00
Винт ．ボルト，ボタンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Воротник ．カラー; | |
10 |
|
|
90387-080K6-00
Воротник ．カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Bolt,hex. Socket Button | |
11 |
|
|
901-11100-17-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
11 |
|
|
90109-103A9-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Панель 1 プレート １; | |
12 |
|
|
3XV-27445-00-00
Панель 1 プレート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
92017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
90149-06233-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Держатель | |
14 |
|
|
3XV-27443-02-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина | |
14 |
|
|
3XV-27443-01-00
Струбцина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Not Available | |
15 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Болт диагональный | |
15 |
|
|
90110-08043-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
90109-082F5-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Bolt,hex. Socket Button | |
16 |
|
|
901-11100-17-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
16 |
|
|
90109-103A9-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Damper, Footrest ダンパ，フートレスト; | |
17 |
|
|
36Y-27414-00-00
Damper, Footrest ダンパ，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Панель 2 プレート ２; | |
18 |
|
|
3XV-27446-00-00
Панель 2 プレート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
92017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
19 |
|
|
90149-06233-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Кронштейн боковой | |
20 |
|
|
4FL-27321-00-00
Кронштейн боковой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кронштейн | |
20 |
|
|
3XV-27321-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
91317-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник | |
21 |
|
|
90110-10126-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Подставка スタンド，サイド; | |
22 |
|
|
3XV-27311-00-00
Подставка スタンド，サイド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Соединение, боковое | |
23 |
|
|
3XV-27315-00-00
Соединение, боковое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Пружина натяжения | |
24 |
|
|
90506-26467-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Hose (L95) | |
25 |
|
|
90445-212G3-00
Hose (L95)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L70) ホース; | |
25 |
|
|
90445-217G3-00
Hose (L70) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
90109-104E6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
26 |
|
|
90109-100E8-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка, самоблокирующаяся | |
27 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
