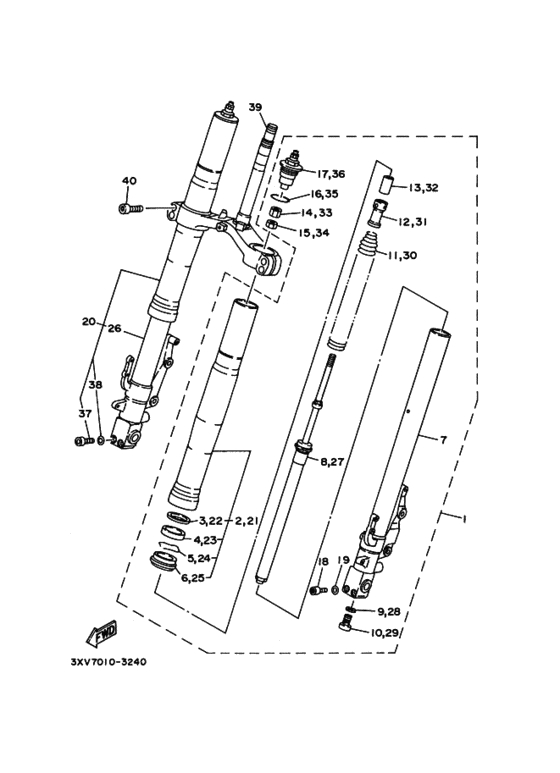

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ; レフト | |
1 |
|
|
3XV-23102-50-00
Front Fork Assy (L.h) フロントフオークアセンブリ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба вилки ．チユーブ，アウタ ; ライト; （＊１） | |
2 |
|
|
3XV-23136-50-00
Труба вилки ．チユーブ，アウタ ; ライト; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Шайба сальника ．．ワツシヤ，オイルシール; | |
3 |
|
|
36Y-23146-10-00
Шайба сальника ．．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник ．．オイルシール; （＊２） | |
4 |
|
|
3SP-23145-L0-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Зажим сальника ．．クリツプ，オイルシール; | |
5 |
|
|
26H-23156-00-00
Зажим сальника ．．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Уплотнение ．．シール，ダスト; | |
6 |
|
|
3XV-23144-50-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Внутренняя труба ．インナチユーブコンプリート １; （＊３） | |
7 |
|
|
3XV-23110-50-00
Внутренняя труба ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
8 |
|
|
3XV-23170-50-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка ．ガスケツト; | |
9 |
|
|
2K8-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
10 |
|
|
3LC-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
11 |
|
|
3XV-23141-50-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
12 |
|
|
4DP-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо/шайба ．スペーサ; | |
13 |
|
|
4DP-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка ．ナツト; | |
14 |
|
|
4DP-23357-00-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Гайка ．ナツト; | |
15 |
|
|
3XJ-23357-L0-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．Ｏ−リング; | |
16 |
|
|
3SP-23147-M0-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт стакана ．ボルト，キヤツプ; | |
17 |
|
|
4DP-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
91317-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト，ヘキサゴンソケツトヘツド; | |
18 |
|
|
91316-08040-00
Болт ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ．ワツシヤ，フエルト; | |
19 |
|
|
3XV-23165-10-00
Шайба ．ワツシヤ，フエルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Not Available | |
20 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
20 |
|
|
3XV-23103-50-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Труба вилки ．チユーブ，アウタ ; ライト; （＊１） | |
21 |
|
|
3XV-23136-50-00
Труба вилки ．チユーブ，アウタ ; ライト; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба сальника ．．ワツシヤ，オイルシール; | |
22 |
|
|
36Y-23146-10-00
Шайба сальника ．．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Сальник ．．オイルシール; （＊２） | |
23 |
|
|
3SP-23145-L0-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Зажим сальника ．．クリツプ，オイルシール; | |
24 |
|
|
26H-23156-00-00
Зажим сальника ．．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Уплотнение ．．シール，ダスト; | |
25 |
|
|
3XV-23144-50-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Внутренняя труба ．インナチユーブコンプリート ２; （＊３） | |
26 |
|
|
3XV-23120-50-00
Внутренняя труба ．インナチユーブコンプリート ２; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
27 |
|
|
3XV-23170-50-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка ．ガスケツト; | |
28 |
|
|
2K8-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
29 |
|
|
3LC-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
30 |
|
|
3XV-23141-50-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
31 |
|
|
4DP-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Кольцо/шайба ．スペーサ; | |
32 |
|
|
4DP-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Гайка ．ナツト; | |
33 |
|
|
4DP-23357-00-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Гайка ．ナツト; | |
34 |
|
|
3XJ-23357-L0-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка ．Ｏ−リング; | |
35 |
|
|
3SP-23147-M0-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт стакана ．ボルト，キヤツプ; | |
36 |
|
|
4DP-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
91317-08040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト，ヘキサゴンソケツトヘツド; | |
37 |
|
|
91316-08040-00
Болт ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Шайба ．ワツシヤ，フエルト; | |
38 |
|
|
3XV-23165-10-00
Шайба ．ワツシヤ，フエルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Кронштейн нижний アンダブラケツトコンプリート; | |
39 |
|
|
3XV-23340-50-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Bolt, Hexagon Socket Head | |
40 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
40 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
