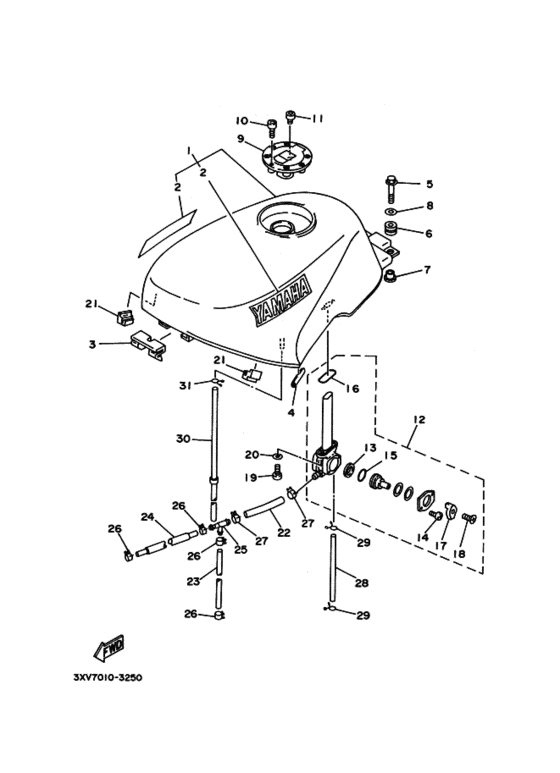

1 | | Топливный бак フユエルタンクコンプリート; ブルーイツシユホワイトカクテル １／ビビツトレツドカクテル １ | |
1 |
|
|
3XV-24110-00-06
Топливный бак フユエルタンクコンプリート; ブルーイツシユホワイトカクテル １／ビビツトレツドカクテル １
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Эмблема | |
2 |
|
|
99244-00160-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема ．エンブレム，ＹＡＭＡＨＡ; | |
2 |
|
|
99224-00160-00
Эмблема ．エンブレム，ＹＡＭＡＨＡ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Дэмпфер соединения ダンパ，ロケーテイング ４; | |
3 |
|
|
3XV-24184-00-00
Дэмпфер соединения ダンパ，ロケーテイング ４;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Mold, Fuel Tank | |
4 |
|
|
1HX-24188-01-00
Mold, Fuel Tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mold, Fuel Tank モール，フユエルタンク; | |
4 |
|
|
3VD-24188-00-00
Mold, Fuel Tank モール，フユエルタンク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
95817-06025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
5 |
|
|
95816-06025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Уплотнитель резиновый | |
6 |
|
|
90480-14229-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
6 |
|
|
90480-14539-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Манжета カラー; | |
7 |
|
|
903-87073-91-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба ワツシヤ，プレート; | |
8 |
|
|
90201-06697-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Крышка | |
9 |
|
|
4FM-24602-20-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Tank Cap Set タンクキヤツプセツト; | |
9 |
|
|
3XM-24670-02-00
Tank Cap Set タンクキヤツプセツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт под шестигранник | |
10 |
|
|
90110-05112-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Bolt, Hexagon Socket Head | |
11 |
|
|
91314-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
11 |
|
|
91311-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Топливный кран | |
12 |
|
|
3XV-24500-01-00
Топливный кран
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Клапан ．バルブ; | |
13 |
|
|
3XV-24523-00-00
Клапан ．バルブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
98580-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
14 |
|
|
98503-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Уплотнение ．シール，コツク; | |
15 |
|
|
3XV-24534-00-00
Уплотнение ．シール，コツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．ガスケツト; | |
16 |
|
|
4X8-24512-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Рычаг насоса ．レバー，コツク; | |
17 |
|
|
55K-24524-00-00
Рычаг насоса ．レバー，コツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Винт | |
18 |
|
|
98707-04012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，フラツトヘツド; | |
18 |
|
|
98706-04012-00
Винт ．スクリユ，フラツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
90149-06008-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
20 |
|
|
90202-05193-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Дэмпфер соединения ダンパ，ロケーテイング ２; | |
21 |
|
|
3XV-24182-00-00
Дэмпфер соединения ダンパ，ロケーテイング ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Pipe, Fuel 1 (L46) | |
22 |
|
|
5EA-24311-00-00
Pipe, Fuel 1 (L46)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг ホース; | |
22 |
|
|
90445-161H6-00
Шланг ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Hose (L210) | |
23 |
|
|
90445-110F5-00
Hose (L210)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг ホース; | |
23 |
|
|
90445-111H5-00
Шланг ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Hose (L390) ホース; | |
24 |
|
|
90445-110H9-00
Hose (L390) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Направляющая трубки | |
25 |
|
|
90413-10016-00
Направляющая трубки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Зажим | |
26 |
|
|
90467-11028-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Зажим | |
27 |
|
|
90467-14057-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Hose (L685) | |
28 |
|
|
90445-090G9-00
Hose (L685)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L685) ホース; | |
28 |
|
|
90445-09496-00
Hose (L685) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Зажим | |
29 |
|
|
90467-08021-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Hose (L1060) | |
30 |
|
|
904-45102-E3-00
Hose (L1060)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шланг | |
30 |
|
|
90445-11M78-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L800) ホース; | |
30 |
|
|
90445-102G7-00
Hose (L800) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Зажим | |
31 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
31 |
|
|
90467-09006-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
