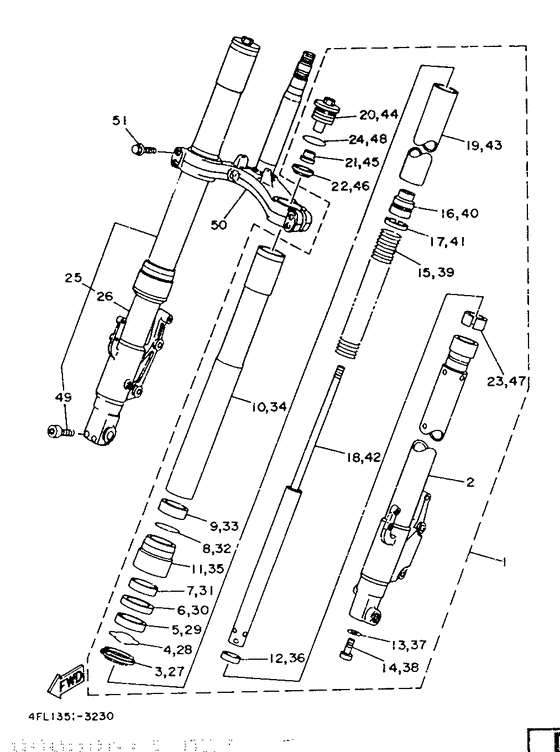

01 | | Front Fork Assy (L.h) | |
01 |
|
|
4FL-23102-01-00
Front Fork Assy (L.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Внутренняя трубка | |
02 |
|
|
4FL-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Уплотнение | |
03 |
|
|
1KT-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Зажим сальника | |
04 |
|
|
1RX-23156-00-00
Зажим сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Сальник | |
05 |
|
|
3XV-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Шайба сальника | |
06 |
|
|
1RX-23146-00-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Кольцо | |
07 |
|
|
4FL-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Прокладка | |
08 |
|
|
4FL-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Металическая вставка 1 | |
09 |
|
|
4FL-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Труба внешняя | |
10 |
|
|
4FL-23126-01-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Cover, Dust Seal | |
11 |
|
|
4FL-23148-00-00
Cover, Dust Seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Уплотнение пружины нижн. | |
12 |
|
|
3MA-23143-10-00
Уплотнение пружины нижн.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка | |
13 |
|
|
3MA-23163-10-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
13 |
|
|
3MA-23129-10-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт диагональный | |
14 |
|
|
3MA-23181-10-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пружина передней вилки | |
15 |
|
|
4FL-23141-01-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина передней вилки | |
15 |
|
|
4FL-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Уплотнение пружины верх. | |
16 |
|
|
4FL-23142-00-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо поршневое | |
17 |
|
|
3MA-23157-10-00
Кольцо поршневое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Амортизатор | |
18 |
|
|
4FL-2317J-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Кольцо/шайба | |
19 |
|
|
4FL-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт стакана | |
20 |
|
|
4FL-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
4FL-22251-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Направляющая, крышки верхняя | |
22 |
|
|
4FL-23115-00-00
Направляющая, крышки верхняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Слайдер металл | |
23 |
|
|
3XV-23135-20-00
Слайдер металл
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка | |
24 |
|
|
4FL-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Front Fork Assy (R.h) | |
25 |
|
|
4FL-23103-01-00
Front Fork Assy (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Внутренняя трубка | |
26 |
|
|
4FL-23120-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Уплотнение | |
27 |
|
|
1KT-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Зажим сальника | |
28 |
|
|
1RX-23156-00-00
Зажим сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Сальник | |
29 |
|
|
3XV-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба сальника | |
30 |
|
|
1RX-23146-00-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Кольцо | |
31 |
|
|
1FL-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Крышка | |
32 |
|
|
1FL-23154-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Металическая вставка 1 | |
33 |
|
|
1FL-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Труба внешняя | |
34 |
|
|
4FL-23126-01-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Cover, Dust Seal | |
35 |
|
|
4FL-23148-00-00
Cover, Dust Seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Уплотнение пружины нижн. | |
36 |
|
|
3MA-23143-10-00
Уплотнение пружины нижн.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Прокладка | |
37 |
|
|
3MA-23163-10-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
37 |
|
|
3MA-23129-10-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Болт диагональный | |
38 |
|
|
3MA-23181-10-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Пружина передней вилки | |
39 |
|
|
4FL-23141-10-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
40 | | Уплотнение пружины верх. | |
40 |
|
|
4FL-23142-00-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кольцо поршневое | |
41 |
|
|
3MA-23157-10-00
Кольцо поршневое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Амортизатор | |
42 |
|
|
4FL-2317J-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Кольцо/шайба | |
43 |
|
|
4FL-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Болт стакана | |
44 |
|
|
4FL-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Гайка | |
45 |
|
|
4FL-22251-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Направляющая, крышки верхняя | |
46 |
|
|
4FL-23115-00-00
Направляющая, крышки верхняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Слайдер металл | |
47 |
|
|
3XV-23135-20-00
Слайдер металл
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Прокладка | |
48 |
|
|
4FL-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Болт диагональный | |
49 |
|
|
3XV-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Кронштейн нижний | |
50 |
|
|
4FL-23340-00-00
Кронштейн нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
95024-08045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт диагональный | |
51 |
|
|
4FL-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
