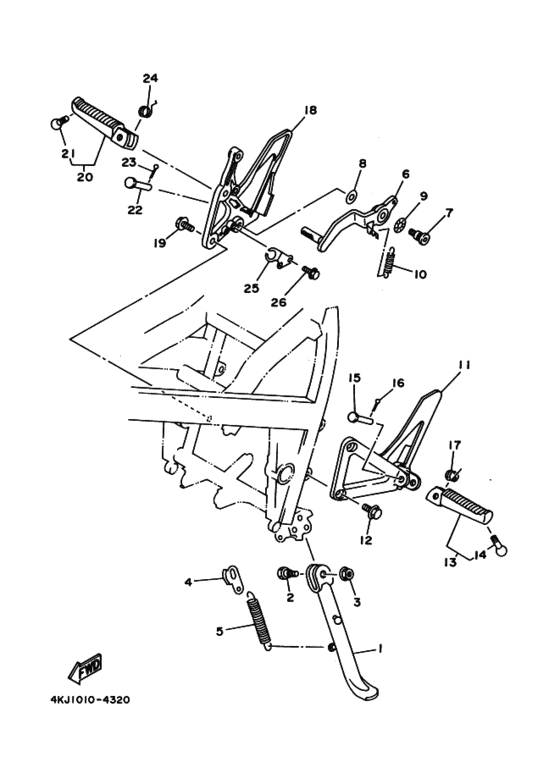

1 | | Подставка スタンド，サイド; | |
1 |
|
|
5N0-27311-01-00
Подставка スタンド，サイド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Болт | |
2 |
|
|
90109-08032-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка U | |
3 |
|
|
95617-08100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
3 |
|
|
90185-08055-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Link, Side Stand | |
4 |
|
|
3TU-27315-00-00
Link, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Пружина натяжения | |
5 |
|
|
90506-18168-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Педаль тормозная ペダル，ブレーキ; | |
6 |
|
|
4KJ-27211-00-00
Педаль тормозная ペダル，ブレーキ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
3PA-27434-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба ワツシヤ，プレーン; | |
8 |
|
|
92907-10200-00
Шайба ワツシヤ，プレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Washer, Wave (648-42188-00) ワツシヤ，ウエイブ; | |
9 |
|
|
90206-14020-00
Washer, Wave (648-42188-00) ワツシヤ，ウエイブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина натяжения | |
10 |
|
|
90506-20369-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Струбцина | |
11 |
|
|
4KJ-27442-00-00
Струбцина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт ボルト，フランジ; | |
12 |
|
|
95027-08016-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Front Footrest Assy (Left) フロントフートレストアセンブリ ; レフト | |
13 |
|
|
4KJ-27410-00-00
Front Footrest Assy (Left) フロントフートレストアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
901-09082-24-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
14 |
|
|
90109-082A4-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Штифт, вилкообразный наконечник | |
15 |
|
|
91701-08042-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Pin. Cotter | |
16 |
|
|
91490-25020-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
16 |
|
|
91401-25020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пружина торсионная スプリング，トーシヨン; | |
17 |
|
|
90508-20572-00
Пружина торсионная スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Струбцина | |
18 |
|
|
4KJ-27443-00-00
Струбцина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт ボルト，フランジ; | |
19 |
|
|
95027-08016-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Front Footrest Assy (Right) フロントフートレストアセンブリ; ライト | |
20 |
|
|
4KJ-27420-00-00
Front Footrest Assy (Right) フロントフートレストアセンブリ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
901-09082-24-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
21 |
|
|
90109-082A4-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Штифт, вилкообразный наконечник | |
22 |
|
|
91701-08042-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Pin. Cotter | |
23 |
|
|
91490-25020-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
23 |
|
|
91401-25020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Пружина торсионная スプリング，トーシヨン; | |
24 |
|
|
90508-20572-00
Пружина торсионная スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Stay, Stop Switch ステー，ストツプスイツチ; | |
25 |
|
|
4KJ-2144G-00-00
Stay, Stop Switch ステー，ストツプスイツチ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
26 |
|
|
95807-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
