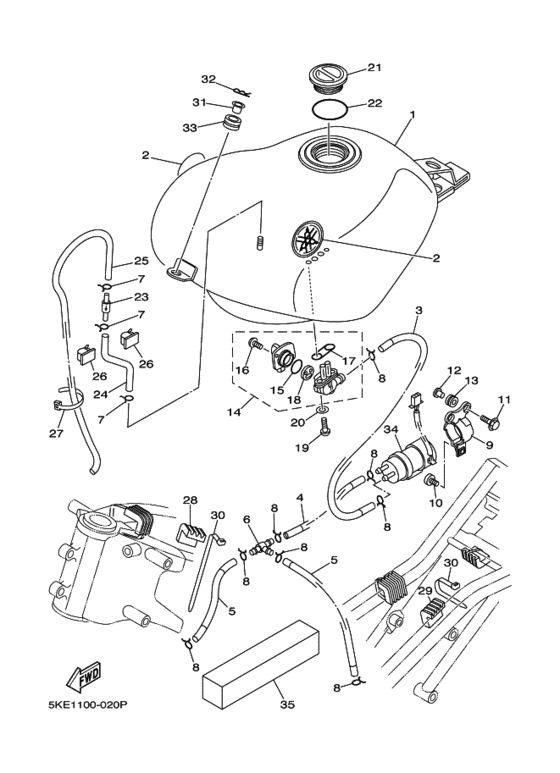

1 | | Fuel Tank Comp ＦＵＥＬ ＴＡＮＫ ＣＯＭＰ．; ＷＷ | |
1 |
|
|
5KE-24110-00-36
Fuel Tank Comp ＦＵＥＬ ＴＡＮＫ ＣＯＭＰ．; ＷＷ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Эмблема ＥＭＢＬＥＭ; | |
2 |
|
|
5KE-2411B-00-00
Эмблема ＥＭＢＬＥＭ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Трубопровод ＰＩＰＥ， ＦＵＥＬ １; | |
3 |
|
|
5KE-24311-00-00
Трубопровод ＰＩＰＥ， ＦＵＥＬ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Трубка ＰＩＰＥ ２; | |
4 |
|
|
5KE-24312-10-00
Трубка ＰＩＰＥ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Трубка 3 ＰＩＰＥ ３; | |
5 |
|
|
5KE-24313-00-00
Трубка 3 ＰＩＰＥ ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Соединение трубки ＰＩＰＥ， ＪＯＩＮＴ ４; | |
6 |
|
|
69J-24378-00-00
Соединение трубки ＰＩＰＥ， ＪＯＩＮＴ ４;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Зажим | |
7 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим ＣＬＩＰ; | |
7 |
|
|
90467-09006-00
Зажим ＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
8 | | Зажим | |
8 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
8 | | Зажим | |
8 |
|
|
90467-100A1-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим ＣＬＩＰ; | |
8 |
|
|
90467-10008-00
Зажим ＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
9 | | Кронштейн топливного насоса ＢＲＡＣＫＥＴ， ＦＵＥＬ ＰＵＭＰ; | |
9 |
|
|
3CV-24491-10-00
Кронштейн топливного насоса ＢＲＡＣＫＥＴ， ＦＵＥＬ ＰＵＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Винт ＳＣＲＥＷ， ＢＩＮＤ; | |
10 |
|
|
98907-05008-00
Винт ＳＣＲＥＷ， ＢＩＮＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт с шайбой | |
11 |
|
|
90119-06063-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ＢＯＬＴ， ＷＩＴＨ ＷＡＳＨＥＲ; | |
11 |
|
|
90119-06096-00
Болт с шайбой ＢＯＬＴ， ＷＩＴＨ ＷＡＳＨＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Манжета ＣＯＬＬＡＲ; | |
12 |
|
|
90387-06737-00
Манжета ＣＯＬＬＡＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Уплотнитель резиновый ＧＲＯＭＭＥＴ; | |
13 |
|
|
90480-13163-00
Уплотнитель резиновый ＧＲＯＭＭＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Насос топливный | |
14 |
|
|
4JT-24500-20-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Насос топливный ＦＵＥＬ ＣＯＣＫ ＡＳＳＹ １; | |
14 |
|
|
4JT-24500-00-00
Насос топливный ＦＵＥＬ ＣＯＣＫ ＡＳＳＹ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Уплотнение | |
15 |
|
|
3AJ-24534-01-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．ＳＥＡＬ， ＣＯＣＫ; | |
15 |
|
|
3AJ-24534-00-00
Уплотнение ．ＳＥＡＬ， ＣＯＣＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Винт | |
16 |
|
|
98580-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．ＳＣＲＥＷ， ＰＡＮ ＨＥＡＤ; | |
16 |
|
|
97801-03008-00
Винт ．ＳＣＲＥＷ， ＰＡＮ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Прокладка ．Ｏ−ＲＩＮＧ; | |
17 |
|
|
4X8-24512-00-00
Прокладка ．Ｏ−ＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Клапан | |
18 |
|
|
3AC-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан ．ＶＡＬＶＥ ＰＡＣＫＩＮＧ; | |
18 |
|
|
3AJ-24523-00-00
Клапан ．ＶＡＬＶＥ ＰＡＣＫＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт ＳＣＲＥＷ; | |
19 |
|
|
90149-06011-00
Болт ＳＣＲＥＷ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ; | |
20 |
|
|
90202-05193-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Корпус ＢＯＤＹ， ＣＡＰ; | |
21 |
|
|
4JT-24611-00-00
Корпус ＢＯＤＹ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка стакана ＧＡＳＫＥＴ， ＣＡＰ; | |
22 |
|
|
4JT-24612-00-00
Прокладка стакана ＧＡＳＫＥＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Соединение трубки ＰＩＰＥ ＪＯＩＮＴ ＡＳＳＹ; | |
23 |
|
|
3XJ-24380-00-00
Соединение трубки ＰＩＰＥ ＪＯＩＮＴ ＡＳＳＹ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Трубка, нефиксированная, виниловая | |
24 |
|
|
91A20-05039-00
Трубка, нефиксированная, виниловая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Трубка, нефиксированная, виниловая ＴＵＢＥ， ＦＬＥＸＩＢＬＥ ＶＩＮＹＬ; | |
24 |
|
|
91A20-05020-00
Трубка, нефиксированная, виниловая ＴＵＢＥ， ＦＬＥＸＩＢＬＥ ＶＩＮＹＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Трубка, нефиксированная, виниловая | |
25 |
|
|
91A20-05080-00
Трубка, нефиксированная, виниловая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Трубка, нефиксированная, виниловая ＴＵＢＥ， ＦＬＥＸＩＢＬＥ ＶＩＮＹＬ; | |
25 |
|
|
91A20-05065-00
Трубка, нефиксированная, виниловая ＴＵＢＥ， ＦＬＥＸＩＢＬＥ ＶＩＮＹＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Зажим ＣＬＡＭＰ; | |
26 |
|
|
90464-25160-00
Зажим ＣＬＡＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Хомут | |
27 |
|
|
1UA-82591-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Хомут ＣＬＡＭＰ; | |
27 |
|
|
90465-13152-00
Хомут ＣＬＡＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Дэмпфер соединения ＤＡＭＰＥＲ， ＬＯＣＡＴＩＮＧ １; | |
28 |
|
|
4DP-24181-00-00
Дэмпфер соединения ＤＡＭＰＥＲ， ＬＯＣＡＴＩＮＧ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Дэмпфер соединения | |
29 |
|
|
1RK-24182-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер соединения ＤＡＭＰＥＲ， ＬＯＣＡＴＩＮＧ ２; | |
29 |
|
|
3LC-24182-00-00
Дэмпфер соединения ＤＡＭＰＥＲ， ＬＯＣＡＴＩＮＧ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
30 | | Зажим | |
30 |
|
|
90464-15152-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим ＣＬＡＭＰ; | |
30 |
|
|
90465-13275-00
Зажим ＣＬＡＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
31 | | Манжета ＣＯＬＬＡＲ; | |
31 |
|
|
90387-081F5-00
Манжета ＣＯＬＬＡＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Зажим ＣＬＩＰ; | |
32 |
|
|
4JT-2411M-00-00
Зажим ＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Уплотнитель резиновый ＧＲＯＭＭＥＴ; | |
33 |
|
|
90480-18525-00
Уплотнитель резиновый ＧＲＯＭＭＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Топливная помпа ＦＵＥＬ ＰＵＭＰ ＣＯＭＰ．; | |
34 |
|
|
4NK-13907-00-00
Топливная помпа ＦＵＥＬ ＰＵＭＰ ＣＯＭＰ．;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Панель 1 ＰＬＡＴＥ １; ＡＰ | |
35 |
|
|
4JT-2411R-00-00
Панель 1 ＰＬＡＴＥ １; ＡＰ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
