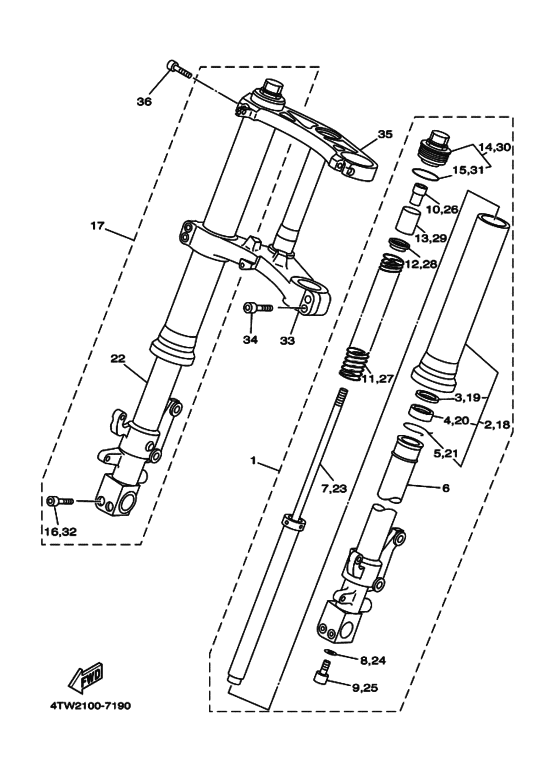

1 | | Front Fork Assy (L.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＬＨ | |
1 |
|
|
4TW-23102-10-00
Front Fork Assy (L.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＬＨ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя | |
2 |
|
|
5KE-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Труба внешняя ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ | |
2 |
|
|
4TW-23136-10-00
Труба внешняя ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Шайба сальника ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ; | |
3 |
|
|
36Y-23146-10-00
Шайба сальника ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник | |
4 |
|
|
3SP-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ＯＩＬ ＳＥＡＬ; | |
4 |
|
|
3JD-23145-L0-00
Сальник ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Зажим сальника ＣＬＩＰ， ＯＩＬ ＳＥＡＬ; | |
5 |
|
|
26H-23156-00-00
Зажим сальника ＣＬＩＰ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Внутренняя трубка ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ１; | |
6 |
|
|
4TW-23110-10-00
Внутренняя трубка ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Цилиндр, передняя вилка ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ; | |
7 |
|
|
4TW-23170-10-00
Цилиндр, передняя вилка ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Прокладка ＧＡＳＫＥＴ; | |
8 |
|
|
2K8-23158-L0-00
Прокладка ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт диагональный ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ; | |
9 |
|
|
3LC-23181-00-00
Болт диагональный ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка ＮＵＴ; | |
10 |
|
|
4TW-23357-10-00
Гайка ＮＵＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; | |
11 |
|
|
3YL-23141-00-00
Пружина передней вилки ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Уплотнение пружины верх. ＳＥＡＴ， ＳＰＲＩＮＧ ＵＰＰＥＲ; | |
12 |
|
|
4TW-23142-10-00
Уплотнение пружины верх. ＳＥＡＴ， ＳＰＲＩＮＧ ＵＰＰＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо/шайба ＳＰＡＣＥＲ; | |
13 |
|
|
4TW-23118-10-00
Кольцо/шайба ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт стакана ＢＯＬＴ， ＣＡＰ; | |
14 |
|
|
4TW-23111-10-00
Болт стакана ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Прокладка Ｏ−ＲＩＮＧ; | |
15 |
|
|
3SP-23147-M0-00
Прокладка Ｏ−ＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Bolt, Hexagon Socket Head | |
16 |
|
|
91314-06040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ＢＯＬＴ; | |
16 |
|
|
91311-06040-00
Bolt, Hexagon Socket Head ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Front Fork Assy (R.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＲＨ | |
17 |
|
|
4TW-23103-10-00
Front Fork Assy (R.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＲＨ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Труба внешняя | |
18 |
|
|
5KE-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Труба внешняя ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ | |
18 |
|
|
4TW-23136-10-00
Труба внешняя ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба сальника ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ; | |
19 |
|
|
36Y-23146-10-00
Шайба сальника ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Сальник | |
20 |
|
|
3SP-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ＯＩＬ ＳＥＡＬ; | |
20 |
|
|
3JD-23145-L0-00
Сальник ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим сальника ＣＬＩＰ， ＯＩＬ ＳＥＡＬ; | |
21 |
|
|
26H-23156-00-00
Зажим сальника ＣＬＩＰ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Внутренняя трубка ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ２; | |
22 |
|
|
4TW-23120-10-00
Внутренняя трубка ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Цилиндр, передняя вилка ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ; | |
23 |
|
|
4TW-23170-10-00
Цилиндр, передняя вилка ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка ＧＡＳＫＥＴ; | |
24 |
|
|
2K8-23158-L0-00
Прокладка ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт диагональный ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ; | |
25 |
|
|
3LC-23181-00-00
Болт диагональный ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка ＮＵＴ; | |
26 |
|
|
4TW-23357-10-00
Гайка ＮＵＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Пружина передней вилки ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; | |
27 |
|
|
3YL-23141-00-00
Пружина передней вилки ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнение пружины верх. ＳＥＡＴ， ＳＰＲＩＮＧ ＵＰＰＥＲ; | |
28 |
|
|
4TW-23142-10-00
Уплотнение пружины верх. ＳＥＡＴ， ＳＰＲＩＮＧ ＵＰＰＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо/шайба ＳＰＡＣＥＲ; | |
29 |
|
|
4TW-23118-10-00
Кольцо/шайба ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт стакана ＢＯＬＴ， ＣＡＰ; | |
30 |
|
|
4TW-23111-10-00
Болт стакана ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Прокладка Ｏ−ＲＩＮＧ; | |
31 |
|
|
3SP-23147-M0-00
Прокладка Ｏ−ＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Bolt, Hexagon Socket Head | |
32 |
|
|
91314-06040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ＢＯＬＴ; | |
32 |
|
|
91311-06040-00
Bolt, Hexagon Socket Head ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн нижний ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ; | |
33 |
|
|
4TW-23340-10-00
Кронштейн нижний ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Bolt, Hexagon Socket Head | |
34 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ＢＯＬＴ; | |
34 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
35 | | Crown, Handle | |
35 |
|
|
4TW-23435-01-00
Crown, Handle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Crown, Handle ＣＲＯＷＮ， ＨＡＮＤＬＥ; | |
35 |
|
|
4TW-23435-00-00
Crown, Handle ＣＲＯＷＮ， ＨＡＮＤＬＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт ＢＯＬＴ; | |
36 |
|
|
91317-08035-00
Болт ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
