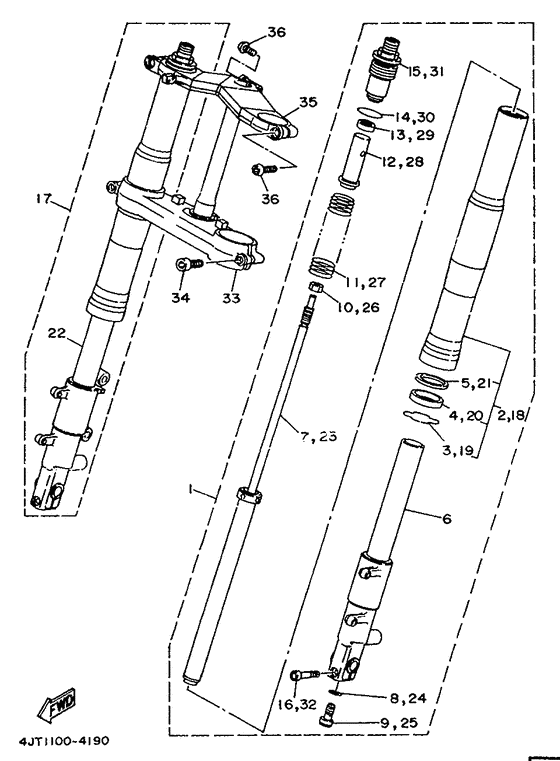

01 | | Front Fork Assy (L.h) | |
01 |
|
|
4JT-23102-00-00
Front Fork Assy (L.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Труба внешняя | |
02 |
|
|
4JT-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Кольцо | |
03 |
|
|
4A1-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Сальник | |
04 |
|
|
4ES-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник | |
04 |
|
|
49A-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Шайба пружины | |
05 |
|
|
5K5-23149-00-00
Шайба пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Внутренняя трубка | |
06 |
|
|
4JT-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Not Available | |
07 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр, передняя вилка | |
07 |
|
|
4JT-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Прокладка | |
08 |
|
|
2K8-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Болт диагональный | |
09 |
|
|
3LC-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка | |
10 |
|
|
3XJ-23357-L0-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки | |
11 |
|
|
4JT-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо/шайба | |
12 |
|
|
4JT-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Not Available | |
13 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Направляющая | |
13 |
|
|
3YL-2333K-00-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка | |
14 |
|
|
4V4-23188-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт стакана | |
15 |
|
|
3TJ-23111-10-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Bolt, Hexagon Socket Head | |
16 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт оси | |
16 |
|
|
1WG-23128-00-00
Болт оси
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Front Fork Assy (R.h) | |
17 |
|
|
4JT-23103-00-00
Front Fork Assy (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Труба внешняя | |
18 |
|
|
4JT-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Кольцо | |
19 |
|
|
4A1-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Сальник | |
20 |
|
|
4ES-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник | |
20 |
|
|
49A-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба пружины | |
21 |
|
|
5K5-23149-00-00
Шайба пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Внутренняя трубка | |
22 |
|
|
4JT-23120-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Not Available | |
23 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр, передняя вилка | |
23 |
|
|
4JT-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка | |
24 |
|
|
2K8-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт диагональный | |
25 |
|
|
3LC-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
3XJ-23357-L0-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Пружина передней вилки | |
27 |
|
|
4JT-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Кольцо/шайба | |
28 |
|
|
4JT-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Not Available | |
29 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Направляющая | |
29 |
|
|
3YL-2333K-00-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка | |
30 |
|
|
4V4-23188-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт стакана | |
31 |
|
|
3TJ-23111-10-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Bolt, Hexagon Socket Head | |
32 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт оси | |
32 |
|
|
1WG-23128-00-00
Болт оси
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Not Available | |
33 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кронштейн нижний | |
33 |
|
|
4JT-23340-00-00
Кронштейн нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
91317-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
34 |
|
|
91316-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Crown, Handle | |
35 |
|
|
4JT-23435-00-00
Crown, Handle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт | |
36 |
|
|
3TC-23471-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
