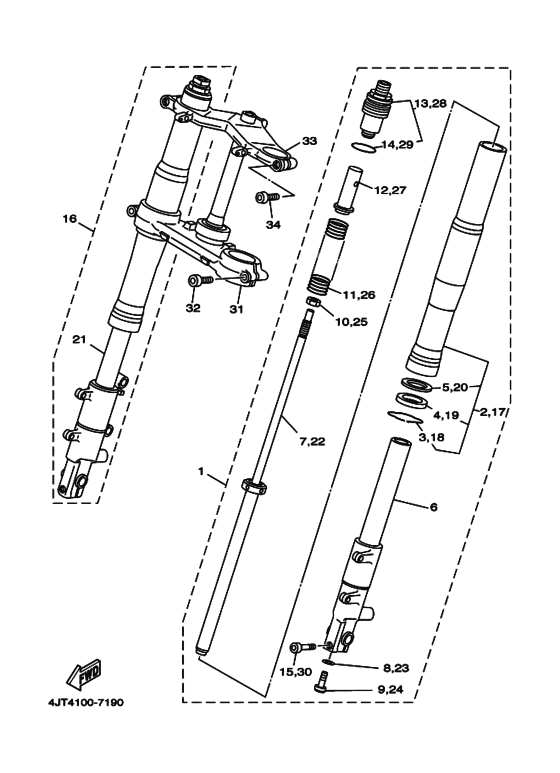

1 | | Front Fork Assy (L.h) ．ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＬＨ | |
1 |
|
|
4JT-23102-30-00
Front Fork Assy (L.h) ．ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＬＨ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ | |
2 |
|
|
4JT-23136-30-00
Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Кольцо ．．ＣＬＩＰ， ＯＩＬ ＳＥＡＬ; | |
3 |
|
|
4A1-23156-00-00
Кольцо ．．ＣＬＩＰ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник ．．ＯＩＬ ＳＥＡＬ; | |
4 |
|
|
4ES-23145-00-00
Сальник ．．ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба пружины ．．ＷＡＳＨＥＲ， ＳＰＲＩＮＧ ＵＰＰＥＲ; | |
5 |
|
|
5K5-23149-00-00
Шайба пружины ．．ＷＡＳＨＥＲ， ＳＰＲＩＮＧ ＵＰＰＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Внутренняя трубка ．．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ１; | |
6 |
|
|
4JT-23110-00-00
Внутренняя трубка ．．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Цилиндр, передняя вилка ．．ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ; | |
7 |
|
|
4JT-23170-30-00
Цилиндр, передняя вилка ．．ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Прокладка ．ＧＡＳＫＥＴ; | |
8 |
|
|
2K8-23158-L0-00
Прокладка ．ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт диагональный ．ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ; | |
9 |
|
|
3LC-23181-00-00
Болт диагональный ．ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка ．ＮＵＴ; | |
10 |
|
|
4JT-23357-20-00
Гайка ．ＮＵＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; | |
11 |
|
|
4JT-23141-10-00
Пружина передней вилки ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
12 |
|
|
4JT-23118-20-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт стакана ．ＢＯＬＴ， ＣＡＰ; | |
13 |
|
|
4JT-23111-20-00
Болт стакана ．ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка ．．Ｏ−ＲＩＮＧ; | |
14 |
|
|
4V4-23188-L0-00
Прокладка ．．Ｏ−ＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Bolt, Hexagon Socket Head | |
15 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт оси ．ＢＯＬＴ， ＡＸＬＥ ＨＯＬＤＥＲ; | |
15 |
|
|
1WG-23128-00-00
Болт оси ．ＢＯＬＴ， ＡＸＬＥ ＨＯＬＤＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Front Fork Assy (R.h) ．ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＲＨ | |
16 |
|
|
4JT-23103-30-00
Front Fork Assy (R.h) ．ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; ＲＨ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ | |
17 |
|
|
4JT-23136-30-00
Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ ; ＲＩＧＨＴ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Кольцо ．．ＣＬＩＰ， ＯＩＬ ＳＥＡＬ; | |
18 |
|
|
4A1-23156-00-00
Кольцо ．．ＣＬＩＰ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Сальник ．．ＯＩＬ ＳＥＡＬ; | |
19 |
|
|
4ES-23145-00-00
Сальник ．．ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба пружины ．．ＷＡＳＨＥＲ， ＳＰＲＩＮＧ ＵＰＰＥＲ; | |
20 |
|
|
5K5-23149-00-00
Шайба пружины ．．ＷＡＳＨＥＲ， ＳＰＲＩＮＧ ＵＰＰＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Внутренняя трубка ．．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ２; | |
21 |
|
|
4JT-23120-30-00
Внутренняя трубка ．．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Цилиндр, передняя вилка ．．ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ; | |
22 |
|
|
4JT-23170-30-00
Цилиндр, передняя вилка ．．ＣＹＬＩＮＤＥＲ ＣＯＭＰ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Прокладка ．ＧＡＳＫＥＴ; | |
23 |
|
|
2K8-23158-L0-00
Прокладка ．ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Болт диагональный ．ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ; | |
24 |
|
|
3LC-23181-00-00
Болт диагональный ．ＢＯＬＴ， ＨＥＸＡＧＯＮ ＳＯＣＫＥＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Гайка ．ＮＵＴ; | |
25 |
|
|
4JT-23357-20-00
Гайка ．ＮＵＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина передней вилки ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; | |
26 |
|
|
4JT-23141-10-00
Пружина передней вилки ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
27 |
|
|
4JT-23118-20-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт стакана ．ＢＯＬＴ， ＣＡＰ; | |
28 |
|
|
4JT-23111-20-00
Болт стакана ．ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Прокладка ．．Ｏ−ＲＩＮＧ; | |
29 |
|
|
4V4-23188-L0-00
Прокладка ．．Ｏ−ＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Bolt, Hexagon Socket Head | |
30 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт оси ．ＢＯＬＴ， ＡＸＬＥ ＨＯＬＤＥＲ; | |
30 |
|
|
1WG-23128-00-00
Болт оси ．ＢＯＬＴ， ＡＸＬＥ ＨＯＬＤＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Кронштейн нижний ．ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ; | |
31 |
|
|
4JT-23340-30-00
Кронштейн нижний ．ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
91317-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ＢＯＬＴ; | |
32 |
|
|
91311-10030-00
Болт ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Crown, Handle ＣＲＯＷＮ， ＨＡＮＤＬＥ; | |
33 |
|
|
4JT-23435-30-00
Crown, Handle ＣＲＯＷＮ， ＨＡＮＤＬＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Bolt, Hexagon Socket Head | |
34 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ＢＯＬＴ; | |
34 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head ＢＯＬＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
