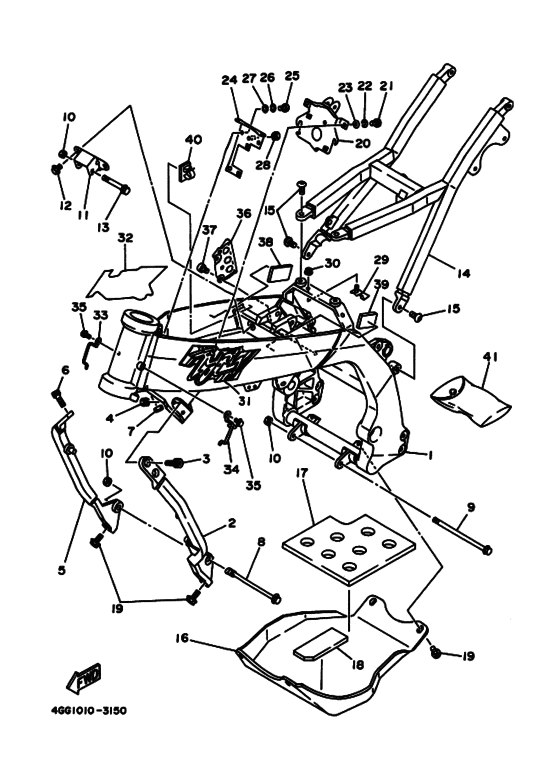

1 | | Frame Comp フレームコンプリート; | |
1 |
|
|
4GG-21110-00-00
Frame Comp フレームコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Нижняя труба ダウンチユーブコンプリート; | |
2 |
|
|
4GG-21140-10-00
Нижняя труба ダウンチユーブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt, Hexagon Socket Head | |
3 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
3 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка самоконтрящаяся | |
4 |
|
|
901-85081-69-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ナツト，セルフロツキング; | |
4 |
|
|
95611-08200-00
Болт заклепка ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Нижняя труба | |
5 |
|
|
999-99023-41-00
Нижняя труба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нижняя труба ダウンチユーブコンプリート ２; | |
5 |
|
|
4GG-21150-00-00
Нижняя труба ダウンチユーブコンプリート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Bolt, Hexagon Socket Head | |
6 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
6 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка самоконтрящаяся | |
7 |
|
|
901-85081-69-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ナツト，セルフロツキング; | |
7 |
|
|
95611-08200-00
Болт заклепка ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Болт ボルト，ワツシヤベースドヘツド; | |
8 |
|
|
90105-08223-00
Болт ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
9 |
|
|
90105-08364-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка самоконтрящаяся | |
10 |
|
|
901-85081-69-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка ナツト，セルフロツキング; | |
10 |
|
|
95611-08200-00
Болт заклепка ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Not Available | |
11 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Передняя верхняя скоба1 ブラケツト，フロントアツパ １; | |
11 |
|
|
4GG-21415-00-00
Передняя верхняя скоба1 ブラケツト，フロントアツパ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт | |
12 |
|
|
95817-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
12 |
|
|
95811-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт с шайбой | |
13 |
|
|
90105-08310-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
13 |
|
|
90105-08212-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Задняя рама リヤフレームコンプリート; | |
14 |
|
|
4GG-21190-00-00
Задняя рама リヤフレームコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт | |
15 |
|
|
92017-08016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ボルト，ボタンヘツド; | |
15 |
|
|
92011-08016-00
Винт ボルト，ボタンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Защита двигателя | |
16 |
|
|
4GG-21471-00-00
Защита двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Not Available | |
17 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер ダンパ，ラバー １; | |
17 |
|
|
38V-21485-01-00
Дэмпфер ダンパ，ラバー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Амортизатор | |
18 |
|
|
38V-21486-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт с шайбой | |
19 |
|
|
901-0508X-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
19 |
|
|
95811-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Крепление блока управления | |
20 |
|
|
4GG-21274-00-00
Крепление блока управления
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Винт | |
21 |
|
|
98507-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
21 |
|
|
98503-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба | |
22 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
92907-06600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Washer, Plate (4H7) | |
23 |
|
|
90201-061A5-00
Washer, Plate (4H7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
929-90066-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
23 |
|
|
92901-06600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Кронштейн катушки | |
24 |
|
|
4GG-21359-00-00
Кронштейн катушки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Винт | |
25 |
|
|
98507-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
25 |
|
|
98503-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
26 | | Шайба | |
26 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба | |
27 |
|
|
92907-06600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
27 | | Washer, Plate (4H7) | |
27 |
|
|
90201-061A5-00
Washer, Plate (4H7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба | |
27 |
|
|
929-90066-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
27 |
|
|
92901-06600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнитель резиновый | |
28 |
|
|
90480-12320-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кронштейн заднего хода ブラケツト，リザーバ; | |
29 |
|
|
4GG-2133G-00-00
Кронштейн заднего хода ブラケツト，リザーバ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка | |
30 |
|
|
95780-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка с буртиком | |
30 |
|
|
95701-06500-00
Гайка с буртиком
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Эмблема | |
31 |
|
|
4GG-2118E-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Эмблема | |
32 |
|
|
4GG-2118F-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Направляющая ガイド，ワイヤ; | |
33 |
|
|
4GG-21339-00-00
Направляющая ガイド，ワイヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Not Available | |
34 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Направляющая ガイド，ワイヤ; | |
34 |
|
|
4GG-21339-10-00
Направляющая ガイド，ワイヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт | |
35 |
|
|
92017-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ボタンヘツド; | |
35 |
|
|
92011-06010-00
Болт ボルト，ボタンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Not Available | |
36 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Протектор | |
36 |
|
|
4GG-27491-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
92017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
92014-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт スクリユー; | |
37 |
|
|
92016-06012-00
Болт スクリユー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Амортизатор | |
38 |
|
|
4GG-2139X-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Амортизатор ダンパ １; | |
39 |
|
|
31A-28217-00-00
Амортизатор ダンパ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Зажим | |
40 |
|
|
90464-25160-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Набор инструментов | |
41 |
|
|
4ML-28100-00-00
Набор инструментов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Комплект инструментов ツールキツト; | |
41 |
|
|
4GG-28100-00-00
Комплект инструментов ツールキツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
