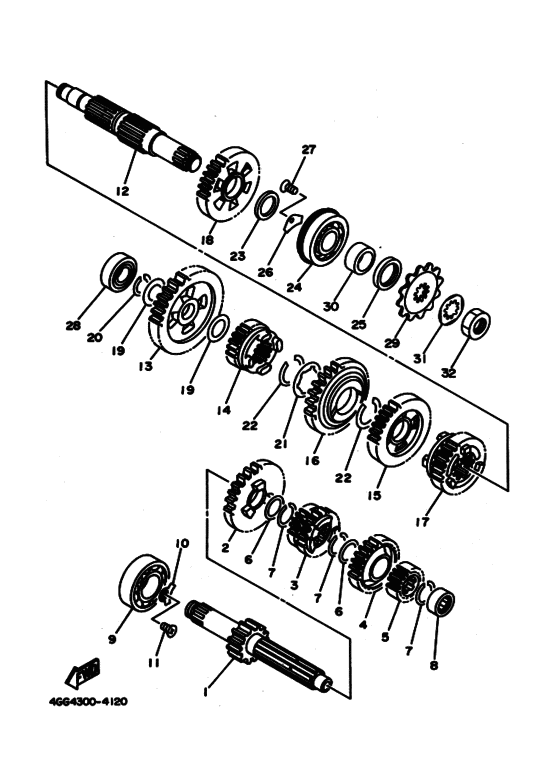

1 | | Основной мост ＡＸＬＥ， ＭＡＩＮ; | |
1 |
|
|
4GG-17411-00-00
Основной мост ＡＸＬＥ， ＭＡＩＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Шестерня, 6-ая ＧＥＡＲ， ６ＴＨ ＰＩＮＩＯＮ; | |
2 |
|
|
4GG-17161-00-00
Шестерня, 6-ая ＧＥＡＲ， ６ＴＨ ＰＩＮＩＯＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Шестерня, 3-ая ＧＥＡＲ， ３ＲＤ ＰＩＮＩＯＮ; | |
3 |
|
|
4GG-17131-00-00
Шестерня, 3-ая ＧＥＡＲ， ３ＲＤ ＰＩＮＩＯＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шестерня, 5-ая ＧＥＡＲ， ５ＴＨ ＰＩＮＩＯＮ; | |
4 |
|
|
4GG-17151-00-00
Шестерня, 5-ая ＧＥＡＲ， ５ＴＨ ＰＩＮＩＯＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шестерня, 2-ая ＧＥＡＲ， ２ＮＤ ＰＩＮＩＯＮ; | |
5 |
|
|
4GG-17121-00-00
Шестерня, 2-ая ＧＥＡＲ， ２ＮＤ ＰＩＮＩＯＮ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ ; １．０Ｔ | |
6 |
|
|
90201-20266-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ ; １．０Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Пружинное стопорное кольцо ＣＩＲＣＬＩＰ; | |
7 |
|
|
93410-20038-00
Пружинное стопорное кольцо ＣＩＲＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
8 | | Подшипник ＢＥＡＲＩＮＧ， ＣＹＬＩＮＤＲＩＣＡＬ; | |
8 |
|
|
93311-41530-00
Подшипник ＢＥＡＲＩＮＧ， ＣＹＬＩＮＤＲＩＣＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Подшипник ＢＥＡＲＩＮＧ; | |
9 |
|
|
93306-20446-00
Подшипник ＢＥＡＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Плоская крышка ＰＬＡＴＥ， ＢＥＡＲＩＮＧ ＣＯＶＥＲ; | |
10 |
|
|
1LX-15383-00-00
Плоская крышка ＰＬＡＴＥ， ＢＥＡＲＩＮＧ ＣＯＶＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Винт | |
11 |
|
|
98707-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ＳＣＲＥＷ， ＦＬＡＴ ＨＥＡＤ; | |
11 |
|
|
98701-06012-00
Винт ＳＣＲＥＷ， ＦＬＡＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Привод ＡＸＬＥ， ＤＲＩＶＥ; | |
12 |
|
|
4GG-17421-00-00
Привод ＡＸＬＥ， ＤＲＩＶＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Шестерня, первого колеса ＧＥＡＲ， １ＳＴ ＷＨＥＥＬ; | |
13 |
|
|
4GG-17211-10-00
Шестерня, первого колеса ＧＥＡＲ， １ＳＴ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шестерня, 6-ого колеса ＧＥＡＲ， ６ＴＨ ＷＨＥＥＬ; | |
14 |
|
|
4GG-17261-00-00
Шестерня, 6-ого колеса ＧＥＡＲ， ６ＴＨ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шестерня, 4-го колеса ＧＥＡＲ， ４ＴＨ ＷＨＥＥＬ; | |
15 |
|
|
4GG-17241-00-00
Шестерня, 4-го колеса ＧＥＡＲ， ４ＴＨ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шестерня, 3-го колеса ＧＥＡＲ， ３ＲＤ ＷＨＥＥＬ; | |
16 |
|
|
4GG-17231-00-00
Шестерня, 3-го колеса ＧＥＡＲ， ３ＲＤ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шестерня, 5-ого колеса ＧＥＡＲ， ５ＴＨ ＷＨＥＥＬ; | |
17 |
|
|
4GG-17251-00-00
Шестерня, 5-ого колеса ＧＥＡＲ， ５ＴＨ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Шестерня, 2-ого колеса) ＧＥＡＲ， ２ＮＤ ＷＨＥＥＬ; | |
18 |
|
|
4GG-17221-00-00
Шестерня, 2-ого колеса) ＧＥＡＲ， ２ＮＤ ＷＨＥＥＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ; | |
19 |
|
|
90201-177G4-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Пружинное стопорное кольцо ＣＩＲＣＬＩＰ; | |
20 |
|
|
93410-17037-00
Пружинное стопорное кольцо ＣＩＲＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба ＷＡＳＨＥＲ; | |
21 |
|
|
90209-18208-00
Шайба ＷＡＳＨＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Пружинное стопорное кольцо ＣＩＲＣＬＩＰ; | |
22 |
|
|
93410-22039-00
Пружинное стопорное кольцо ＣＩＲＣＬＩＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ; | |
23 |
|
|
90201-206K8-00
Шайба ＷＡＳＨＥＲ， ＰＬＡＴＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Bearing (B6304) ＢＥＡＲＩＮＧ ; Ｂ６３０４ | |
24 |
|
|
93306-30411-00
Bearing (B6304) ＢＥＡＲＩＮＧ ; Ｂ６３０４
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Сальник ＯＩＬ ＳＥＡＬ; | |
25 |
|
|
931-02260-42-00
Сальник ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Плоская крышка | |
26 |
|
|
4XM-15383-00-00
Плоская крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плоская крышка ＰＬＡＴＥ， ＢＥＡＲＩＮＧ ＣＯＶＥＲ; | |
26 |
|
|
3XJ-15383-00-00
Плоская крышка ＰＬＡＴＥ， ＢＥＡＲＩＮＧ ＣＯＶＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Винт | |
27 |
|
|
98707-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ＳＣＲＥＷ， ＦＬＡＴ ＨＥＡＤ; | |
27 |
|
|
98701-06012-00
Винт ＳＣＲＥＷ， ＦＬＡＴ ＨＥＡＤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Bearing(2Jn) | |
28 |
|
|
933-06003-15-00
Bearing(2Jn)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Brg,r-B 6003 35Mm 39G Ky ＢＥＡＲＩＮＧ ; Ｂ６００３Ｃ３ | |
28 |
|
|
93306-00302-00
Brg,r-B 6003 35Mm 39G Ky ＢＥＡＲＩＮＧ ; Ｂ６００３Ｃ３
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Звездочка, ведущая 12T ＳＰＲＯＣＫＥＴ，ＤＲＩＶＥ １２Ｔ; ２ＨＧ１７４６１２０; ＵＲ | |
29 |
|
|
9383A-12017-00
Звездочка, ведущая 12T ＳＰＲＯＣＫＥＴ，ＤＲＩＶＥ １２Ｔ; ２ＨＧ１７４６１２０; ＵＲ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Sprocket, Drive (11T) ＳＰＲＯＣＫＥＴ， ＤＲＩＶＥ ; １１Ｔ; ＵＲ | |
29 |
|
|
9383A-11195-00
Sprocket, Drive (11T) ＳＰＲＯＣＫＥＴ， ＤＲＩＶＥ ; １１Ｔ; ＵＲ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Sprocket, Drive (10T) ＳＰＲＯＣＫＥＴ， ＤＲＩＶＥ ; １０Ｔ; ＳＴＤ | |
29 |
|
|
9383A-10193-00
Sprocket, Drive (10T) ＳＰＲＯＣＫＥＴ， ＤＲＩＶＥ ; １０Ｔ; ＳＴＤ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Манжета ＣＯＬＬＡＲ; | |
30 |
|
|
90387-204Y5-00
Манжета ＣＯＬＬＡＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба, стопорная ＷＡＳＨＥＲ， ＬＯＣＫ; | |
31 |
|
|
90215-20261-00
Шайба, стопорная ＷＡＳＨＥＲ， ＬＯＣＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка ＮＵＴ; | |
32 |
|
|
90179-16226-00
Гайка ＮＵＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
