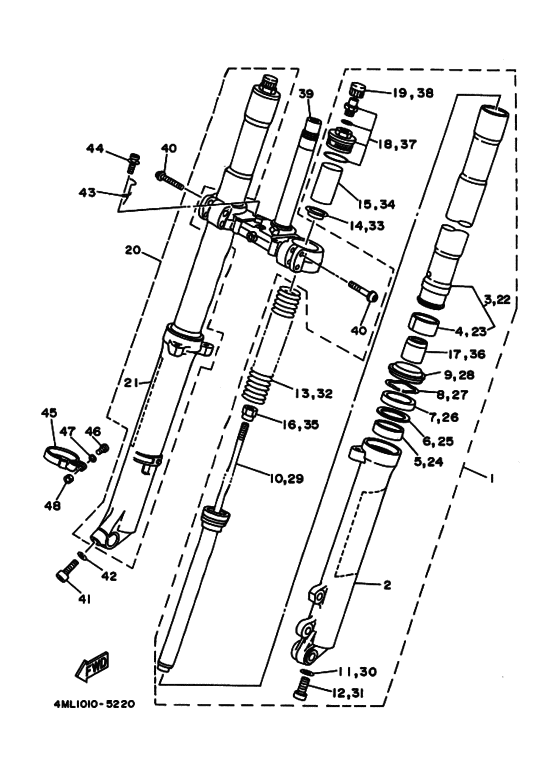

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ; レフト; グラフィック無 | |
1 |
|
|
4ML-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ; レフト; グラフィック無
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．チユーブ，アウタ １; （＊１）グラフィック無 | |
2 |
|
|
4ML-23126-00-00
Труба внешняя ．チユーブ，アウタ １; （＊１）グラフィック無
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя труба ．インナチユーブコンプリート １; （＊２） | |
3 |
|
|
4ML-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень передней вилки | |
4 |
|
|
4FM-23171-40-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень передней вилки ．．メタル，スライド; | |
4 |
|
|
3JD-23171-L0-00
Поршень передней вилки ．．メタル，スライド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Металическая вставка 1 | |
5 |
|
|
4FM-23125-40-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
5 |
|
|
3JD-23125-L0-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба сальника ．ワツシヤ，オイルシール; | |
6 |
|
|
36Y-23146-10-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Сальник ．オイルシール; （＊３） | |
7 |
|
|
3SP-23145-L0-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Зажим сальника ．クリツプ，オイルシール; | |
8 |
|
|
26H-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение | |
9 |
|
|
3SP-23144-L1-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
9 |
|
|
3SP-23144-L0-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
10 |
|
|
4ML-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка ．ガスケツト; | |
11 |
|
|
2K8-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
12 |
|
|
3R4-23181-L0-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
13 |
|
|
4ML-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
14 |
|
|
3EN-23149-50-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Кольцо/шайба ．スペーサ; | |
15 |
|
|
3BN-23118-01-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка ．ナツト; | |
16 |
|
|
4DA-23778-L0-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Ось ．スピンドル，テーパ; | |
17 |
|
|
3LC-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт стакана ．ボルト，キヤツプ; | |
18 |
|
|
4GG-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Чашка воздушного клапана ．キヤツプ，エアバルブ; | |
19 |
|
|
24M-23184-00-00
Чашка воздушного клапана ．キヤツプ，エアバルブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Front Fork Assy (R.h) フロントフオークアセンブリ; ライト; グラフィック無 | |
20 |
|
|
4ML-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ; ライト; グラフィック無
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Труба внешняя | |
21 |
|
|
4GG-23136-20-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Труба внешняя ．チユーブ，アウタ ; ライト; （＊１）グラフィック無 | |
21 |
|
|
4ML-23136-00-00
Труба внешняя ．チユーブ，アウタ ; ライト; （＊１）グラフィック無
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Внутренняя труба ．インナチユーブコンプリート １; （＊２） | |
22 |
|
|
4ML-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Поршень передней вилки | |
23 |
|
|
4FM-23171-40-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень передней вилки ．．メタル，スライド; | |
23 |
|
|
3JD-23171-L0-00
Поршень передней вилки ．．メタル，スライド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Металическая вставка 1 | |
24 |
|
|
4FM-23125-40-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
24 |
|
|
3JD-23125-L0-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба сальника ．ワツシヤ，オイルシール; | |
25 |
|
|
36Y-23146-10-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Сальник ．オイルシール; （＊３） | |
26 |
|
|
3SP-23145-L0-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Зажим сальника ．クリツプ，オイルシール; | |
27 |
|
|
26H-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнение | |
28 |
|
|
3SP-23144-L1-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
28 |
|
|
3SP-23144-L0-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
29 |
|
|
4ML-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка ．ガスケツト; | |
30 |
|
|
2K8-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
31 |
|
|
3R4-23181-L0-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
32 |
|
|
4ML-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
33 |
|
|
3EN-23149-50-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Кольцо/шайба ．スペーサ; | |
34 |
|
|
3BN-23118-01-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка ．ナツト; | |
35 |
|
|
4DA-23778-L0-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Ось ．スピンドル，テーパ; | |
36 |
|
|
3LC-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт стакана ．ボルト，キヤツプ; | |
37 |
|
|
4GG-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Чашка воздушного клапана ．キヤツプ，エアバルブ; | |
38 |
|
|
24M-23184-00-00
Чашка воздушного клапана ．キヤツプ，エアバルブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Кронштейн нижний アンダブラケツトコンプリート; | |
39 |
|
|
4ML-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Болт под шестигранник | |
40 |
|
|
90110-08071-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Болт | |
41 |
|
|
913-17080-25-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Skt Head 46Y | |
41 |
|
|
91311-08028-00
Bolt, Skt Head 46Y
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Шайба ワツシヤ，スプリング; | |
42 |
|
|
92990-08100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Wire, Holder 2 ホルダ，ケーブル ２; | |
43 |
|
|
4ML-23319-00-00
Wire, Holder 2 ホルダ，ケーブル ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Винт | |
44 |
|
|
97607-06212-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Держатель кабеля ホルダ，ケーブル １; | |
45 |
|
|
26A-23318-00-00
Держатель кабеля ホルダ，ケーブル １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Винт スクリユ，パンヘツド; | |
46 |
|
|
98507-05025-00
Винт スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Шайба | |
47 |
|
|
92907-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Гайка | |
48 |
|
|
95317-05600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
48 |
|
|
95307-05600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
