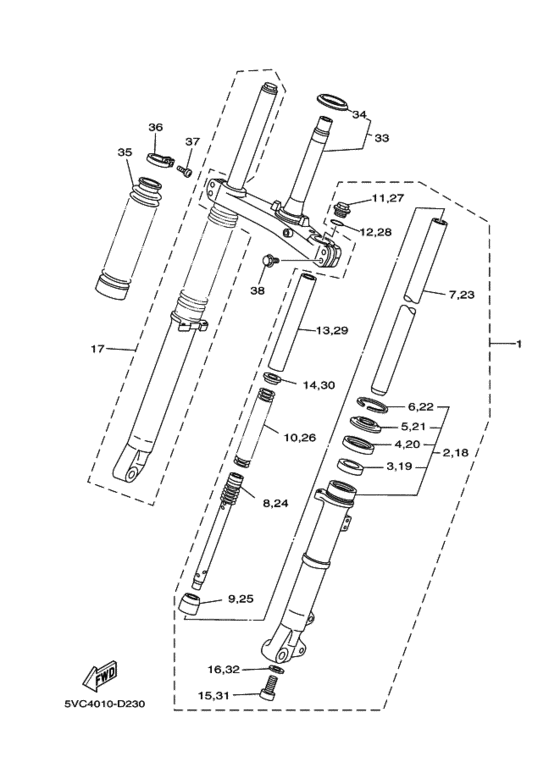

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; ＵＲ シルバー | |
1 |
|
|
5VC-23102-30-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; ＵＲ シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer (L.h) ．チユーブ，アウタ Ｌ; ＵＲ シルバー （＊１） | |
2 |
|
|
5RS-23126-10-00
Tube, Outer (L.h) ．チユーブ，アウタ Ｌ; ＵＲ シルバー （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Металическая вставка 1 ．．メタル，スライド １; | |
3 |
|
|
51Y-23125-00-00
Металическая вставка 1 ．．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник ．．オイルシール; （＊２） | |
4 |
|
|
22W-23145-L0-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Уплотнение ．．シール，ダスト; | |
5 |
|
|
54G-23144-00-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо ．．リング，スナツプ; | |
6 |
|
|
22W-23153-L0-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Внутренняя трубка ．インナチユーブコンプリート １; （＊３） | |
7 |
|
|
2JX-23110-00-00
Внутренняя трубка ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Not Available | |
8 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
8 |
|
|
2JX-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Ось | |
9 |
|
|
39K-23173-00-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось ．スピンドル，テーパ; | |
9 |
|
|
3R6-23173-L0-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
10 |
|
|
2JL-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт стакана ．ボルト，キヤツプ; | |
11 |
|
|
2JN-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка ．Ｏ−リング; | |
12 |
|
|
3J2-23114-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо/шайба ．スペーサ; | |
13 |
|
|
2JL-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
14 |
|
|
3DM-23149-10-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт диагональный | |
15 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
15 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．ガスケツト; | |
16 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト; ＵＲ シルバー | |
17 |
|
|
5VC-23103-30-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト; ＵＲ シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Tube, Outer (R.h) ．チユーブ，アウタ Ｒ; ＵＲ シルバー （＊１） | |
18 |
|
|
5RS-23136-10-00
Tube, Outer (R.h) ．チユーブ，アウタ Ｒ; ＵＲ シルバー （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Металическая вставка 1 ．．メタル，スライド １; | |
19 |
|
|
51Y-23125-00-00
Металическая вставка 1 ．．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Сальник ．．オイルシール; （＊２） | |
20 |
|
|
22W-23145-L0-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Уплотнение ．．シール，ダスト; | |
21 |
|
|
54G-23144-00-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Кольцо ．．リング，スナツプ; | |
22 |
|
|
22W-23153-L0-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Внутренняя трубка ．インナチユーブコンプリート １; （＊３） | |
23 |
|
|
2JX-23110-00-00
Внутренняя трубка ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Not Available | |
24 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
24 |
|
|
2JX-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Ось | |
25 |
|
|
39K-23173-00-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось ．スピンドル，テーパ; | |
25 |
|
|
3R6-23173-L0-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
26 |
|
|
2JL-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт стакана ．ボルト，キヤツプ; | |
27 |
|
|
2JN-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка ．Ｏ−リング; | |
28 |
|
|
3J2-23114-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо/шайба ．スペーサ; | |
29 |
|
|
2JL-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
30 |
|
|
3DM-23149-10-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт диагональный | |
31 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
31 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Прокладка ．ガスケツト; | |
32 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн нижний アンダブラケツトコンプリート; ＵＲ シルバー | |
33 |
|
|
5VC-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート; ＵＲ シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Уплотнение | |
34 |
|
|
164-23462-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ステアリング; | |
34 |
|
|
5VC-23462-00-00
Уплотнение ．シール，ステアリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Ботинок ブーツ; （＊５） | |
35 |
|
|
4CS-23191-20-00
Ботинок ブーツ; （＊５）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Хомут | |
36 |
|
|
2K5-23192-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Screw, Boot Band スクリユ，ブーツバンド; | |
37 |
|
|
1W4-23194-L0-00
Screw, Boot Band スクリユ，ブーツバンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Болт | |
38 |
|
|
5RS-23346-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
