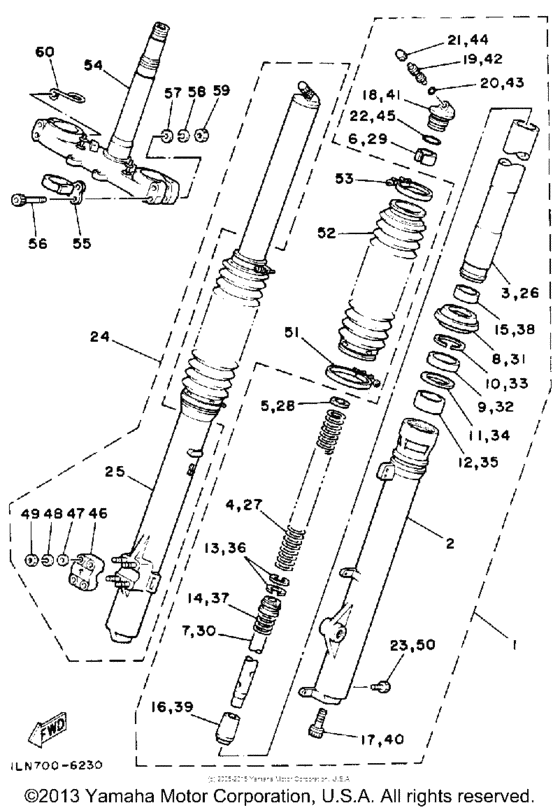

1 | | Frt.fork Assembly Lh (L.h) LH L.H | |
1 |
|
|
1LN-23102-00-00
Frt.fork Assembly Lh (L.h) LH L.H
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Внешняя труба | |
2 |
|
|
1LN-23106-00-38
Внешняя труба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя трубка | |
3 |
|
|
1LN-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Основание IN PRICE BOOK | |
4 |
|
|
1KX-85560-M0-00
Основание IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Уплотнение пружины верх. | |
5 |
|
|
34L-23142-00-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо/шайба | |
6 |
|
|
50T-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Основание IN PRICE BOOK | |
7 |
|
|
1KX-85560-M0-00
Основание IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Уплотнение | |
8 |
|
|
1LN-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Сальник | |
9 |
|
|
3MA-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Кольцо | |
10 |
|
|
34L-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка | |
11 |
|
|
34L-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Слайдер металл | |
12 |
|
|
3AJ-23135-00-00
Слайдер металл
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кабель спидометра | |
13 |
|
|
3KJ-83550-01-00
Кабель спидометра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кабель спидометра IN PRICE BOOK | |
13 |
|
|
54V-83550-01-00
Кабель спидометра IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина | |
14 |
|
|
34L-23151-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Поршень передней вилки Piston, front fork 50T-23171- | |
15 |
|
|
55W-23171-00-00
Поршень передней вилкиPiston, front fork 50T-23171-
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Not Available | |
16 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Spacer, Oil Lock | |
16 |
|
|
1LN-23166-00-00
Spacer, Oil Lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт диагональный | |
17 |
|
|
3M7-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Not Available | |
18 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана | |
18 |
|
|
34L-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Клапан воздушный | |
19 |
|
|
5K7-23190-00-00
Клапан воздушный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Прокладка | |
20 |
|
|
93210-06632-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
20 |
|
|
3H3-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Not Available | |
21 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Чашка воздушного клапана | |
21 |
|
|
4V1-23184-L0-00
Чашка воздушного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка воздушного клапана | |
21 |
|
|
34L-23184-00-00
Крышка воздушного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка | |
22 |
|
|
932-10337-86-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
22 |
|
|
34L-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Заглушка дренажная | |
23 |
|
|
2A6-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Frt.fork Assembly Rh RH | |
24 |
|
|
1LN-23103-00-00
Frt.fork Assembly Rh RH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Outer Tube Comp.rhcomp. (R.h) | |
25 |
|
|
1LN-23107-00-38
Outer Tube Comp.rhcomp. (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Внутренняя трубка | |
26 |
|
|
1LN-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Основание IN PRICE BOOK | |
27 |
|
|
1KX-85560-M0-00
Основание IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнение пружины верх. | |
28 |
|
|
34L-23142-00-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо/шайба | |
29 |
|
|
50T-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Основание IN PRICE BOOK | |
30 |
|
|
1KX-85560-M0-00
Основание IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнение | |
31 |
|
|
1LN-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Сальник | |
32 |
|
|
3MA-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Кольцо | |
33 |
|
|
34L-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Прокладка | |
34 |
|
|
34L-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Слайдер металл | |
35 |
|
|
3AJ-23135-00-00
Слайдер металл
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Кабель спидометра | |
36 |
|
|
3KJ-83550-01-00
Кабель спидометра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кабель спидометра IN PRICE BOOK | |
36 |
|
|
54V-83550-01-00
Кабель спидометра IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Руль IN PRICE BOOK | |
37 |
|
|
33Y-26111-10-00
Руль IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Поршень передней вилки Piston, front fork 50T-23171- | |
38 |
|
|
55W-23171-00-00
Поршень передней вилкиPiston, front fork 50T-23171-
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Основание IN PRICE BOOK | |
39 |
|
|
1KX-85560-M0-00
Основание IN PRICE BOOK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Болт диагональный | |
40 |
|
|
3M7-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Not Available | |
41 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана | |
41 |
|
|
34L-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Клапан воздушный | |
42 |
|
|
5K7-23190-00-00
Клапан воздушный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Прокладка | |
43 |
|
|
93210-06632-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
43 |
|
|
3H3-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Not Available | |
44 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Чашка воздушного клапана | |
44 |
|
|
4V1-23184-L0-00
Чашка воздушного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка воздушного клапана | |
44 |
|
|
34L-23184-00-00
Крышка воздушного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Прокладка | |
45 |
|
|
932-10337-86-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
45 |
|
|
34L-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Holder, Axle | |
46 |
|
|
39W-23167-L0-00
Holder, Axle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Шайба | |
47 |
|
|
92990-06200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
48 | | Шайба | |
48 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка | |
49 |
|
|
95380-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
50 | | Заглушка дренажная | |
50 |
|
|
2A6-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Хомут | |
51 |
|
|
3RW-23192-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Хомут | |
51 |
|
|
39W-23489-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Ботинок | |
52 |
|
|
1LN-23191-00-00
Ботинок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
53 | | Хомут | |
53 |
|
|
1LN-23192-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Кронштейн нижний NO BUFF | |
54 |
|
|
1LN-23340-00-39
Кронштейн нижний NO BUFF
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Направляющая кабеля | |
55 |
|
|
3R4-23389-00-00
Направляющая кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Болт диагональный | |
56 |
|
|
34L-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
57 | | Шайба | |
57 |
|
|
92990-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
57 |
|
|
92901-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
58 | | Шайба | |
58 |
|
|
92990-08100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
59 | | Nut, Hex | |
59 |
|
|
997-80086-00-00
Nut, Hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
59 |
|
|
95333-08600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
60 | | Направляющая троса | |
60 |
|
|
4V5-23389-00-00
Направляющая троса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
