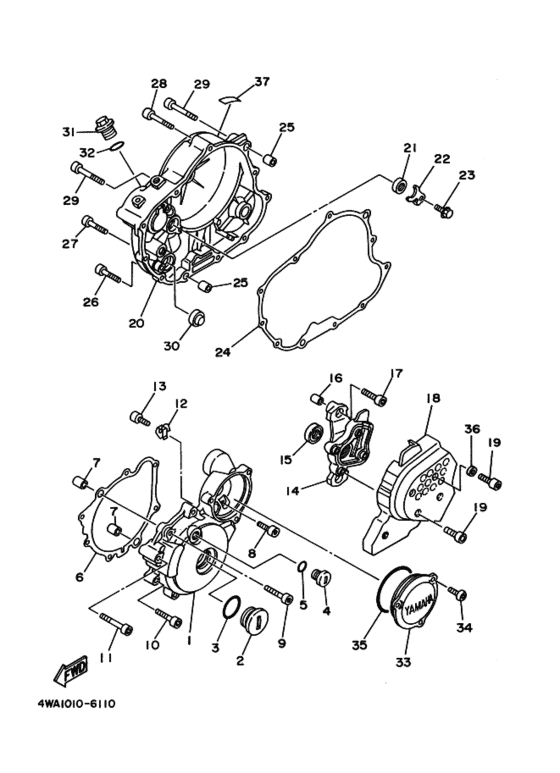

1 | | Крышка картера 1 カバー，クランクケース １; | |
1 |
|
|
4GY-15411-02-00
Крышка картера 1 カバー，クランクケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Пробка, винт | |
2 |
|
|
90340-32123-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Прокладка | |
3 |
|
|
932-10321-72-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Пробка, винт | |
4 |
|
|
90340-14128-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Прокладка | |
5 |
|
|
93210-14369-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー; | |
6 |
|
|
4GY-15451-00-00
Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Установочный штифт ピン，ダウエル; | |
7 |
|
|
99530-10014-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Болт под шестигранник | |
8 |
|
|
90110-06138-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド; | |
8 |
|
|
90110-06224-00
Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
9 |
|
|
91317-06040-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт под шестигранник | |
10 |
|
|
90110-06138-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
10 |
|
|
91317-06030-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Bolt, Hexagon Socket Head | |
11 |
|
|
901-1006X-81-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,socket ボルト，ヘキサゴンソケツトヘツド; | |
11 |
|
|
91317-06045-00
Bolt,socket ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Зажим クランプ; | |
12 |
|
|
90465-12373-00
Зажим クランプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
13 |
|
|
91317-05012-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Опора крышки ステー，カバー ２; | |
14 |
|
|
4GY-1541E-00-00
Опора крышки ステー，カバー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Сальник オイルシール; | |
15 |
|
|
93106-15034-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Установочный штифт ピン，ダウエル; | |
16 |
|
|
99530-10014-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт под шестигранник | |
17 |
|
|
90110-06138-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド; | |
17 |
|
|
90110-06224-00
Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка картера 2 カバー，クランクケース ２; | |
18 |
|
|
4GY-15421-00-00
Крышка картера 2 カバー，クランクケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
19 |
|
|
91317-06016-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка картера 3 カバー，クランクケース ３; | |
20 |
|
|
4GY-15431-00-00
Крышка картера 3 カバー，クランクケース ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Сальник オイルシール; | |
21 |
|
|
93101-14164-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Держатель | |
22 |
|
|
4GY-15118-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
95027-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ワツシヤベースドヘツド; | |
23 |
|
|
90105-06553-00
Болт ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Gasket, Crankcase Cover 2 ガスケツト，クランクケースカバー ２; | |
24 |
|
|
4GY-15461-00-00
Gasket, Crankcase Cover 2 ガスケツト，クランクケースカバー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Установочный штифт ピン，ダウエル; | |
25 |
|
|
99530-10014-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
26 |
|
|
913-17060-25-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
27 | | Болт диагональный | |
27 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,socket ボルト，ヘキサゴンソケツトヘツド; | |
27 |
|
|
91317-06035-00
Bolt,socket ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
28 |
|
|
91317-06040-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
29 |
|
|
91317-06050-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Окошко уровня ゲージ，レベル; | |
30 |
|
|
3Y1-15361-00-00
Окошко уровня ゲージ，レベル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Пробка, винт | |
31 |
|
|
90340-20143-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Прокладка | |
32 |
|
|
93210-19123-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Крышка カバー，ゼネレータ; 008291〜 | |
33 |
|
|
4GY-15415-01-00
Крышка カバー，ゼネレータ; 008291〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт スクリユ; | |
34 |
|
|
92017-06016-00
Болт スクリユ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка Ｏ−リング; | |
35 |
|
|
93210-74M35-00
Прокладка Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка ガスケツト; 009102〜 | |
36 |
|
|
90430-06226-00
Прокладка ガスケツト; 009102〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Oil, Label | |
37 |
|
|
4NX-1548B-02-00
Oil, Label
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Oil, Label | |
37 |
|
|
4NX-1548B-00-00
Oil, Label
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
