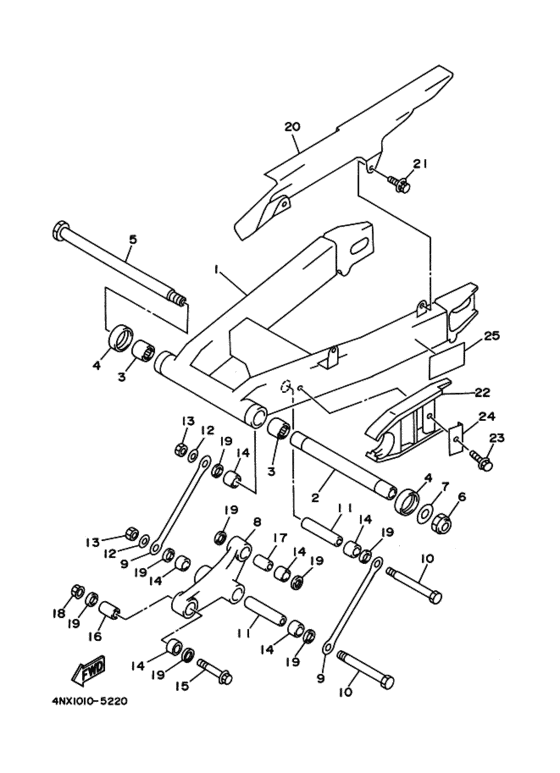

1 | | Задняя рукоятка リヤアームコンプリート; | |
1 |
|
|
4NX-22110-00-00
Задняя рукоятка リヤアームコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка | |
2 |
|
|
3FV-22184-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Подшипник | |
3 |
|
|
93315-42523-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Крышка упорная 1 カバー，スラスト １; | |
4 |
|
|
3FV-22128-00-00
Крышка упорная 1 カバー，スラスト １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Ось колеса | |
5 |
|
|
3BN-25381-00-00
Ось колеса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вал, поворотный シヤフト，ピボツト; | |
5 |
|
|
3BN-25381-20-00
Вал, поворотный シヤフト，ピボツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка | |
6 |
|
|
901-85180-09-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся ナツト，セルフロツキング; | |
6 |
|
|
90185-18167-00
Гайка, самоблокирующаяся ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба ワツシヤ，プレート; | |
7 |
|
|
90201-18264-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Реле アーム，リレー; | |
8 |
|
|
4NX-2217A-00-00
Реле アーム，リレー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Плата アーム １; | |
9 |
|
|
4FM-2217M-10-00
Плата アーム １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
90101-10658-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Манжета カラー; | |
11 |
|
|
903-87122-R5-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба ワツシヤ，プレート; | |
12 |
|
|
90201-101J1-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка U | |
13 |
|
|
95617-10100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Подшипник | |
14 |
|
|
933-17317-71-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
15 | | Болт ボルト，ワツシヤベースドヘツド; | |
15 |
|
|
90105-10376-00
Болт ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Манжета カラー; | |
16 |
|
|
903-87102-R4-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Манжета カラー; | |
17 |
|
|
903-87127-W0-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Гайка | |
18 |
|
|
956-07102-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт заклепка | |
18 |
|
|
95617-10200-00
Болт заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Сальник オイルシール; | |
19 |
|
|
93109-17048-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
20 | | Корпус натяжения ケース，チエーン; | |
20 |
|
|
4NX-22311-00-00
Корпус натяжения ケース，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
97017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
21 |
|
|
90119-06117-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Отбойник シール，ガード; | |
22 |
|
|
4NX-22151-00-00
Отбойник シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
95817-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба | |
24 |
|
|
4HM-22149-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Наклейка | |
25 |
|
|
4NX-2218G-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
