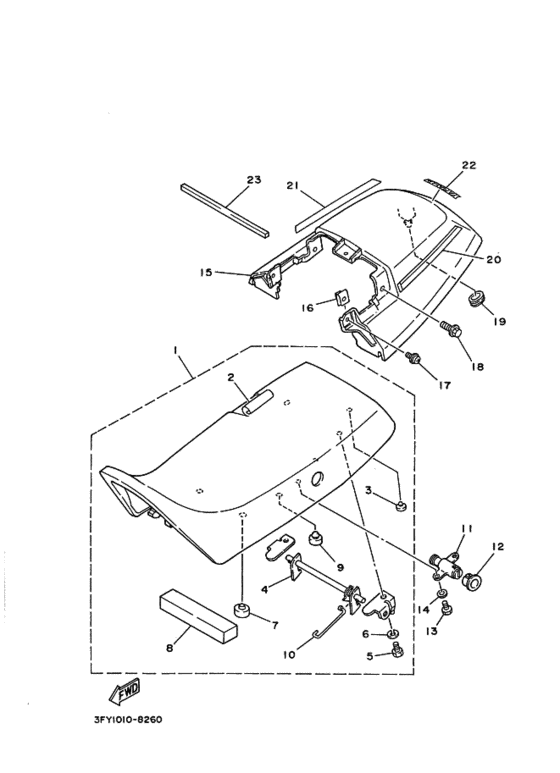

1 | | Одноместное сиденье シングルシートアセンブリ; ＵＲ グレー （イエロー，ブラツクヨウ） | |
1 |
|
|
3FY-24710-00-00
Одноместное сиденье シングルシートアセンブリ; ＵＲ グレー （イエロー，ブラツクヨウ）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Cover, Single Seat ．カバー，シングルシート; ＵＲ グレー （イエロー，ブラツクヨウ） | |
2 |
|
|
3FY-24711-00-00
Cover, Single Seat ．カバー，シングルシート; ＵＲ グレー （イエロー，ブラツクヨウ）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Колодка опорная ．パツド，シート; | |
3 |
|
|
22W-24741-00-00
Колодка опорная ．パツド，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Рычаг сидения ．レバー，シート; | |
4 |
|
|
3FY-24776-00-00
Рычаг сидения ．レバー，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
97095-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
5 |
|
|
97313-06016-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба | |
6 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，スプリング; | |
6 |
|
|
92990-06100-00
Шайба ．ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Not Available | |
7 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Колодка опорная ．パツド，シート; | |
7 |
|
|
116-24741-A0-00
Колодка опорная ．パツド，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Not Available | |
8 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Отбойник ．ダンパ，シート; | |
8 |
|
|
3FY-24723-00-00
Отбойник ．ダンパ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Виброгаситель ．ストツパ，メインスタンド; | |
9 |
|
|
102-27114-A0-00
Виброгаситель ．ストツパ，メインスタンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Шатун ．ロツド，コネクテイング; | |
10 |
|
|
1KT-2478F-00-00
Шатун ．ロツド，コネクテイング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Защелка сиденья | |
11 |
|
|
47X-24705-00-00
Защелка сиденья
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Защелка сиденья シートロツクアセンブリ; | |
11 |
|
|
51X-24705-00-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Крышка カバー; | |
12 |
|
|
1AE-24796-00-00
Крышка カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
97017-05012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt (97002-05012-00) | |
13 |
|
|
97001-05012-00
Bolt (97002-05012-00)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
92907-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
92990-05600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
14 |
|
|
92901-05600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Облицовка фонаря カバー，テール; ＵＲ ヤマハブラツク | |
15 |
|
|
3FY-24756-20-00
Облицовка фонаря カバー，テール; ＵＲ ヤマハブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка пружинная | |
16 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
16 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Винт с шайбой | |
17 |
|
|
90159-05056-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
17 |
|
|
90159-05061-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Винт с шайбой | |
18 |
|
|
90159-05056-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
18 |
|
|
90159-05061-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
19 | | Grommet(1Kt) | |
19 |
|
|
90480-01445-00
Grommet(1Kt)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Not Available | |
20 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Graphic, Tail Cover グラフイツク，テールカバー; | |
20 |
|
|
3FY-24757-20-00
Graphic, Tail Cover グラフイツク，テールカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Not Available | |
21 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Graphic, Tail Cover グラフイツク，テールカバー; | |
21 |
|
|
3FY-24767-20-00
Graphic, Tail Cover グラフイツク，テールカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Эмблема | |
22 |
|
|
99246-00080-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема エンブレム，ＹＡＭＡＨＡ; | |
22 |
|
|
99236-00020-00
Эмблема エンブレム，ＹＡＭＡＨＡ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Амортизатор | |
23 |
|
|
3AJ-28371-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Амортизатор | |
23 |
|
|
1JK-21649-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
