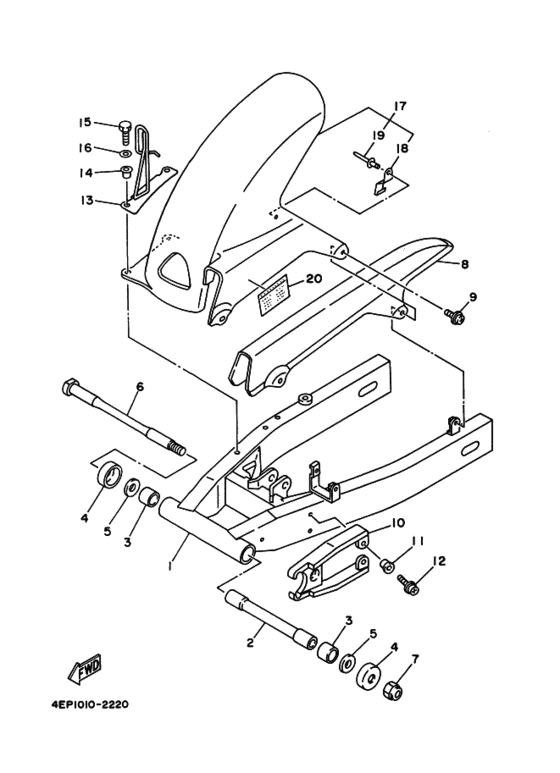

1 | | Задняя рукоятка | |
1 |
|
|
4TX-22110-00-00
Задняя рукоятка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Задняя рукоятка リヤアームコンプリート; | |
1 |
|
|
3VD-22110-00-00
Задняя рукоятка リヤアームコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка | |
2 |
|
|
33M-22184-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Подшипник | |
3 |
|
|
93320-32403-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Крышка упорная 2 カバー，スラスト ２; | |
4 |
|
|
4X7-22129-00-00
Крышка упорная 2 カバー，スラスト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ワツシヤ，プレート; | |
5 |
|
|
90201-161J3-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Вал, поворотный | |
6 |
|
|
46X-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка, самоблокирующаяся | |
7 |
|
|
90185-14070-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Корпус натяжения ケース，チエーン; | |
8 |
|
|
3VD-22311-00-00
Корпус натяжения ケース，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Винт | |
9 |
|
|
98507-06016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
9 |
|
|
90159-06071-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Отбойник シール，ガード; | |
10 |
|
|
3VD-22151-00-00
Отбойник シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Манжета | |
11 |
|
|
90387-06857-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета カラー; | |
11 |
|
|
90387-06681-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Винт | |
12 |
|
|
98507-06016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
12 |
|
|
90159-06084-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
13 | | Держатель шланга тормоза 1 ホルダ，ブレーキホース １; | |
13 |
|
|
3VD-25875-01-00
Держатель шланга тормоза 1 ホルダ，ブレーキホース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Манжета | |
14 |
|
|
90387-06107-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета カラー; | |
14 |
|
|
90387-064J1-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
970-17060-25-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
15 |
|
|
97011-06025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
92907-06600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
16 |
|
|
92906-06600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Not Available | |
17 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, Rear Fenderrear Tire フエンダコンプリート ２，リヤタイヤ; | |
17 |
|
|
3VD-W2165-00-00
Cover, Rear Fenderrear Tire フエンダコンプリート ２，リヤタイヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Крепление ．ステー １; | |
18 |
|
|
3VD-2164F-00-00
Крепление ．ステー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Зацеп ．リベツト，ブラインド; | |
19 |
|
|
90267-40105-00
Зацеп ．リベツト，ブラインド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Наклейка | |
20 |
|
|
3TJ-21668-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
