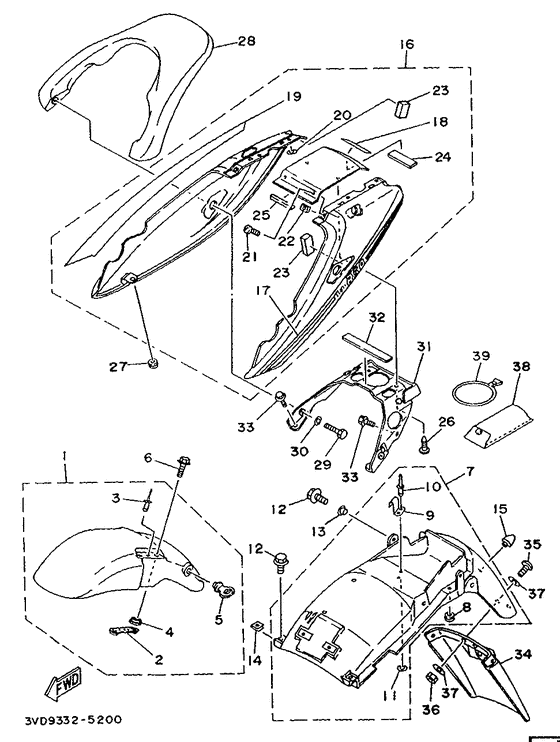

01 | | Front Fender Comp Front fender assy Ur reddish yellow cocktail 1 | |
01 |
|
|
3VD-Y2151-00-P5
Front Fender CompFront fender assy Ur reddish yellow cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Крыло переднее Ur very dark violet cocktail 1 | |
01 |
|
|
3VD-Y2151-00-P2
Крыло переднее Ur very dark violet cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Front Fender Comp Front fender assy Ur red-e sparkle | |
01 |
|
|
3VD-Y2151-00-MV
Front Fender CompFront fender assy Ur red-e sparkle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Кронштейн | |
02 |
|
|
3GM-21512-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
03 | | Глухая заклепка | |
03 |
|
|
90267-32071-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
04 | | Манжета | |
04 |
|
|
90387-065T2-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
04 |
|
|
90387-0702E-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
05 | | Держатель кабеля | |
05 |
|
|
1A8-21518-00-00
Держатель кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Болт | |
06 |
|
|
95024-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
06 |
|
|
90105-06605-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
07 | | Rear Fender Comp | |
07 |
|
|
3VD-Y2161-01-00
Rear Fender Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Rear Fender Comp Rear fender c0mp. | |
07 |
|
|
3VD-Y2161-60-00
Rear Fender CompRear fender c0mp.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Уплотнитель резиновый | |
08 |
|
|
90480-10258-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
09 | | Hook, Tool Band | |
09 |
|
|
3VD-21366-00-00
Hook, Tool Band
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Глухая заклепка | |
10 |
|
|
90267-40029-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Глухая заклепка | |
10 |
|
|
90267-40073-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
92907-04200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Болт | |
12 |
|
|
95817-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
12 |
|
|
95807-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Манжета | |
13 |
|
|
90387-07717-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка пружинная | |
14 |
|
|
90183-06023-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Амортизатор | |
15 |
|
|
4G0-21639-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Cover, Tail Assy Ur red-e sparkle | |
16 |
|
|
3VD-W247K-C0-MV
Cover, Tail Assy Ur red-e sparkle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Cover, Tail Assy Ur reddish yellow cocktail 1 | |
16 |
|
|
3VD-W247K-B0-P5
Cover, Tail Assy Ur reddish yellow cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Cover, Tail Assy Ur very dark violet cocktail 1 | |
16 |
|
|
3VD-W247K-A0-P2
Cover, Tail Assy Ur very dark violet cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Графика Ur fur res | |
17 |
|
|
3VD-2173E-70-00
Графика Ur fur res
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Графика Ur fur ryc1 | |
17 |
|
|
3VD-2173E-60-00
Графика Ur fur ryc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Графика Ur fur vdvc1 | |
17 |
|
|
3VD-2173E-50-00
Графика Ur fur vdvc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Эмблема | |
18 |
|
|
99246-00080-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема Ur fur vdvc1, res | |
18 |
|
|
99236-00080-00
Эмблема Ur fur vdvc1, res
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Эмблема | |
18 |
|
|
99244-00080-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема Ur fur ryc1 | |
18 |
|
|
99234-00080-00
Эмблема Ur fur ryc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Графика Ur fur res | |
19 |
|
|
3VD-2173F-70-00
Графика Ur fur res
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Графика Ur fur ryc1 | |
19 |
|
|
3VD-2173F-60-00
Графика Ur fur ryc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Графика Ur fur vdvc1 | |
19 |
|
|
3VD-2173F-50-00
Графика Ur fur vdvc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка пружинная | |
20 |
|
|
90183-08065-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Винт | |
21 |
|
|
98907-05012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка пружинная | |
22 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
22 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Амортизатор | |
23 |
|
|
2YK-21747-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Амортизатор | |
24 |
|
|
1AE-2837J-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Not Available | |
25 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Протектор | |
25 |
|
|
3VD-21652-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Screw, Truss Head Tapping | |
26 |
|
|
97707-50012-00
Screw, Truss Head Tapping
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Уплотнитель резиновый | |
27 |
|
|
90480-12550-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Крепление Ur reddish yellow cocktail 1 | |
28 |
|
|
3VD-21645-00-P5
Крепление Ur reddish yellow cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Крепление Ur very dark violet cocktail 1 | |
28 |
|
|
3VD-21645-00-P2
Крепление Ur very dark violet cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Крепление Ur red-e sparkle | |
28 |
|
|
3VD-21645-00-MV
Крепление Ur red-e sparkle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
97017-08035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
29 |
|
|
97027-08035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба | |
30 |
|
|
92907-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Кронштейн, заднего фонаря | |
31 |
|
|
3VD-2117E-00-00
Кронштейн, заднего фонаря
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Валик | |
32 |
|
|
J44-78248-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Болт с шайбой | |
33 |
|
|
901-0508X-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
33 |
|
|
95827-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Заслонка | |
34 |
|
|
3LD-21621-01-00
Заслонка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт | |
35 |
|
|
90149-04278-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
36 | | Гайка | |
36 |
|
|
956-17041-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка U | |
36 |
|
|
95607-04100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба | |
37 |
|
|
90201-047A2-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
38 | | Комплект инструментов | |
38 |
|
|
3VD-28100-00-00
Комплект инструментов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Комплект | |
39 |
|
|
3YX-21376-00-00
Комплект
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
