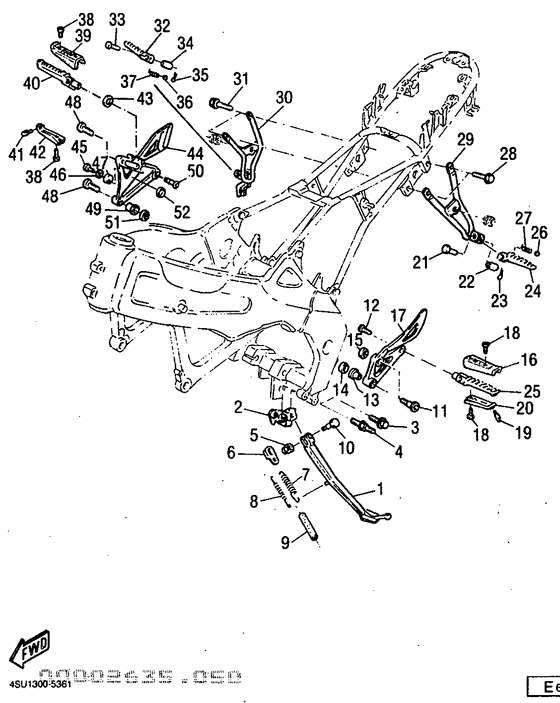

01 | | Подставка | |
01 |
|
|
3MA-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Кронштейн боковой | |
02 |
|
|
3MA-27321-00-00
Кронштейн боковой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Болт | |
03 |
|
|
95814-10040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
03 |
|
|
90105-10436-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Болт | |
04 |
|
|
90109-102F8-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Гайка, самоблокирующаяся | |
05 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Соединение, боковое | |
06 |
|
|
3VD-27315-00-00
Соединение, боковое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Звено | |
06 |
|
|
2KT-27315-00-00
Звено
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Пружина натяжения Spring, tension 1 | |
07 |
|
|
90506-33853-00
Пружина натяженияSpring, tension 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Not Available | |
08 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина натяжения Spring, tension 2 | |
08 |
|
|
90506-20854-00
Пружина натяженияSpring, tension 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Guide, Side Stand | |
09 |
|
|
4LW-F7351-00-00
Guide, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
90109-104E6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
90109-10474-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
4DL-F7416-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Bolt,hex. Socket Button | |
12 |
|
|
901-11100-17-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
12 |
|
|
90109-103A9-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Damper, Footrest | |
13 |
|
|
4DL-F7414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба Washer, plain | |
14 |
|
|
90201-088K1-00
ШайбаWasher, plain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Not Available | |
15 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба специальная | |
15 |
|
|
4DL-F7437-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка, подставки для ног | |
16 |
|
|
4BA-F7413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Brkt., 2 | |
17 |
|
|
4SU-F7442-01-00
Brkt., 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Винт | |
18 |
|
|
90147-05801-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
4DL-F7435-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Bar, Footrest 1 | |
20 |
|
|
4DL-F7471-00-00
Bar, Footrest 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Штифт | |
21 |
|
|
4DL-F7438-00-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Манжета | |
22 |
|
|
90387-064H8-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Pin. Cotter | |
23 |
|
|
91490-20025-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Упор для ног, задний | |
24 |
|
|
4BA-F7431-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Footrest Assy.,1 | |
25 |
|
|
4SU-F7410-00-00
Footrest Assy.,1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Шарик | |
26 |
|
|
93501-04011-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Пружина компрессии | |
27 |
|
|
90501-12743-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
9581L-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Держатель Ur yamaha black | |
29 |
|
|
4SU-F741L-00-00
Держатель Ur yamaha black
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Держатель Ur yamaha black | |
30 |
|
|
4SU-F742L-00-00
Держатель Ur yamaha black
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
9581L-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Упор для ног, задний | |
32 |
|
|
4BA-F7441-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Штифт | |
33 |
|
|
4DL-F7438-00-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Манжета | |
34 |
|
|
90387-064H8-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Pin. Cotter | |
35 |
|
|
91490-20025-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Шарик | |
36 |
|
|
93501-04011-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Пружина компрессии | |
37 |
|
|
90501-12743-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Винт | |
38 |
|
|
90147-05801-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
39 | | Крышка, подставки для ног | |
39 |
|
|
4BA-F7413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Footrest Assy.,2 | |
40 |
|
|
4SU-F7420-00-00
Footrest Assy.,2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Болт | |
41 |
|
|
4DL-F7435-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Bar, Footrest 1 | |
42 |
|
|
4DL-F7471-00-00
Bar, Footrest 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Шайба | |
43 |
|
|
90206-17084-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Brkt., 3 | |
44 |
|
|
4SU-F7443-01-00
Brkt., 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт | |
45 |
|
|
9131M-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Шайба | |
46 |
|
|
90204-06801-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Not Available | |
47 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
47 |
|
|
4DL-F7238-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Болт | |
48 |
|
|
4DL-F7416-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Damper, Footrest | |
49 |
|
|
4DL-F7414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Bolt,hex. Socket Button | |
50 |
|
|
901-11100-17-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
50 |
|
|
90109-103A9-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Шайба Washer, plain | |
51 |
|
|
90201-088K1-00
ШайбаWasher, plain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Not Available | |
52 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба специальная | |
52 |
|
|
4DL-F7437-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
