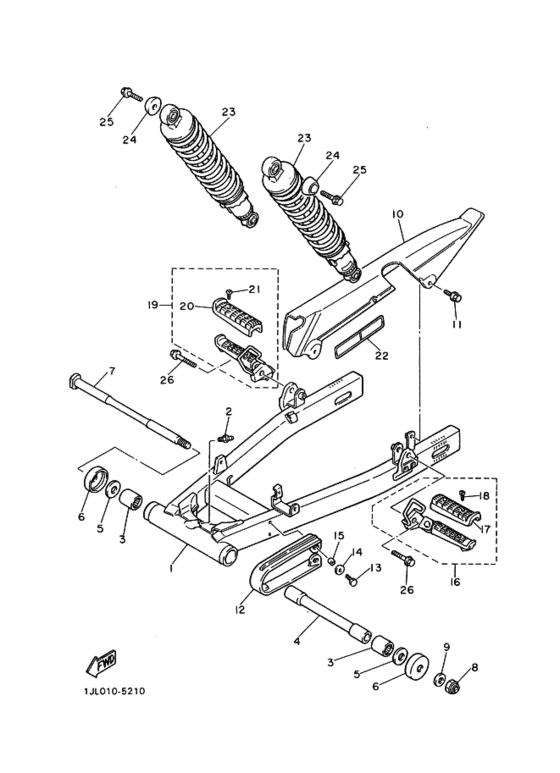

1 | | Задняя рукоятка リヤアームコンプリート; シルバー | |
1 |
|
|
1JK-22110-00-35
Задняя рукоятка リヤアームコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Ниппель | |
2 |
|
|
93700-06M03-00
Ниппель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ниппель ニツプル，グリース; | |
2 |
|
|
93700-06004-00
Ниппель ニツプル，グリース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Подшипник | |
3 |
|
|
93320-32403-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Втулка | |
4 |
|
|
51L-22184-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ワツシヤ，プレート; | |
5 |
|
|
90201-161J3-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Крышка упорная 2 カバー，スラスト ２; | |
6 |
|
|
4X7-22129-00-00
Крышка упорная 2 カバー，スラスト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Вал, поворотный | |
7 |
|
|
3LN-22141-60-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вал, поворотный | |
7 |
|
|
1JK-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Гайка, самоблокирующаяся | |
8 |
|
|
90185-14070-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба ワツシヤ，プレート; | |
9 |
|
|
90201-14740-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Кожух цепи | |
10 |
|
|
1JK-22311-01-00
Кожух цепи
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Корпус натяжения ケース，チエーン; | |
10 |
|
|
1JK-22311-00-00
Корпус натяжения ケース，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
11 |
|
|
90119-06095-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Отбойник シール，ガード; | |
12 |
|
|
1JK-22151-00-00
Отбойник シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
97006-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
90201-06020-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
90201-06057-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
14 |
|
|
90201-06059-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Манжета | |
15 |
|
|
903-87061-06-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета カラー; | |
15 |
|
|
90387-06022-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Not Available | |
16 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Rear Footrest Assy 1 リヤフートレストアセンブリ; 1JL-021301〜 | |
16 |
|
|
1JK-27430-10-00
Rear Footrest Assy 1 リヤフートレストアセンブリ; 1JL-021301〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Rear Footrest Assy 1 リヤフートレストアセンブリ; | |
16 |
|
|
1JK-27430-00-00
Rear Footrest Assy 1 リヤフートレストアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Крышка, подставки для ног | |
17 |
|
|
2GH-27413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка, подставки для ног ．カバー，フートレスト; | |
17 |
|
|
46X-27413-00-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Винт | |
18 |
|
|
98517-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
18 |
|
|
98506-05010-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | ﾘﾔﾌｰﾄﾚｽﾄｱｾﾝﾌﾞﾘ 2 リヤフートレストアセンブリ ２; 1JL-021301〜 | |
19 |
|
|
1JK-27940-10-00
ﾘﾔﾌｰﾄﾚｽﾄｱｾﾝﾌﾞﾘ 2 リヤフートレストアセンブリ ２; 1JL-021301〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Rear Footrest Assy 2 | |
19 |
|
|
1JK-27440-10-00
Rear Footrest Assy 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Rear Footrest Assy 2 リヤフートレストアセンブリ ２; | |
19 |
|
|
1JK-27440-00-00
Rear Footrest Assy 2 リヤフートレストアセンブリ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка, подставки для ног | |
20 |
|
|
2GH-27413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка, подставки для ног ．カバー，フートレスト; | |
20 |
|
|
46X-27413-00-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Винт | |
21 |
|
|
98517-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
21 |
|
|
98506-05010-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Not Available | |
22 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Наклейка | |
22 |
|
|
1JK-21668-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Shock Absorber Assy, Rear | |
23 |
|
|
1JL-22210-01-00
Shock Absorber Assy, Rear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Абсорбер удавный задний | |
23 |
|
|
1JL-22210-00-00
Абсорбер удавный задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба | |
24 |
|
|
42X-22243-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
95024-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，フランジ; | |
25 |
|
|
95023-08016-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
95024-10045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт flange hex ボルト，フランジ; | |
26 |
|
|
95023-10045-00
Болт flange hex ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
