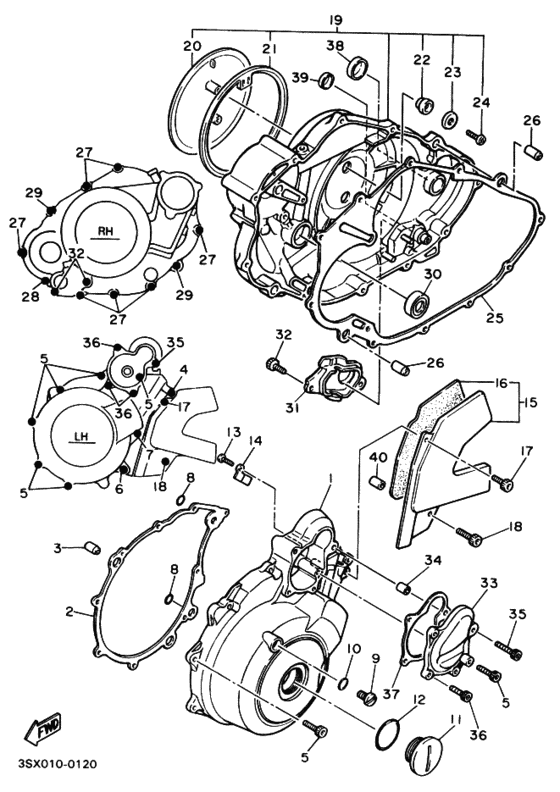

1 | | Крышка картера 1 カバー，クランクケース １; | |
1 |
|
|
3SX-15411-00-00
Крышка картера 1 カバー，クランクケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー; | |
2 |
|
|
4DW-15451-00-00
Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Установочный штифт | |
3 |
|
|
99530-12016-00
Установочный штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Установочный штифт | |
3 |
|
|
99510-12016-00
Установочный штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт диагональный | |
4 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド; | |
4 |
|
|
90110-06237-00
Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт ボルト，ソケツトヘツド; | |
5 |
|
|
913-17060-25-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
6 | | Болт ボルト，ソケツトヘツド; | |
6 |
|
|
91317-06050-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт ボルト，ソケツトヘツド; | |
7 |
|
|
91317-06050-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Прокладка | |
8 |
|
|
93210-13361-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Пробка, винт | |
9 |
|
|
90340-08002-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка с резьбой | |
9 |
|
|
90340-08M04-00
Заглушка с резьбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка | |
10 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пробка, винт | |
11 |
|
|
90340-36076-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка | |
12 |
|
|
93210-357A3-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка Ｏ−リング; | |
12 |
|
|
93210-36510-00
Прокладка Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Винт | |
13 |
|
|
98517-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
13 |
|
|
98511-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Зажим | |
14 |
|
|
90462-16102-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Crankcase Cover Assy 2 クランクケースカバーアセンブリ ２; | |
15 |
|
|
3SX-15420-01-00
Crankcase Cover Assy 2 クランクケースカバーアセンブリ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Демпфер ．ダンパ，エンジンマウント １; | |
16 |
|
|
3GV-15316-00-00
Демпфер ．ダンパ，エンジンマウント １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт ボルト，ソケツトヘツド; | |
17 |
|
|
91317-06016-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт под шестигранник | |
18 |
|
|
90110-06138-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Crankcase Cover Assy 3 クランクケースカバーアセンブリ ３; | |
19 |
|
|
1JL-15430-01-00
Crankcase Cover Assy 3 クランクケースカバーアセンブリ ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка корпуса цепи ．カバー，クランクケースカバー; | |
20 |
|
|
1JK-15418-01-00
Крышка корпуса цепи ．カバー，クランクケースカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Кольцо резиновое ．リング，ラバー; | |
21 |
|
|
1JK-15449-00-00
Кольцо резиновое ．リング，ラバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Уплотнитель резиновый ．グロメツト; | |
22 |
|
|
1JK-15486-00-00
Уплотнитель резиновый ．グロメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ．ワツシヤ; | |
23 |
|
|
90209-05279-00
Шайба ．ワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Винт | |
24 |
|
|
98517-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
24 |
|
|
98507-05010-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Gasket, Crankcase Cover 3 ガスケツト，クランクケースカバー ３; | |
25 |
|
|
4DW-15462-00-00
Gasket, Crankcase Cover 3 ガスケツト，クランクケースカバー ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Установочный штифт | |
26 |
|
|
99530-12016-00
Установочный штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Установочный штифт | |
26 |
|
|
99510-12016-00
Установочный штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт ボルト，ソケツトヘツド; | |
27 |
|
|
913-17060-25-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
28 | | Болт под шестигранник | |
28 |
|
|
90110-06138-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт диагональный | |
29 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド; | |
29 |
|
|
90110-06237-00
Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Oil Seal (S7-14-27-6-Hs) ．オイルシール; Ｓ７−１４−２５−５５−１−ＨＳ | |
30 |
|
|
93101-14092-00
Oil Seal (S7-14-27-6-Hs) ．オイルシール; Ｓ７−１４−２５−５５−１−ＨＳ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Заглушка カバー，キヤツプ; | |
31 |
|
|
1JK-15417-00-00
Заглушка カバー，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт ボルト，ソケツトヘツド; | |
32 |
|
|
91317-06016-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Крышка カバー，ゼネレータ; | |
33 |
|
|
3SX-15415-00-00
Крышка カバー，ゼネレータ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Установочный штифт | |
34 |
|
|
91808-16023-00
Установочный штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Установочный штифт ピン，ダウエル; | |
34 |
|
|
99510-08016-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт диагональный | |
35 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド; | |
35 |
|
|
90110-06237-00
Болт под шестигранник ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт ボルト，ソケツトヘツド; | |
36 |
|
|
913-17060-25-00
Болт ボルト，ソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
37 | | Прокладка 1 | |
37 |
|
|
4DW-15455-00-00
Прокладка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Заглушка | |
38 |
|
|
90338-30096-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Plug(3Aj) | |
39 |
|
|
90338-21100-00
Plug(3Aj)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Кольцо/шайба スペーサ; | |
40 |
|
|
90560-07007-00
Кольцо/шайба スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
