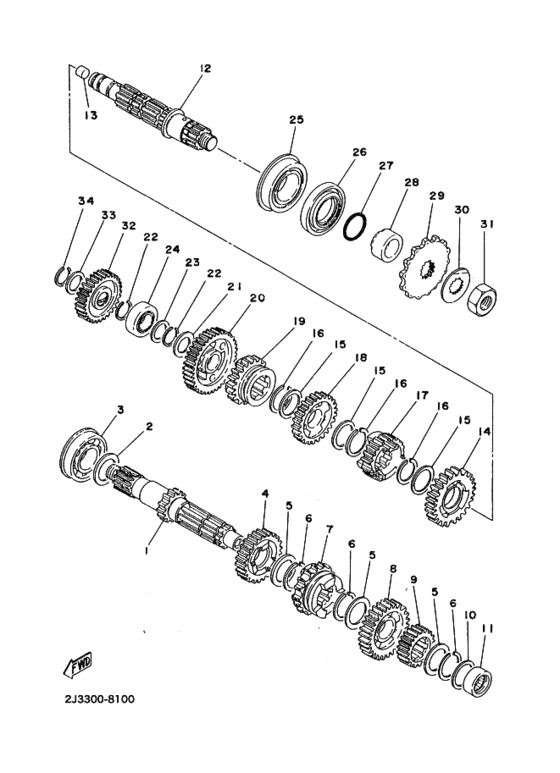

1 | | Axle, Main (14T) | |
1 |
|
|
3HT-17411-00-00
Axle, Main (14T)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Основной мост アクスル，メイン ; １４Ｔ | |
1 |
|
|
583-17411-01-00
Основной мост アクスル，メイン ; １４Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Shim 2 (25-34-0.5) | |
2 |
|
|
168-17428-01-05
Shim 2 (25-34-0.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Shim 2 (25-34-0.3) ．シム，ドライブアクスル ; ２５−３４−０３; 選択 | |
2 |
|
|
168-17428-01-03
Shim 2 (25-34-0.3) ．シム，ドライブアクスル ; ２５−３４−０３; 選択
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Подшипник ベアリング ; Ｂ４２０５ | |
3 |
|
|
93304-20501-00
Подшипник ベアリング ; Ｂ４２０５
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шестерня, 4-ая ギヤ，フオースピニオン ; ２４Ｔ | |
4 |
|
|
583-17141-00-00
Шестерня, 4-ая ギヤ，フオースピニオン ; ２４Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба | |
5 |
|
|
90201-253K0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба (t=1.0) ワツシヤ，プレート; | |
5 |
|
|
90201-25287-00
Шайба (t=1.0) ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
6 | | Пружинное стопорное кольцо サークリツプ; （２５φ特殊） | |
6 |
|
|
93440-25020-00
Пружинное стопорное кольцо サークリツプ; （２５φ特殊）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
7 | | Not Available | |
7 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шестерня, 3-ая ギヤ，サードピニオン ; ２１Ｔ | |
7 |
|
|
583-17131-02-00
Шестерня, 3-ая ギヤ，サードピニオン ; ２１Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Not Available | |
8 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шестерня, 5-ая ギヤ，フイフスピニオン ; ２７Ｔ | |
8 |
|
|
583-17151-01-00
Шестерня, 5-ая ギヤ，フイフスピニオン ; ２７Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шестерня, 2-ая ギヤ，セカンドピニオン ; １８Ｔ | |
9 |
|
|
583-17121-00-00
Шестерня, 2-ая ギヤ，セカンドピニオン ; １８Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба ワツシヤ，プレート ; １３２−１７２１６−００ | |
10 |
|
|
90201-20266-00
Шайба ワツシヤ，プレート ; １３２−１７２１６−００
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Подшипник | |
11 |
|
|
93311-42077-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
11 |
|
|
93311-42012-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Ведущий мост | |
12 |
|
|
999-99019-86-00
Ведущий мост
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ведущий мост | |
12 |
|
|
2H0-17421-00-00
Ведущий мост
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Plug, Spec''l Shape | |
13 |
|
|
90338-09066-00
Plug, Spec''l Shape
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шестерня, 2-ого колеса) ギヤ，セカンドホイール ; ２８Ｔ | |
14 |
|
|
583-17221-00-00
Шестерня, 2-ого колеса) ギヤ，セカンドホイール ; ２８Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
90201-253K0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба (t=1.0) ワツシヤ，プレート; | |
15 |
|
|
90201-25287-00
Шайба (t=1.0) ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Пружинное стопорное кольцо サークリツプ; （２５φ特殊） | |
16 |
|
|
93440-25020-00
Пружинное стопорное кольцо サークリツプ; （２５φ特殊）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
17 | | Not Available | |
17 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шестерня, 5-ого колеса ギヤ，フイフスホイール ; ２１Ｔ | |
17 |
|
|
583-17251-01-00
Шестерня, 5-ого колеса ギヤ，フイフスホイール ; ２１Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Not Available | |
18 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шестерня, 3-го колеса ギヤ，サードホイール ; ２５Ｔ | |
18 |
|
|
583-17231-01-00
Шестерня, 3-го колеса ギヤ，サードホイール ; ２５Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шестерня, 4-го колеса ギヤ，フオースホイール ; ２２Ｔ | |
19 |
|
|
583-17241-00-00
Шестерня, 4-го колеса ギヤ，フオースホイール ; ２２Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шестерня, первого колеса ギヤ，フアーストホイール ; ３３Ｔ | |
20 |
|
|
583-17211-00-00
Шестерня, первого колеса ギヤ，フアーストホイール ; ３３Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба ワツシヤ，プレート ; １６８−１７１１６−００ | |
21 |
|
|
90201-20278-00
Шайба ワツシヤ，プレート ; １６８−１７１１６−００
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Пружинное стопорное кольцо サークリツプ ; Ｓ−２０ | |
22 |
|
|
93410-20038-00
Пружинное стопорное кольцо サークリツプ ; Ｓ−２０
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ワツシヤ，プレート ; １３２−１７２１６−００ | |
23 |
|
|
90201-20266-00
Шайба ワツシヤ，プレート ; １３２−１７２１６−００
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Bearing, Cylinder.#13 | |
24 |
|
|
93313-32008-00
Bearing, Cylinder.#13
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Подшипник ベアリング ; Ｂ６３０５ | |
25 |
|
|
93306-30517-00
Подшипник ベアリング ; Ｂ６３０５
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Сальник | |
26 |
|
|
931-02354-69-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник オイルシール ; ＳＤ−３５−６２−１０ＬＨＳ | |
26 |
|
|
931-02351-80-00
Сальник オイルシール ; ＳＤ−３５−６２−１０ＬＨＳ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка ．．Ｏ−リング ; １９−２１７ | |
27 |
|
|
93210-22298-00
Прокладка ．．Ｏ−リング ; １９−２１７
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Манжета カラー; | |
28 |
|
|
90387-25646-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Звезда 17 зуб | |
29 |
|
|
938-5E171-32-00
Звезда 17 зуб
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sprocket, Drive (17T) スプロケツト，ドライブ ; １７Ｔ; 選択 | |
29 |
|
|
168-17461-70-00
Sprocket, Drive (17T) スプロケツト，ドライブ ; １７Ｔ; 選択
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Sprocket, Drive 16T | |
29 |
|
|
9385E-16114-00
Sprocket, Drive 16T
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Звездочка スプロケツト，ドライブ ; １６Ｔ; 選択 スタンダード | |
29 |
|
|
168-17461-60-00
Звездочка スプロケツト，ドライブ ; １６Ｔ; 選択 スタンダード
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Ведущая звёздочка | |
29 |
|
|
3HE-17460-00-00
Ведущая звёздочка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Sprocket, Drive (15T) スプロケツト，ドライブ ; １５Ｔ; 選択 | |
29 |
|
|
168-17461-50-00
Sprocket, Drive (15T) スプロケツト，ドライブ ; １５Ｔ; 選択
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба, стопорная | |
30 |
|
|
902-15212-90-00
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба-замок ワツシヤ，ロツク ; １５６−１７４６４−０１ | |
30 |
|
|
90215-21022-00
Шайба-замок ワツシヤ，ロツク ; １５６−１７４６４−０１
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Гайка ナツト，ロツク ; １５２−１７４６３−００ | |
31 |
|
|
90179-18020-00
Гайка ナツト，ロツク ; １５２−１７４６３−００
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Шестерня кик-стартера ギヤ，キツクアイドル ; ２７Ｔ | |
32 |
|
|
583-15651-00-00
Шестерня кик-стартера ギヤ，キツクアイドル ; ２７Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба | |
33 |
|
|
90201-177G4-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート ; １５６−１７１１６−００ | |
33 |
|
|
90201-17255-00
Шайба ワツシヤ，プレート ; １５６−１７１１６−００
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Пружинное стопорное кольцо | |
34 |
|
|
93410-17X00-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо サークリツプ ; Ｓ−１７ | |
34 |
|
|
93410-17008-00
Пружинное стопорное кольцо サークリツプ ; Ｓ−１７
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
