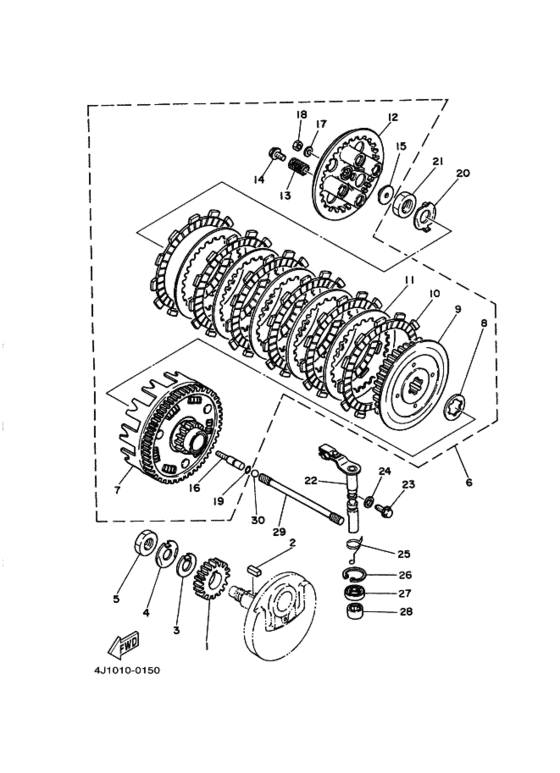

1 | | Вал с шестерней ギア，プライマリドライブ ; ２３Ｔ | |
1 |
|
|
3Y6-16111-02-00
Вал с шестерней ギア，プライマリドライブ ; ２３Ｔ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Шпонка キー，ストレイト; | |
2 |
|
|
90282-07041-00
Шпонка キー，ストレイト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Шайба, стопорная | |
3 |
|
|
90215-16156-00
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба, стопорная | |
4 |
|
|
90215-16222-00
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба, стопорная | |
4 |
|
|
90215-16157-00
Шайба, стопорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка | |
5 |
|
|
90170-16343-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
5 |
|
|
90170-16256-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Clutch Assembly | |
6 |
|
|
3Y6-16300-01-00
Clutch Assembly
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Корзина сцепления ．プライマリドリブンギアコンプリート ７２／１７Ｔ; | |
7 |
|
|
3Y6-16150-01-00
Корзина сцепления ．プライマリドリブンギアコンプリート ７２／１７Ｔ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба 1 ．プレート，スラスト １; | |
8 |
|
|
3Y1-16154-00-00
Шайба 1 ．プレート，スラスト １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Внутренняя корзина ．ボス，クラツチ; | |
9 |
|
|
3Y1-16371-00-00
Внутренняя корзина ．ボス，クラツチ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Плата | |
10 |
|
|
5Y1-16321-00-00
Плата
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата ．プレート，フリクシヨン; | |
10 |
|
|
583-16321-00-00
Плата ．プレート，フリクシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
11 | | Диск сцепления 2 ．プレート，クラツチ ２; | |
11 |
|
|
360-16325-00-00
Диск сцепления 2 ．プレート，クラツチ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
12 | | Нажимной диск 1 ．プレート，プレツシヤー １; | |
12 |
|
|
3Y1-16351-00-00
Нажимной диск 1 ．プレート，プレツシヤー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина компрессора ．スプリング，コンプレツシヨン; | |
13 |
|
|
90501-26148-00
Пружина компрессора ．スプリング，コンプレツシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Винт с шайбой ．スクリユ，ウイズワツシヤ; | |
14 |
|
|
90159-06016-00
Винт с шайбой ．スクリユ，ウイズワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
15 | | Plate, Push | |
15 |
|
|
1W1-16358-01-00
Plate, Push
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Plate, Push ．プレート，プツシユ; | |
15 |
|
|
1W1-16358-00-00
Plate, Push ．プレート，プツシユ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Нажимной шток 1 ．ロツド，プツシユ １; | |
16 |
|
|
3Y1-16356-01-00
Нажимной шток 1 ．ロツド，プツシユ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
92990-06200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレーン; | |
17 |
|
|
92901-06200-00
Шайба ．ワツシヤ，プレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Гайка | |
18 |
|
|
95380-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка ．ナツト; | |
18 |
|
|
95301-06600-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Прокладка | |
19 |
|
|
93210-06632-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．Ｏ−リング; | |
19 |
|
|
93210-06422-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба блокирующая | |
20 |
|
|
90215-20159-00
Шайба блокирующая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
90170-20327-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
21 |
|
|
90170-20257-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Рукоятка нажима プツシユレバーアセンブリ; | |
22 |
|
|
3Y1-16380-01-00
Рукоятка нажима プツシユレバーアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
90149-08067-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба | |
24 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
24 |
|
|
90430-08119-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Пружина スプリング，トーシヨン; | |
25 |
|
|
90508-14433-00
Пружина スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружинное стопорное кольцо サークリツプ; | |
26 |
|
|
93420-28055-00
Пружинное стопорное кольцо サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Сальник オイルシール; | |
27 |
|
|
93102-14209-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Подшипник | |
28 |
|
|
93315-31449-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник | |
28 |
|
|
93315-31428-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Нажимной шток 2 | |
29 |
|
|
3Y6-16357-00-00
Нажимной шток 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шарик | |
30 |
|
|
93511-32027-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шарик ボール; | |
30 |
|
|
93511-32017-00
Шарик ボール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
