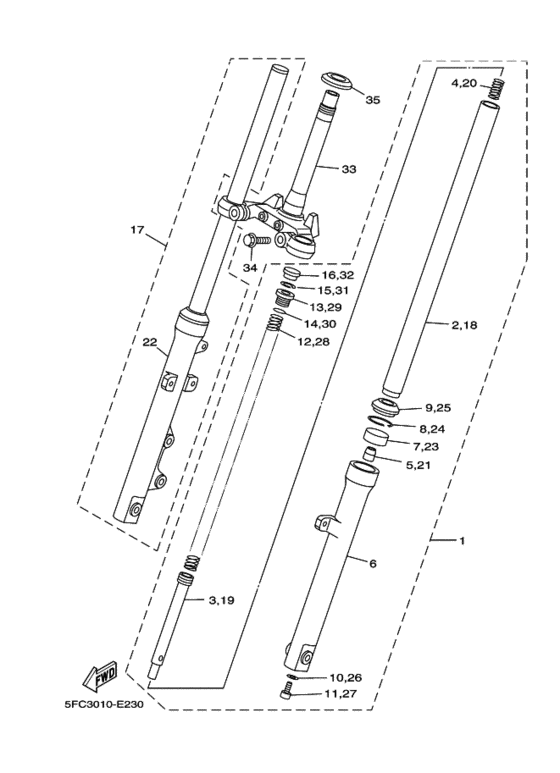

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; ＵＲ ＹＢ | |
1 |
|
|
5FC-23102-20-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; ＵＲ ＹＢ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Внутренняя труба ．インナチユーブコンプリート １; （＊１） | |
2 |
|
|
5FC-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
3 |
|
|
5FC-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Пружина ．スプリング，リバウンド; | |
4 |
|
|
5R2-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Ось ．スピンドル，テーパ; | |
5 |
|
|
3VP-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Tube, Outer (L.h) ．チユーブ，アウタ Ｌ; ＵＲ ＹＢ （＊２） | |
6 |
|
|
5FC-23126-20-00
Tube, Outer (L.h) ．チユーブ，アウタ Ｌ; ＵＲ ＹＢ （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Сальник ．オイルシール; （＊３） | |
7 |
|
|
5FC-23145-00-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Стопорное кольцо ．サークリツプ; | |
8 |
|
|
93450-40N50-00
Стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение ．シール，ダスト; | |
9 |
|
|
5FC-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба | |
10 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка | |
10 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
10 |
|
|
90201-081E6-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
11 |
|
|
90110-08N51-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
12 |
|
|
5FC-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт ．ボルト，キヤツプ; | |
13 |
|
|
3VP-23111-00-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка ．Ｏ−リング; | |
14 |
|
|
93210-16500-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Стопорное кольцо ．サークリツプ; | |
15 |
|
|
3VP-23183-00-00
Стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка ．プラグ，インナチユーブ; | |
16 |
|
|
5FC-23154-00-00
Крышка ．プラグ，インナチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト; ＵＲ ＹＢ | |
17 |
|
|
5FC-23103-20-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト; ＵＲ ＹＢ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Внутренняя труба ．インナチユーブコンプリート １; （＊１） | |
18 |
|
|
5FC-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
19 |
|
|
5FC-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружина ．スプリング，リバウンド; | |
20 |
|
|
5R2-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Ось ．スピンドル，テーパ; | |
21 |
|
|
3VP-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Труба вилки ．チユーブ，アウタ Ｒ; ＵＲ ＹＢ （＊２） | |
22 |
|
|
5FC-23136-20-00
Труба вилки ．チユーブ，アウタ Ｒ; ＵＲ ＹＢ （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Сальник ．オイルシール; （＊３） | |
23 |
|
|
5FC-23145-00-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Стопорное кольцо ．サークリツプ; | |
24 |
|
|
93450-40N50-00
Стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Уплотнение ．シール，ダスト; | |
25 |
|
|
5FC-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Шайба | |
26 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Прокладка | |
26 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
26 |
|
|
90201-081E6-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
27 |
|
|
90110-08N51-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
28 |
|
|
5FC-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт ．ボルト，キヤツプ; | |
29 |
|
|
3VP-23111-00-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка ．Ｏ−リング; | |
30 |
|
|
93210-16500-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Стопорное кольцо ．サークリツプ; | |
31 |
|
|
3VP-23183-00-00
Стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Крышка ．プラグ，インナチユーブ; | |
32 |
|
|
5FC-23154-00-00
Крышка ．プラグ，インナチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн нижний アンダブラケツトコンプリート; | |
33 |
|
|
5FC-23340-10-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт ボルト，フランジ; | |
34 |
|
|
95027-10030-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Обойма подшипника 1 レース，ボール １; | |
35 |
|
|
156-23411-00-00
Обойма подшипника 1 レース，ボール １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
