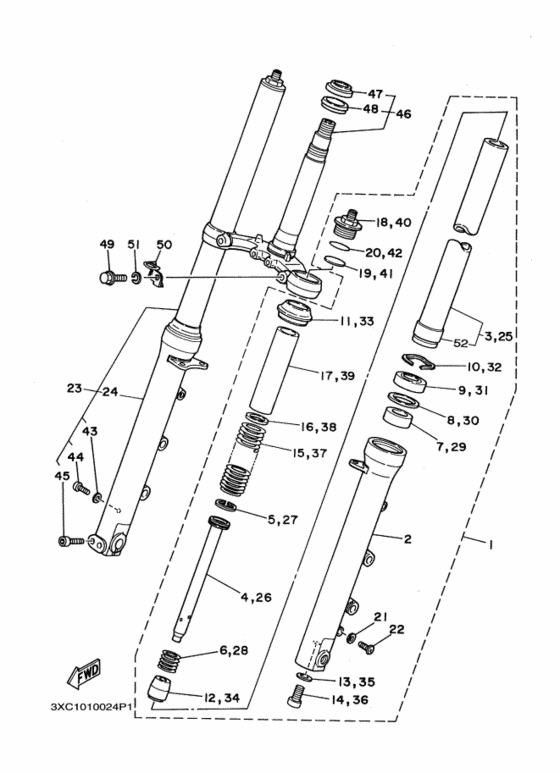

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
3XC-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１） | |
2 |
|
|
3XC-23126-00-00
Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя труба ．インナチユーブコンプリート １; （＊２） | |
3 |
|
|
3XC-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень | |
4 |
|
|
3XC-23171-01-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень ．ピストン，フロントフオーク; | |
4 |
|
|
3XC-23171-00-00
Поршень ．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Кольцо поршневое ．リング，ピストン; | |
5 |
|
|
3LN-23157-00-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Пружина ．スプリング，リバウンド; | |
6 |
|
|
3LN-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Металическая вставка 1 ．メタル，スライド １; | |
7 |
|
|
3XC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Пружина ．ガイド，カバーアツパ; | |
8 |
|
|
1UF-23115-00-00
Пружина ．ガイド，カバーアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Сальник | |
9 |
|
|
5GJ-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊３） | |
9 |
|
|
93110-38024-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Зажим сальника ．クリツプ，オイルシール; | |
10 |
|
|
1UF-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Уплотнение | |
11 |
|
|
5GJ-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
11 |
|
|
3XC-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Ось ．スピンドル，テーパ; | |
12 |
|
|
3LN-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба | |
13 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка | |
13 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．ガスケツト; | |
13 |
|
|
90430-08155-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Bolt, Hexagon Socket Head | |
14 |
|
|
91314-08025-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト; | |
14 |
|
|
91311-08025-00
Bolt, Hexagon Socket Head ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
15 |
|
|
3XC-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
902-01202-79-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
16 |
|
|
3LN-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо/шайба ．スペーサ; | |
17 |
|
|
3LN-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт ．ボルト，キヤツプ; | |
18 |
|
|
3XC-23111-00-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
19 |
|
|
3L6-23143-00-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Прокладка ．Ｏ−リング; | |
20 |
|
|
93210-30694-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Прокладка ．ガスケツト，ドレーンプラグ; | |
21 |
|
|
5U8-23129-00-00
Прокладка ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
901-59041-44-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
98517-04016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
22 |
|
|
98501-04006-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
23 |
|
|
3XC-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Труба вилки ．チユーブ，アウタ ２; （＊１） | |
24 |
|
|
3XC-23136-00-00
Труба вилки ．チユーブ，アウタ ２; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Внутренняя труба ．インナチユーブコンプリート １; （＊２） | |
25 |
|
|
3XC-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Поршень | |
26 |
|
|
3XC-23171-01-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень ．ピストン，フロントフオーク; | |
26 |
|
|
3XC-23171-00-00
Поршень ．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо поршневое ．リング，ピストン; | |
27 |
|
|
3LN-23157-00-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пружина ．スプリング，リバウンド; | |
28 |
|
|
3LN-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Металическая вставка 1 ．メタル，スライド １; | |
29 |
|
|
3XC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Пружина ．ガイド，カバーアツパ; | |
30 |
|
|
1UF-23115-00-00
Пружина ．ガイド，カバーアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Сальник | |
31 |
|
|
5GJ-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊３） | |
31 |
|
|
93110-38024-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Зажим сальника ．クリツプ，オイルシール; | |
32 |
|
|
1UF-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Уплотнение | |
33 |
|
|
5GJ-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
33 |
|
|
3XC-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Ось ．スピンドル，テーパ; | |
34 |
|
|
3LN-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Шайба | |
35 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка | |
35 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка ．ガスケツト; | |
35 |
|
|
90430-08155-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Bolt, Hexagon Socket Head | |
36 |
|
|
91314-08025-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト; | |
36 |
|
|
91311-08025-00
Bolt, Hexagon Socket Head ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
37 |
|
|
3XC-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Шайба | |
38 |
|
|
902-01202-79-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
38 |
|
|
3LN-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Кольцо/шайба ．スペーサ; | |
39 |
|
|
3LN-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Болт ．ボルト，キヤツプ; | |
40 |
|
|
3XC-23111-00-00
Болт ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
41 |
|
|
3L6-23143-00-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Прокладка ．Ｏ−リング; | |
42 |
|
|
93210-30694-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Прокладка ．ガスケツト，ドレーンプラグ; | |
43 |
|
|
5U8-23129-00-00
Прокладка ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Болт | |
44 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Винт | |
44 |
|
|
901-59041-44-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Винт | |
44 |
|
|
98517-04016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
44 |
|
|
98501-04006-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт | |
45 |
|
|
91317-08045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
45 |
|
|
91311-08045-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Кронштейн нижний アンダブラケツトコンプリート; | |
46 |
|
|
3XC-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Обойма подшипника 1 ．レース，ボール １; | |
47 |
|
|
156-23411-00-00
Обойма подшипника 1 ．レース，ボール １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Уплотнение ．シール，ステアリング; | |
48 |
|
|
164-23462-00-00
Уплотнение ．シール，ステアリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Болт | |
49 |
|
|
958-17100-30-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
49 |
|
|
95821-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Направляющая троса ガイド，ケーブル; | |
50 |
|
|
3HM-2331E-00-00
Направляющая троса ガイド，ケーブル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Шайба | |
51 |
|
|
92907-10100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
51 |
|
|
92906-10100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Пластина металическая ．．メタル，スライド; | |
52 |
|
|
3XC-23135-00-00
Пластина металическая ．．メタル，スライド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
