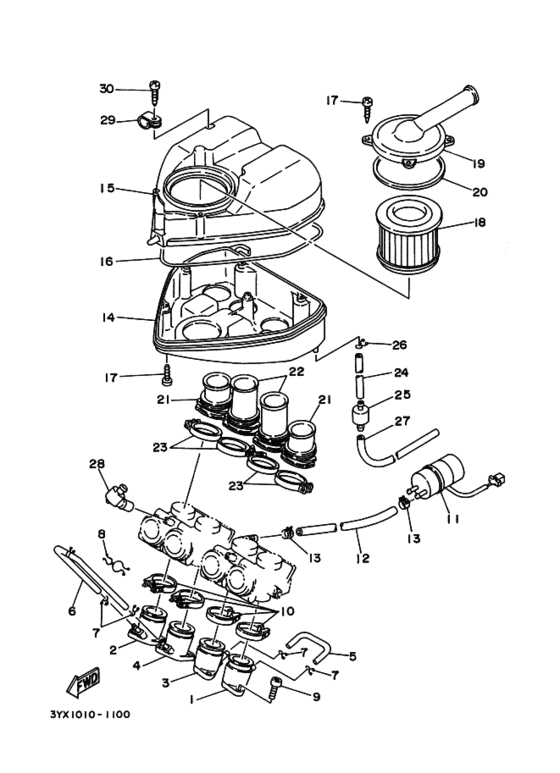

1 | | Патрубок карбюратора 1 | |
1 |
|
|
1HX-13586-00-00
Патрубок карбюратора 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Патрубок | |
2 |
|
|
1HX-13596-00-00
Патрубок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Патрубок карбюратора 1 | |
3 |
|
|
3YX-13586-00-00
Патрубок карбюратора 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Патрубок | |
4 |
|
|
3YX-13596-00-00
Патрубок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шланг ホース １; | |
5 |
|
|
3YX-13545-00-00
Шланг ホース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Balance Pipe Assy バランスパイプアセンブリ; | |
6 |
|
|
3YX-13540-00-00
Balance Pipe Assy バランスパイプアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Зажим | |
7 |
|
|
90467-08021-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Зажим | |
8 |
|
|
90464-26114-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
8 |
|
|
90464-24042-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
91317-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
9 |
|
|
91316-06020-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
10 | | Хомут | |
10 |
|
|
4TR-13474-01-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Хомут | |
10 |
|
|
1HX-13575-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Топливная помпа フユエルポンプコンプリート; | |
11 |
|
|
3YX-13907-01-00
Топливная помпа フユエルポンプコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Hose (L300) | |
12 |
|
|
90445-146F9-00
Hose (L300)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L260) ホース; | |
12 |
|
|
90445-142H0-00
Hose (L260) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Хомут пружинный クリツプ; | |
13 |
|
|
90467-13133-00
Хомут пружинный クリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Корпус воздушного фильтра 1 ケース，エアクリーナー １; | |
14 |
|
|
3YX-14411-00-00
Корпус воздушного фильтра 1 ケース，エアクリーナー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Корпус воздушного фильтра 2 ケース，エアクリーナー ２; | |
15 |
|
|
3YX-14421-00-00
Корпус воздушного фильтра 2 ケース，エアクリーナー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Уплотнитель シール; | |
16 |
|
|
3YX-14457-00-00
Уплотнитель シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шуруп | |
17 |
|
|
97780-50125-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
18 | | Фильтрующий элемент エレメント，エアクリーナ; | |
18 |
|
|
3TJ-14451-00-00
Фильтрующий элемент エレメント，エアクリーナ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Корпус очистителя воздуха キヤツプ，クリーナーケース １; | |
19 |
|
|
3YX-14412-00-00
Корпус очистителя воздуха キヤツプ，クリーナーケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Валик | |
20 |
|
|
1VJ-14462-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик シール; | |
20 |
|
|
5T0-14457-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Воздуховод ジヨイント，エアクリーナー １; | |
21 |
|
|
1HX-14453-00-00
Воздуховод ジヨイント，エアクリーナー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Воздуховод ジヨイント，エアクリーナー １; | |
22 |
|
|
3YX-14453-00-00
Воздуховод ジヨイント，エアクリーナー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Зажим шланга | |
23 |
|
|
90450-54008-00
Зажим шланга
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим шланга ホースクランプアセンブリ; | |
23 |
|
|
90450-54001-00
Зажим шланга ホースクランプアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Hose (L) | |
24 |
|
|
90445-112E1-00
Hose (L)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L) ホース; | |
24 |
|
|
90445-11152-00
Hose (L) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Фильтр | |
25 |
|
|
4X7-2149Y-00-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Зажим | |
26 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Зажим | |
26 |
|
|
90467-100A1-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
26 |
|
|
90467-10008-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Hose (L800) | |
27 |
|
|
90445-114A1-00
Hose (L800)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L460) ホース; | |
27 |
|
|
90445-11153-00
Hose (L460) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Трубка | |
28 |
|
|
3LN-14197-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Зажим | |
29 |
|
|
90464-18029-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Нарезной винт | |
30 |
|
|
97780-50620-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ybs83-520 Screw,panh.tapping | |
30 |
|
|
97780-50120-00
Ybs83-520 Screw,panh.tapping
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
