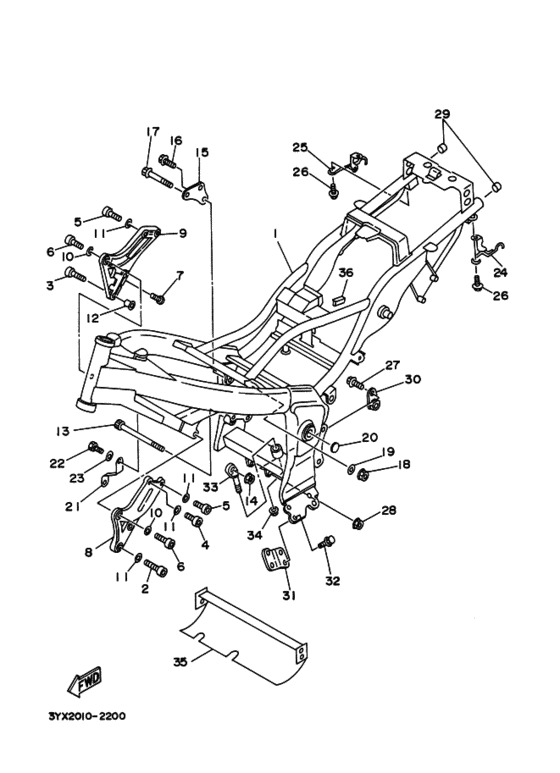

1 | | Frame Comp フレームコンプリート; ＵＲ グレーメタリツク １ ブルー，レツド ヨウ | |
1 |
|
|
3YX-21110-00-P0
Frame Comp フレームコンプリート; ＵＲ グレーメタリツク １ ブルー，レツド ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Frame Comp フレームコンプリート; ＵＲ ブルーイツシユブラツク ２ シルバー ヨウ | |
1 |
|
|
3YX-21110-00-7B
Frame Comp フレームコンプリート; ＵＲ ブルーイツシユブラツク ２ シルバー ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Bolt, Hexagon Socket Head | |
2 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
2 |
|
|
91311-08030-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt, Hexagon Socket Head | |
3 |
|
|
91314-08035-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
3 |
|
|
91311-08035-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Bolt, Hexagon Socket Head | |
4 |
|
|
91314-08025-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
4 |
|
|
91311-08025-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Bolt, Hexagon Socket Head | |
5 |
|
|
91314-08020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
5 |
|
|
91311-08020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Bolt, Hexagon Socket Head | |
6 |
|
|
91314-10020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
6 |
|
|
91311-10020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
92017-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ボタンヘツド; | |
7 |
|
|
92011-08020-00
Болт ボルト，ボタンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Stay, Engine 1 ステー，エンジン ２; ＵＲ シルバー ヨウ | |
8 |
|
|
3YX-21315-10-00
Stay, Engine 1 ステー，エンジン ２; ＵＲ シルバー ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Stay, Engine 1 ステー，エンジン ２; ＵＲ ブルー，レツド ヨウ | |
8 |
|
|
3YX-21315-00-00
Stay, Engine 1 ステー，エンジン ２; ＵＲ ブルー，レツド ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кронштейн двигателя ステー，エンジン ３; ＵＲ シルバー ヨウ | |
9 |
|
|
3YX-21316-10-00
Кронштейн двигателя ステー，エンジン ３; ＵＲ シルバー ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кронштейн двигателя ステー，エンジン ３; ＵＲ ブルー，レツド ヨウ | |
9 |
|
|
3YX-21316-00-00
Кронштейн двигателя ステー，エンジン ３; ＵＲ ブルー，レツド ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Шайба ワツシヤ，プレート; | |
10 |
|
|
90201-08759-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
92990-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
11 |
|
|
92901-08600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
12 | | Воротник カラー; | |
12 |
|
|
90387-092Y4-00
Воротник カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Bolt, Hexagon Socket Head ボルト，ヘキサコンソケツトヘツド; | |
13 |
|
|
90110-10109-00
Bolt, Hexagon Socket Head ボルト，ヘキサコンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка | |
14 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Nut, With Washer | |
14 |
|
|
95704-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, With Washer | |
14 |
|
|
95701-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Stay, Engine 4 ステー，エンジン ５; シルバー | |
15 |
|
|
1HX-21318-00-00
Stay, Engine 4 ステー，エンジン ５; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт с шайбой | |
16 |
|
|
901-0508X-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
95811-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
95817-10110-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
17 |
|
|
90105-10050-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Гайка | |
18 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Nut, With Washer | |
18 |
|
|
95704-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, With Washer | |
18 |
|
|
95701-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ワツシヤ，プレート; | |
19 |
|
|
929-90106-00-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка カバー; | |
20 |
|
|
3SX-2135F-00-00
Крышка カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Bracket, Radiator 3 ブラケツト，ラヂエター ３; | |
21 |
|
|
3YX-2142M-00-00
Bracket, Radiator 3 ブラケツト，ラヂエター ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
97080-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,kt100S/j Recoil Starter | |
22 |
|
|
97003-06012-00
Bolt,kt100S/j Recoil Starter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ワツシヤ，プレート; | |
23 |
|
|
929-90066-00-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Stay, Carrier ステー，キヤリヤー; | |
24 |
|
|
3YX-21271-00-00
Stay, Carrier ステー，キヤリヤー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Stay, Carrier ステー，キヤリヤー; | |
25 |
|
|
3YX-21272-00-00
Stay, Carrier ステー，キヤリヤー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
95817-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
26 |
|
|
95806-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
27 |
|
|
95826-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка | |
28 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, Flange (1Kg) | |
28 |
|
|
95706-10500-00
Nut, Flange (1Kg)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Крышка | |
29 |
|
|
3YX-2143A-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Крепеж, глушитель 2 ステー，マフラ ２; | |
30 |
|
|
3YX-21446-01-00
Крепеж, глушитель 2 ステー，マフラ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Скоба, переключатель | |
31 |
|
|
3LN-21453-50-00
Скоба, переключатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
95024-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
32 |
|
|
90105-06564-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн, задний нижний | |
33 |
|
|
1WG-21427-00-00
Кронштейн, задний нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Гайка | |
34 |
|
|
90179-12657-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | P66 Nut, Flange (1Uv) | |
34 |
|
|
95701-12500-00
P66 Nut, Flange (1Uv)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Сиденье シート １; | |
35 |
|
|
3YX-21266-00-00
Сиденье シート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Амортизатор ダンパ，サイドカバー; | |
36 |
|
|
21V-21717-00-00
Амортизатор ダンパ，サイドカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
