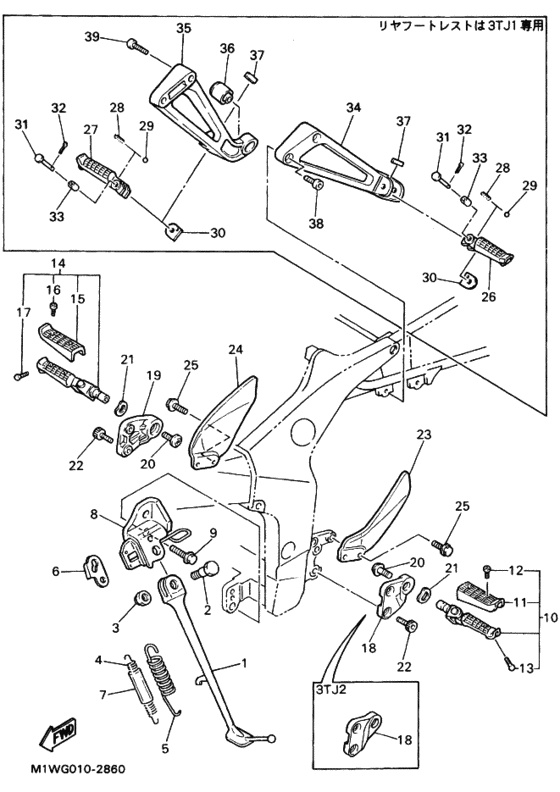

1 | | Подставка | |
1 |
|
|
4BP-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подставка | |
1 |
|
|
2KT-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Болт | |
2 |
|
|
90109-104E6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
2 |
|
|
90109-10474-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка, самоблокирующаяся | |
3 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Пружина натяжения | |
4 |
|
|
90506-18224-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Пружина натяжения | |
5 |
|
|
90506-26225-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Соединение, боковое | |
6 |
|
|
3VD-27315-00-00
Соединение, боковое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Звено | |
6 |
|
|
2KT-27315-00-00
Звено
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Guide, Side Stand | |
7 |
|
|
1TX-27351-00-00
Guide, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Кронштейн боковой | |
8 |
|
|
3TJ-27321-00-00
Кронштейн боковой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
9 |
|
|
95811-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Frt Footrest Assembly Lassembly フロントフートレストアセンブリ; レフト | |
10 |
|
|
1WG-27410-00-00
Frt Footrest Assembly Lassembly フロントフートレストアセンブリ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка, подставки для ног ．カバー，フートレスト; | |
11 |
|
|
2GH-27413-00-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Винт | |
12 |
|
|
98507-05014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツト; | |
12 |
|
|
90157-05079-00
Винт ．スクリユ，パンヘツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
901-09082-24-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
13 |
|
|
90109-082A4-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Frt Footrest Assembly Rassembly フロントフートレストアセンブリ; ライト | |
14 |
|
|
1WG-27420-00-00
Frt Footrest Assembly Rassembly フロントフートレストアセンブリ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Крышка, подставки для ног ．カバー，フートレスト; | |
15 |
|
|
2GH-27413-00-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Винт | |
16 |
|
|
98507-05014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツト; | |
16 |
|
|
90157-05079-00
Винт ．スクリユ，パンヘツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
901-09082-24-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト; | |
17 |
|
|
90109-082A4-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Струбцина ブラケツト２; | |
18 |
|
|
3TJ-27442-00-00
Струбцина ブラケツト２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Держатель | |
19 |
|
|
3HE-27443-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Держатель ブラケツト３; | |
19 |
|
|
46X-27443-01-00
Держатель ブラケツト３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Bolt,hex. Socket Button | |
20 |
|
|
901-11100-17-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
20 |
|
|
90109-103A9-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба ワツシヤ，ウエイブ; | |
21 |
|
|
90206-17084-00
Шайба ワツシヤ，ウエイブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт под шестигранник | |
22 |
|
|
90110-08199-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт под шестигранник | |
22 |
|
|
90110-08066-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Панель 1 プレート１; | |
23 |
|
|
3TJ-27445-00-00
Панель 1 プレート１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Панель 2 プレート２; | |
24 |
|
|
3TJ-27446-00-00
Панель 2 プレート２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
95024-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Flange (Small Head) ボルト，フランジ; | |
25 |
|
|
95023-06016-00
Bolt, Flange (Small Head) ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
