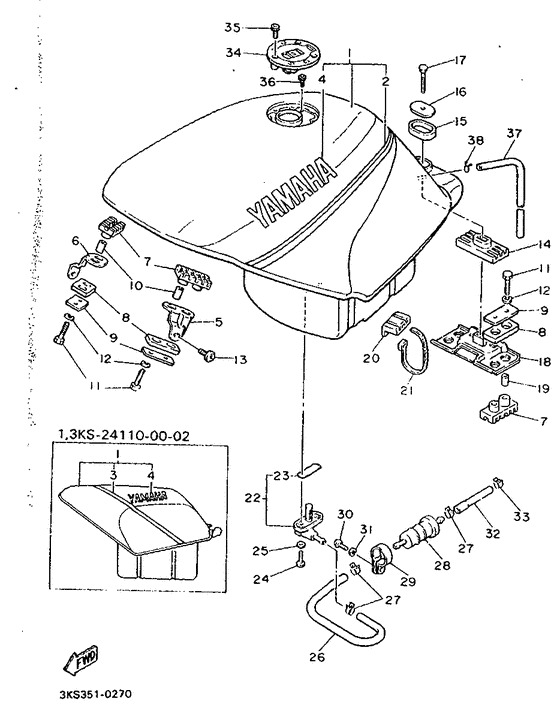

01 | | Fuel Tank Comp | |
01 |
|
|
3KS-24110-00-05
Fuel Tank Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Fuel Tank Comp Ur silky white / dark gray 1 | |
01 |
|
|
3KS-24110-00-04
Fuel Tank Comp Ur silky white / dark gray 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Fuel Tank Comp Ur vmax blue / midnight silver | |
01 |
|
|
3KS-24110-00-02
Fuel Tank Comp Ur vmax blue / midnight silver
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Not Available | |
02 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Графика топливного бака 1 Ur para sw / dg1 | |
02 |
|
|
3KS-24244-20-00
Графика топливного бака 1 Ur para sw / dg1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Графика Ur para vmb / mds | |
03 |
|
|
3KS-24246-00-00
Графика Ur para vmb / mds
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Эмблема | |
04 |
|
|
99226-00180-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема Ur para sw / dg1 | |
04 |
|
|
99226-00045-00
Эмблема Ur para sw / dg1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
04 | | Эмблема | |
04 |
|
|
99246-00160-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема Ur para vmb / mds | |
04 |
|
|
99226-00040-00
Эмблема Ur para vmb / mds
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
05 | | Bracket, Fuel Tank 1 | |
05 |
|
|
2KW-24191-00-00
Bracket, Fuel Tank 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bracket,fuel Tnk 1 | |
05 |
|
|
1AE-24191-01-00
Bracket,fuel Tnk 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Bracket, Fuel Tank 2 | |
06 |
|
|
2KW-24192-00-00
Bracket, Fuel Tank 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bracket,fuel Tnk 2 | |
06 |
|
|
1AE-24192-01-00
Bracket,fuel Tnk 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Дэмпфер соединения | |
07 |
|
|
1AE-24181-01-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
08 | | Дэмпфер соединения | |
08 |
|
|
47X-24183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
09 | | Шайба специальная | |
09 |
|
|
47X-24186-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Манжета | |
10 |
|
|
90387-060N3-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Болт шестиугольный | |
11 |
|
|
97014-06035-00
Болт шестиугольный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
11 |
|
|
97001-06035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба | |
12 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
12 |
|
|
92990-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
92017-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
90109-086A0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Дэмпфер соединения | |
14 |
|
|
1AE-24183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Дэмпфер соединения | |
15 |
|
|
3Y6-24183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба специальная | |
16 |
|
|
12R-24186-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
97017-08030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
17 |
|
|
97002-08030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Not Available | |
18 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Stay, Fuel Tank 3 Stay, fuel tank 3 | |
18 |
|
|
1AE-24117-00-00
Stay, Fuel Tank 3Stay, fuel tank 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Манжета | |
19 |
|
|
90387-060N3-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Дэмпфер соединения | |
20 |
|
|
1AE-24182-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Клипса | |
21 |
|
|
5Y9-12491-00-00
Клипса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Fuel Cock Assembly 1 | |
22 |
|
|
26H-24500-00-00
Fuel Cock Assembly 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Прокладка | |
23 |
|
|
214-24512-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
25 |
|
|
90202-05193-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Трубопровод | |
26 |
|
|
1AE-24311-01-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Clip (7K7) | |
27 |
|
|
90467-11044-00
Clip (7K7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
28 | | Топливный фильтр | |
28 |
|
|
1FK-24560-10-00
Топливный фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Фильтр | |
28 |
|
|
1FK-24560-00-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Зажим, топливный шланг 1 | |
29 |
|
|
4BR-24366-00-00
Зажим, топливный шланг 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим, топливный шланг 1 | |
29 |
|
|
1AE-24366-00-00
Зажим, топливный шланг 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Винт | |
30 |
|
|
98517-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
30 |
|
|
92501-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба | |
31 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
31 |
|
|
92990-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Трубка | |
32 |
|
|
42H-24315-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Трубка | |
32 |
|
|
1AE-24312-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Хамут | |
33 |
|
|
90467-10091-00
Хамут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Крышка | |
34 |
|
|
4FM-24602-20-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
34 |
|
|
1JK-24602-11-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт под шестигранник | |
35 |
|
|
90110-05112-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | Bolt, Hexagon Socket Head | |
36 |
|
|
91314-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
36 |
|
|
91311-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Hose (L730) | |
37 |
|
|
90445-105K7-00
Hose (L730)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L650) | |
37 |
|
|
90445-102G9-00
Hose (L650)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Зажим | |
38 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
38 |
|
|
90467-09006-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
