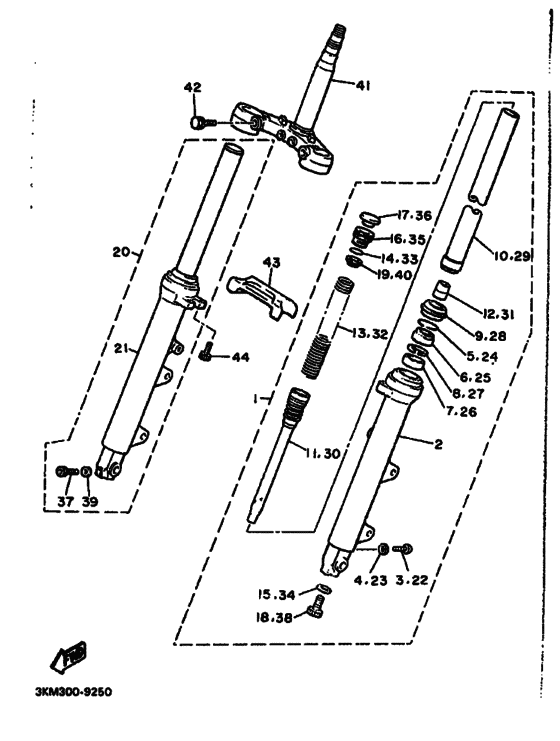

1 | | Front Fork Assy (L.h) | |
1 |
|
|
3KM-23102-00-00
Front Fork Assy (L.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Not Available | |
2 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Труба внешняя | |
2 |
|
|
3KM-23126-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная | |
3 |
|
|
4H7-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Gasket, Drain Plug | |
4 |
|
|
122-23129-00-00
Gasket, Drain Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Кольцо | |
5 |
|
|
4A1-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Сальник | |
6 |
|
|
4ES-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник | |
6 |
|
|
49A-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Металическая вставка 1 | |
7 |
|
|
30X-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба пружины | |
8 |
|
|
5K5-23149-00-00
Шайба пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение | |
9 |
|
|
33M-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Not Available | |
10 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Внутренняя трубка | |
10 |
|
|
3KM-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Цилиндр, передняя вилка | |
11 |
|
|
49A-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Ось | |
12 |
|
|
39K-23173-00-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось | |
12 |
|
|
3R6-23173-L0-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Not Available | |
13 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина передней вилки | |
13 |
|
|
49A-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка | |
14 |
|
|
1W1-23114-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Прокладка | |
15 |
|
|
509-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт стакана | |
16 |
|
|
3KM-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Чашка передней вилки | |
17 |
|
|
26H-23168-00-00
Чашка передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт диагональный | |
18 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
18 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Уплотнение пружины верх. | |
19 |
|
|
1W1-23142-L0-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Not Available | |
20 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Fork Assy (R.h) | |
20 |
|
|
3KM-23103-00-00
Front Fork Assy (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Труба внешняя | |
21 |
|
|
3KM-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная | |
22 |
|
|
4H7-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Gasket, Drain Plug | |
23 |
|
|
122-23129-00-00
Gasket, Drain Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Кольцо | |
24 |
|
|
4A1-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Сальник | |
25 |
|
|
4ES-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник | |
25 |
|
|
49A-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Металическая вставка 1 | |
26 |
|
|
30X-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба пружины | |
27 |
|
|
5K5-23149-00-00
Шайба пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнение | |
28 |
|
|
33M-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Not Available | |
29 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Внутренняя трубка | |
29 |
|
|
3KM-23110-00-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Цилиндр, передняя вилка | |
30 |
|
|
49A-23170-00-00
Цилиндр, передняя вилка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Ось | |
31 |
|
|
39K-23173-00-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось | |
31 |
|
|
3R6-23173-L0-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Not Available | |
32 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина передней вилки | |
32 |
|
|
49A-23141-00-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка | |
33 |
|
|
1W1-23114-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Прокладка | |
34 |
|
|
509-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт стакана | |
35 |
|
|
3KM-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Чашка передней вилки | |
36 |
|
|
26H-23168-00-00
Чашка передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Bolt, Hexagon Socket Head | |
37 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт оси | |
37 |
|
|
1WG-23128-00-00
Болт оси
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Болт диагональный | |
38 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
38 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба | |
39 |
|
|
90201-08085-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Уплотнение пружины верх. | |
40 |
|
|
1W1-23142-L0-00
Уплотнение пружины верх.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кронштейн нижний | |
41 |
|
|
49A-23340-00-00
Кронштейн нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Not Available | |
42 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
42 |
|
|
4G0-23346-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Not Available | |
43 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Brace, Fork | |
43 |
|
|
3KM-2313A-00-00
Brace, Fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Болт диагональный | |
44 |
|
|
91314-06020-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт диагональный | |
44 |
|
|
31A-23181-30-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
