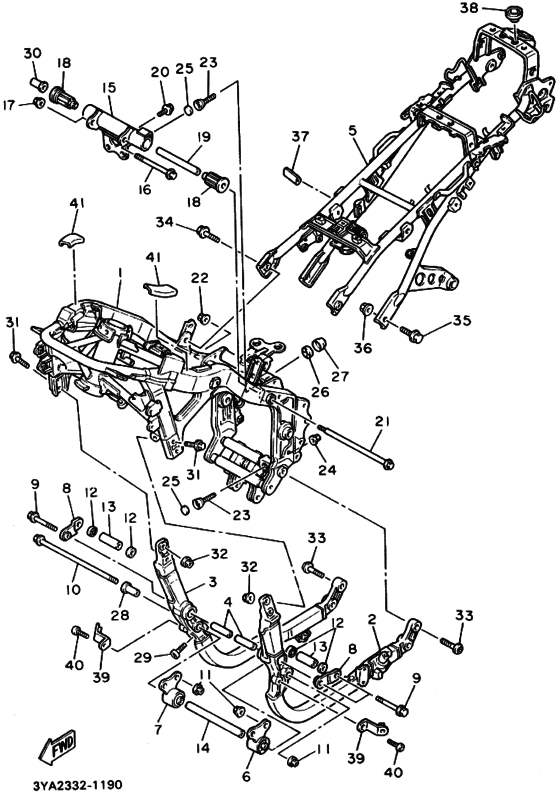

1 | | Frame Comp | |
1 |
|
|
4AY-21110-00-35
Frame Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Рама フレームコンプリート; シルバー | |
1 |
|
|
4AH-21110-01-35
Рама フレームコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Нижняя труба ダウンチユーブコンプリート; シルバー | |
2 |
|
|
3XW-21140-00-35
Нижняя труба ダウンチユーブコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Нижняя труба ダウンチユーブコンプリート ２; シルバー | |
3 |
|
|
3XW-21150-00-35
Нижняя труба ダウンチユーブコンプリート ２; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Втулка | |
4 |
|
|
3GB-22123-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Задняя рама リヤフレームコンプリート; ヤマハ ブラツク | |
5 |
|
|
4CC-21190-00-33
Задняя рама リヤフレームコンプリート; ヤマハ ブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Eng Brkt Sub-Comp1Sub-Comp. 1 エンジンブラケツトサブコンプリート １; | |
6 |
|
|
3XW-2140X-00-00
Eng Brkt Sub-Comp1Sub-Comp. 1 エンジンブラケツトサブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Eng Brkt Sub-Comp2Sub-Comp. 2 エンジンブラケツトサブコンプリート ２; | |
7 |
|
|
3XW-2140Y-00-00
Eng Brkt Sub-Comp2Sub-Comp. 2 エンジンブラケツトサブコンプリート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Подставка, двигатель 3 ステー，エンジン ３; | |
8 |
|
|
3XW-21316-00-00
Подставка, двигатель 3 ステー，エンジン ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Болт flange hex ボルト，ワツシヤベースドヘツド; | |
9 |
|
|
90105-12598-00
Болт flange hex ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Болт flange hex ボルト，ワツシヤベースドヘツド; | |
10 |
|
|
90105-12106-00
Болт flange hex ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Гайка | |
11 |
|
|
90179-12657-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
11 |
|
|
90179-12421-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
12 | | Пыльник カバー，ダスト; | |
12 |
|
|
3XW-2217H-00-00
Пыльник カバー，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Манжета カラー; | |
13 |
|
|
90387-124X8-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Кольцо/шайба スペーサ; | |
14 |
|
|
90560-12374-00
Кольцо/шайба スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Подставка, двигатель 3 ステー，エンジン ３; | |
15 |
|
|
3XW-21317-00-00
Подставка, двигатель 3 ステー，エンジン ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт ボルト，ワツシヤベースドヘツド; | |
16 |
|
|
90105-10183-00
Болт ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка самоконтрящаяся | |
17 |
|
|
90185-10170-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся ナツト，セルフロツキング; | |
17 |
|
|
95601-10200-00
Гайка, самоблокирующаяся ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Амортизатор | |
18 |
|
|
3XW-21488-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Распорка スペーサ，エンジンマウンント; | |
19 |
|
|
36Y-15327-00-00
Распорка スペーサ，エンジンマウンント;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
20 |
|
|
95812-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт flange hex | |
21 |
|
|
90105-12787-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
21 |
|
|
90105-12523-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка | |
22 |
|
|
90179-12657-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
22 |
|
|
90179-12421-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт регулятора | |
23 |
|
|
3XW-21495-00-00
Болт регулятора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка | |
24 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Nut, With Washer | |
24 |
|
|
95704-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, With Washer | |
24 |
|
|
95701-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Демпфер стопора ダンパ，ストツパ; | |
25 |
|
|
3XW-2140A-00-00
Демпфер стопора ダンパ，ストツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
3XW-21494-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Plug (3Xw) | |
27 |
|
|
90331-32097-00
Plug (3Xw)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Манжета カラー; | |
28 |
|
|
90387-123X4-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Bolt, Hexagon Socket Head | |
29 |
|
|
91314-10020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
29 |
|
|
91311-10020-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Collar (3Xw) カラー; | |
30 |
|
|
90387-120Y4-00
Collar (3Xw) カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Not Available | |
31 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
31 |
|
|
90105-10635-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка | |
32 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Nut, With Washer | |
32 |
|
|
95704-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, With Washer | |
32 |
|
|
95701-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Винт | |
33 |
|
|
92017-08030-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Болт под шестигранник | |
33 |
|
|
90110-08220-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
33 |
|
|
90149-08296-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
95817-10025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，ワツシヤベースドヘツド; | |
34 |
|
|
90105-10285-00
Болт с шайбой ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Болт | |
35 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
35 |
|
|
95811-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Гайка самоконтрящаяся | |
36 |
|
|
90185-10170-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся ナツト，セルフロツキング; | |
36 |
|
|
95601-10200-00
Гайка, самоблокирующаяся ナツト，セルフロツキング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Mold, Side Cover 1 | |
37 |
|
|
1UF-2171L-01-00
Mold, Side Cover 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Амортизатор | |
37 |
|
|
1VJ-21747-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Колодка опорная パツド，シート; | |
38 |
|
|
1L9-24741-00-00
Колодка опорная パツド，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Bracket, Batt Box | |
39 |
|
|
3XW-21149-00-00
Bracket, Batt Box
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Болт | |
40 |
|
|
91317-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
40 |
|
|
91311-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Not Available | |
41 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Амортизатор | |
41 |
|
|
1VJ-14425-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
