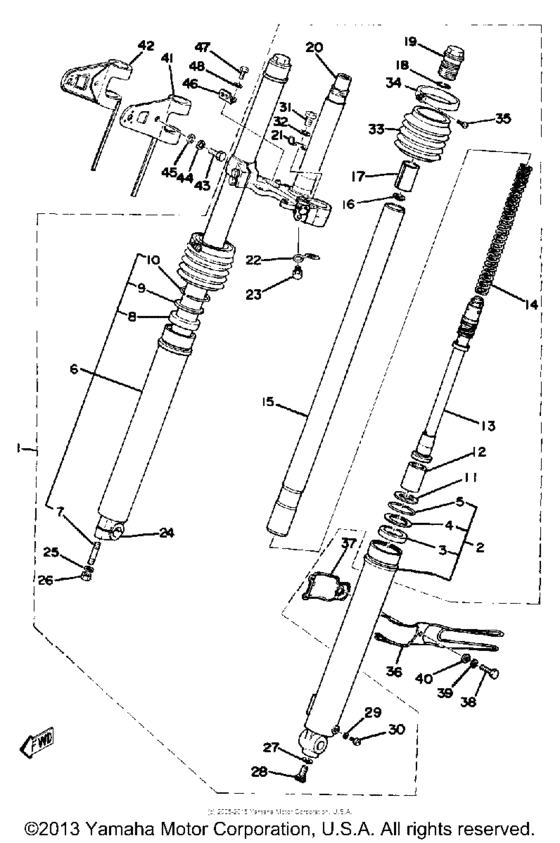

1 | | Front Fork Assembly | |
1 |
|
|
1M1-23101-40-00
Front Fork Assembly
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя | |
2 |
|
|
1M1-23126-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Сальник | |
3 |
|
|
584-23145-50-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Not Available | |
4 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
4 |
|
|
214-23146-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Not Available | |
5 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
5 |
|
|
214-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Труба внешняя | |
6 |
|
|
1M1-23136-00-00
Труба внешняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
90116-08261-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Сальник | |
8 |
|
|
584-23145-50-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Not Available | |
9 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
9 |
|
|
214-23146-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Not Available | |
10 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо | |
10 |
|
|
214-23156-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Внутреннее стопорное кольцо | |
11 |
|
|
934-50300-33-00
Внутреннее стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Поршень | |
12 |
|
|
509-23171-00-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Cylinder, Front Fork | |
13 |
|
|
1M1-23170-00-00
Cylinder, Front Fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина передней вилки | |
14 |
|
|
1M1-23141-01-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Tube, Inner 1 | |
15 |
|
|
1M1-23124-00-00
Tube, Inner 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Not Available | |
16 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Седло пружины верхнее | |
16 |
|
|
278-23142-50-00
Седло пружины верхнее
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо/шайба | |
17 |
|
|
33Y-23118-00-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Not Available | |
18 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
18 |
|
|
214-23114-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
366-23111-60-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Кронштейн нижний | |
20 |
|
|
1M1-23340-40-33
Кронштейн нижний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим | |
21 |
|
|
904-68200-85-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Зажим | |
22 |
|
|
904-68200-87-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт оси | |
23 |
|
|
18G-23128-00-00
Болт оси
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Not Available | |
24 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Holder, Axle (291-23167-60) 291-23167-60 | |
24 |
|
|
291-23167-61-00
Holder, Axle (291-23167-60) 291-23167-60
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
92990-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
25 |
|
|
92901-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
90170-08158-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
26 |
|
|
90170-08176-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Прокладка | |
27 |
|
|
509-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Болт диагональный | |
28 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
28 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Gasket, Drain Plug | |
29 |
|
|
122-23129-00-00
Gasket, Drain Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Винт | |
30 |
|
|
98580-04008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Винт 92503-06010- | |
31 |
|
|
98580-06010-00
Винт 92503-06010-
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Шайба | |
32 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Boot, Front Fork | |
33 |
|
|
1M1-23191-40-00
Boot, Front Fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Хомут | |
34 |
|
|
214-23192-40-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Screw, Boot Band | |
35 |
|
|
509-23194-L0-00
Screw, Boot Band
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Держатель кабеля | |
36 |
|
|
1M1-23318-00-00
Держатель кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Держатель кабеля | |
37 |
|
|
1M1-23319-00-00
Держатель кабеля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Болт | |
38 |
|
|
970-17060-25-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
38 |
|
|
97011-06025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба | |
39 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Washer, Plate (4H7) | |
40 |
|
|
90201-061A5-00
Washer, Plate (4H7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кронштейн фары GLOSS BLK | |
41 |
|
|
1M2-84118-00-33
Кронштейн фары GLOSS BLK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Stay, Headlight 2 GLOSS BLK | |
42 |
|
|
1M2-84119-00-33
Stay, Headlight 2 GLOSS BLK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Болт | |
43 |
|
|
97017-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | P57 Bolt (1Lv) | |
43 |
|
|
97011-06020-00
P57 Bolt (1Lv)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Шайба | |
44 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Washer, Plate (4H7) | |
45 |
|
|
90201-061A5-00
Washer, Plate (4H7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Крепление сигнала | |
46 |
|
|
1M1-21343-00-00
Крепление сигнала
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
97080-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
47 |
|
|
97013-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Шайба | |
48 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
