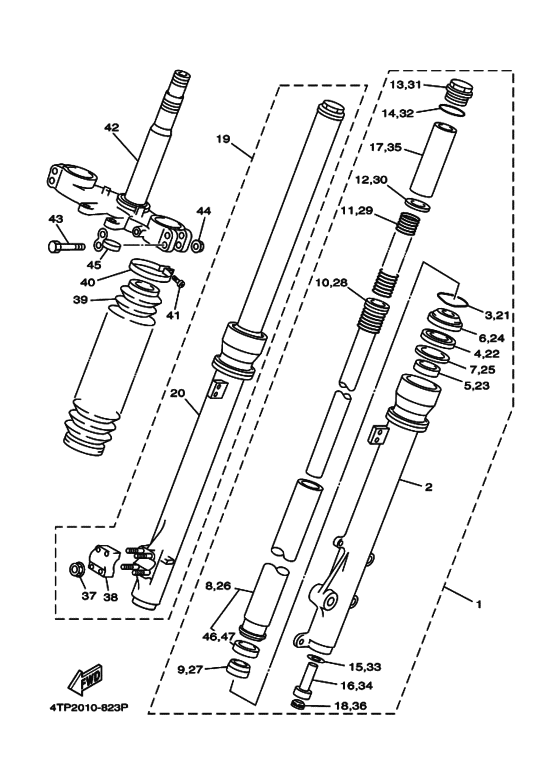

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ; レフト | |
1 |
|
|
4TP-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１） | |
2 |
|
|
4TP-23126-00-00
Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Зажим сальника ．クリツプ，オイルシール; | |
3 |
|
|
26H-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник | |
4 |
|
|
3SP-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊２） | |
4 |
|
|
3BN-23145-00-00
Сальник ．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Металическая вставка 1 | |
5 |
|
|
4FM-23125-40-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
5 |
|
|
3LC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Уплотнение ．シール，ダスト; | |
6 |
|
|
43F-23144-10-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба сальника ．ワツシヤ，オイルシール; | |
7 |
|
|
36Y-23146-10-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Внутренняя труба ．インナチユーブコンプリート １; （＊３） | |
8 |
|
|
4TP-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Ось ．スピンドル，テーパ; | |
9 |
|
|
4TP-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
10 |
|
|
4TP-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
11 |
|
|
4TP-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
12 |
|
|
4DW-23149-40-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт стакана | |
13 |
|
|
1D0-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана ．ボルト，キヤツプ; | |
13 |
|
|
3EN-23111-50-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка ．Ｏ−リング; | |
14 |
|
|
43F-23188-10-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Прокладка ．ガスケツト; | |
15 |
|
|
23X-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Valve Comp ．バルブコンプリート; | |
16 |
|
|
4TP-2316A-10-00
Valve Comp ．バルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Прокладка ．スペーサ; | |
17 |
|
|
4TP-23118-00-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Заглушка ．プラグ; | |
18 |
|
|
55Y-2312G-M0-00
Заглушка ．プラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Front Fork Assy (R.h) フロントフオークアセンブリ; ライト | |
19 |
|
|
4TP-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Труба вилки ．チユーブ，アウタ ; ライト; （＊１） | |
20 |
|
|
4TP-23136-00-00
Труба вилки ．チユーブ，アウタ ; ライト; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим сальника ．クリツプ，オイルシール; | |
21 |
|
|
26H-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Сальник | |
22 |
|
|
3SP-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （＊２） | |
22 |
|
|
3BN-23145-00-00
Сальник ．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Металическая вставка 1 | |
23 |
|
|
4FM-23125-40-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
23 |
|
|
3LC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Уплотнение ．シール，ダスト; | |
24 |
|
|
43F-23144-10-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба сальника ．ワツシヤ，オイルシール; | |
25 |
|
|
36Y-23146-10-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Внутренняя труба ．インナチユーブコンプリート １; （＊３） | |
26 |
|
|
4TP-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Ось ．スピンドル，テーパ; | |
27 |
|
|
4TP-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
28 |
|
|
4TP-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
29 |
|
|
4TP-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
30 |
|
|
4DW-23149-40-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт стакана | |
31 |
|
|
1D0-23111-00-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана ．ボルト，キヤツプ; | |
31 |
|
|
3EN-23111-50-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Прокладка ．Ｏ−リング; | |
32 |
|
|
43F-23188-10-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка ．ガスケツト; | |
33 |
|
|
23X-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Valve Comp ．バルブコンプリート; | |
34 |
|
|
4TP-2316A-10-00
Valve Comp ．バルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка ．スペーサ; | |
35 |
|
|
4TP-23118-00-00
Прокладка ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Заглушка ．プラグ; | |
36 |
|
|
55Y-2312G-M0-00
Заглушка ．プラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Гайка | |
37 |
|
|
95780-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка трубы ．ナツト，アウタチユーブ; | |
37 |
|
|
2KF-23127-01-00
Гайка трубы ．ナツト，アウタチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
38 | | Держатель оси ．ホルダ，アクスル; | |
38 |
|
|
3XJ-23167-L0-00
Держатель оси ．ホルダ，アクスル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Ботинок ブーツ; ＵＲ ブラツク | |
39 |
|
|
3TB-23191-11-00
Ботинок ブーツ; ＵＲ ブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Хомут | |
40 |
|
|
43M-23192-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Винт | |
41 |
|
|
98507-04018-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
41 |
|
|
98506-04016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Кронштейн нижний アンダブラケツトコンプリート; | |
42 |
|
|
4TP-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Болт | |
43 |
|
|
95817-08055-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
43 |
|
|
95821-08055-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
44 | | Nut(55X) | |
44 |
|
|
90179-08491-00
Nut(55X)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
44 | | Гайка | |
44 |
|
|
95704-08500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, Flange (95702-08500-00) | |
44 |
|
|
95701-08500-00
Nut, Flange (95702-08500-00)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
45 | | Направляющая троса ガイド，ケーブル; | |
45 |
|
|
34L-23389-00-00
Направляющая троса ガイド，ケーブル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Поршень передней вилки ．．ピストン，フロントフオーク; | |
46 |
|
|
3LC-23171-00-00
Поршень передней вилки ．．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Поршень передней вилки ．．ピストン，フロントフオーク; | |
47 |
|
|
3LC-23171-00-00
Поршень передней вилки ．．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
