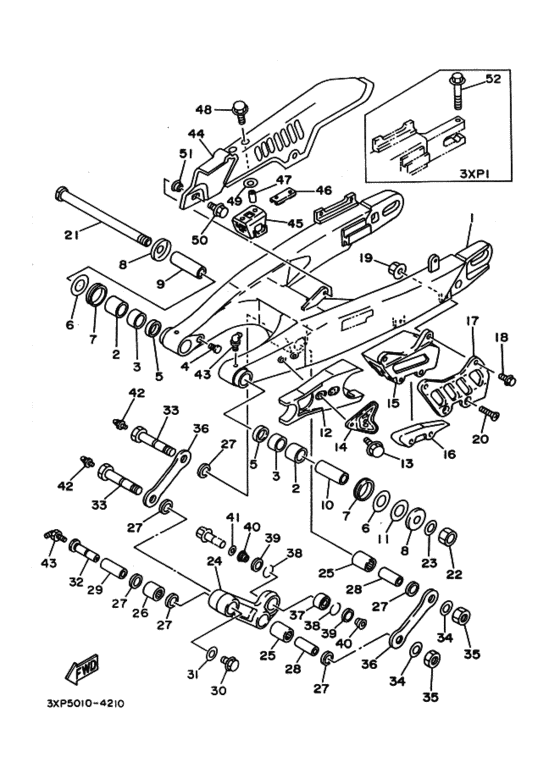

1 | | Задняя рукоятка リヤアームコンプリート; コンペテイシヨンシルバー３ＸＰ３，３ＸＰ４はグラフイツク無 グラフィック付 | |
1 |
|
|
3XP-22110-10-T9
Задняя рукоятка リヤアームコンプリート; コンペテイシヨンシルバー３ＸＰ３，３ＸＰ４はグラフイツク無 グラフィック付
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Подшипник | |
2 |
|
|
93317-32231-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Цельная втулка | |
3 |
|
|
90380-22111-00
Цельная втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Заглушка | |
4 |
|
|
90338-10150-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Oil Seal (Dc 22-28-8) オイルシール ; ＤＣ ２２−２８−８ | |
5 |
|
|
93106-22019-00
Oil Seal (Dc 22-28-8) オイルシール ; ＤＣ ２２−２８−８
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба ワツシヤ，プレート; | |
6 |
|
|
90201-254H8-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Oil Seal (35-41-8) オイルシール ; ３５−４１−８ | |
7 |
|
|
93108-35004-00
Oil Seal (35-41-8) オイルシール ; ３５−４１−８
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Крышка カバー; | |
8 |
|
|
30X-2219X-00-00
Крышка カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Втулка | |
9 |
|
|
2XJ-22123-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Изоляционная трубка カラー; | |
9 |
|
|
90387-166X2-00
Изоляционная трубка カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Манжета カラー; | |
10 |
|
|
90387-166X3-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Washer, Plate (0.3T) ワツシヤ，プレート ; ０．３Ｔ; ＵＮ | |
11 |
|
|
90201-251F6-00
Washer, Plate (0.3T) ワツシヤ，プレート ; ０．３Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Отбойник シール，ガード; | |
12 |
|
|
3XP-22151-01-00
Отбойник シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
95817-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
95821-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Not Available | |
14 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
14 |
|
|
3JD-22156-00-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Поддержка цепи | |
15 |
|
|
3XP-22199-03-00
Поддержка цепи
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поддержка цепи サポート，チエーン; | |
15 |
|
|
3XP-22199-02-00
Поддержка цепи サポート，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Защита プロテクタ，チエーン; | |
16 |
|
|
3JD-22147-00-00
Защита プロテクタ，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Крышка упорная 1 カバー，スラスト １; | |
17 |
|
|
3JD-22128-00-00
Крышка упорная 1 カバー，スラスト １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
95817-06025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，ワツシヤベースドヘツド; | |
18 |
|
|
90105-06601-00
Болт ボルト，ワツシヤベースドヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Гайка | |
19 |
|
|
95780-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка с буртиком | |
19 |
|
|
95701-06500-00
Гайка с буртиком
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шуруп с плоской шляпкой | |
20 |
|
|
98707-06050-00
Шуруп с плоской шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шуруп с плоской шляпкой | |
20 |
|
|
98701-06050-00
Шуруп с плоской шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Ось | |
21 |
|
|
1LX-22141-00-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт заклепка | |
22 |
|
|
95617-16100-00
Болт заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка самоконтрящаяся | |
22 |
|
|
90185-16002-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
22 |
|
|
90185-16127-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ワツシヤ，プレート; | |
23 |
|
|
90201-164H4-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Реле アーム，リレー; | |
24 |
|
|
3XP-2217A-00-00
Реле アーム，リレー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Подшипник | |
25 |
|
|
93315-22046-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Подшипник | |
26 |
|
|
93315-22046-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Сальник | |
27 |
|
|
93109-20076-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник オイルシール; | |
27 |
|
|
93109-20029-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
28 | | Манжета カラー; | |
28 |
|
|
90387-166X0-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Манжета カラー; | |
29 |
|
|
903-87166-X1-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
95817-10016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
30 |
|
|
95811-10016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба ワツシヤ，プレート; | |
31 |
|
|
90201-106F2-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка ナツト; | |
32 |
|
|
90179-10649-00
Гайка ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Болт | |
33 |
|
|
90401-14147-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба ワツシヤ，プレート; | |
34 |
|
|
90201-160F6-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка, самоблокирующаяся | |
35 |
|
|
90185-14070-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Шатун | |
36 |
|
|
3XP-2217F-00-00
Шатун
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Подшипник | |
37 |
|
|
93399-99935-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Пружинное стопорное кольцо サークリツプ; | |
38 |
|
|
93440-30113-00
Пружинное стопорное кольцо サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Уплотнение シール，ダスト; | |
39 |
|
|
3XJ-22475-00-00
Уплотнение シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Манжета カラー; | |
40 |
|
|
90387-103X9-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Шайба ワツシヤ，プレート; | |
41 |
|
|
90201-08759-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Ниппель | |
42 |
|
|
93700-06M03-00
Ниппель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ниппель ニツプル，グリース; | |
42 |
|
|
93700-06004-00
Ниппель ニツプル，グリース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Ниппель ニツプル，グリース; | |
43 |
|
|
937-00060-05-00
Ниппель ニツプル，グリース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
44 | | Кожух цепи ケース，チエーン; | |
44 |
|
|
3XP-22311-00-00
Кожух цепи ケース，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Защита プロテクタ，チエーン; | |
45 |
|
|
3J0-22147-00-00
Защита プロテクタ，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Stay, Chain Case 1 ステー，チエーンケース １; | |
46 |
|
|
3J0-22131-00-00
Stay, Chain Case 1 ステー，チエーンケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Collar (256-82517-00) カラー; 001301〜 | |
47 |
|
|
90387-05285-00
Collar (256-82517-00) カラー; 001301〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Bolt (2E9) | |
48 |
|
|
90101-05396-00
Bolt (2E9)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой 001301〜 | |
48 |
|
|
90119-05209-00
Болт с шайбой 001301〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Шайба ワツシヤ，プレート; 001301〜 | |
49 |
|
|
90201-083A0-00
Шайба ワツシヤ，プレート; 001301〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Болт | |
50 |
|
|
97017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
50 |
|
|
90119-06117-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
51 | | Манжета | |
51 |
|
|
90387-08079-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо/шайба スペーサ; | |
51 |
|
|
90560-08066-00
Кольцо/шайба スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
