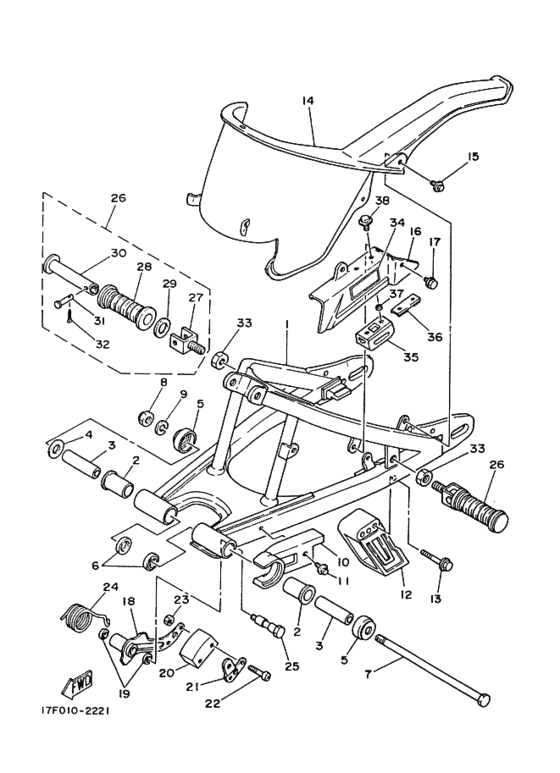

1 | | Задняя рукоятка リヤアームコンプリート; シルバー | |
1 |
|
|
10V-22110-00-35
Задняя рукоятка リヤアームコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Втулка | |
2 |
|
|
90386-18028-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Манжета カラー; | |
3 |
|
|
90387-127F2-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Регулировочная прокладка | |
4 |
|
|
401-22127-00-00
Регулировочная прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Крышка упорная 1 シール，ガード; | |
5 |
|
|
401-22128-01-00
Крышка упорная 1 シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Сальник オイルシール; | |
6 |
|
|
93109-18020-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Вал, поворотный | |
7 |
|
|
34X-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вал, поворотный | |
7 |
|
|
434-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Гайка самоконтрящаяся | |
8 |
|
|
90185-12134-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка самоконтрящаяся | |
8 |
|
|
90185-12046-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
92990-12100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
9 |
|
|
92901-12100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Уплотнение シール，ガード; | |
10 |
|
|
10V-22151-00-00
Уплотнение シール，ガード;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
97017-05012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
11 |
|
|
90119-05062-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Утешитель ガード，チエーン; | |
12 |
|
|
10V-22153-00-00
Утешитель ガード，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
95817-06050-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт flange hex | |
13 |
|
|
95801-06050-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Кожух цепи ケース，チエーン; | |
14 |
|
|
10V-22311-00-00
Кожух цепи ケース，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
97017-05012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
15 |
|
|
90119-05062-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Case, Chain 2 ケース，チエーン ２; | |
16 |
|
|
10V-22312-00-00
Case, Chain 2 ケース，チエーン ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
97017-05012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
17 |
|
|
90119-05062-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Arm, Tensioner アーム，テンシヨナ; | |
18 |
|
|
10V-22179-00-00
Arm, Tensioner アーム，テンシヨナ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Сальник | |
19 |
|
|
93104-12003-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник オイルシール; | |
19 |
|
|
93104-11056-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Натяжитель | |
20 |
|
|
2N0-22178-00-00
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Направляющая цепи ガイド，チエーン; | |
21 |
|
|
10V-22187-00-00
Направляющая цепи ガイド，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
98580-05035-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
98507-05035-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
22 |
|
|
98501-05035-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Гайка | |
23 |
|
|
953-17057-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
23 |
|
|
95301-05700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Пружина スプリング，トーシヨン; | |
24 |
|
|
90508-35552-00
Пружина スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
90109-08661-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Rr Footrest Assembly 1 リヤフートレストアセンブリ; | |
26 |
|
|
120-27430-02-00
Rr Footrest Assembly 1 リヤフートレストアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Кронштейн ．ブラケツト １; | |
27 |
|
|
120-27432-02-00
Кронштейн ．ブラケツト １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Cover, Rear Footrest ．カバー，リヤフートレスト; | |
28 |
|
|
120-27433-00-00
Cover, Rear Footrest ．カバー，リヤフートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба ．ワツシヤ，プレート; | |
29 |
|
|
902-01202-79-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Упор для ног, задний | |
30 |
|
|
2GV-27431-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упор для ног, задний ．フートレスト，リヤ １; | |
30 |
|
|
120-27431-00-00
Упор для ног, задний ．フートレスト，リヤ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Штифт | |
31 |
|
|
91701-06032-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт, вилкообразный наконечник ．ピン，クレビス; | |
31 |
|
|
90240-06009-00
Штифт, вилкообразный наконечник ．ピン，クレビス;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Штифт | |
32 |
|
|
91490-16020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт ．ピン，コツタ; | |
32 |
|
|
91401-16015-00
Штифт ．ピン，コツタ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Гайка | |
33 |
|
|
90170-12063-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Наклейка | |
34 |
|
|
17F-21668-01-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Protector, Chain プロテクタ，チエーン; | |
35 |
|
|
10V-22147-00-00
Protector, Chain プロテクタ，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Stay, Chain Case 1 ステー，チエーンケース １; | |
36 |
|
|
3J0-22131-00-00
Stay, Chain Case 1 ステー，チエーンケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Манжета カラー; | |
37 |
|
|
90387-05682-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Bolt, Hex. Head | |
38 |
|
|
97017-05016-00
Bolt, Hex. Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
38 |
|
|
90119-05067-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
