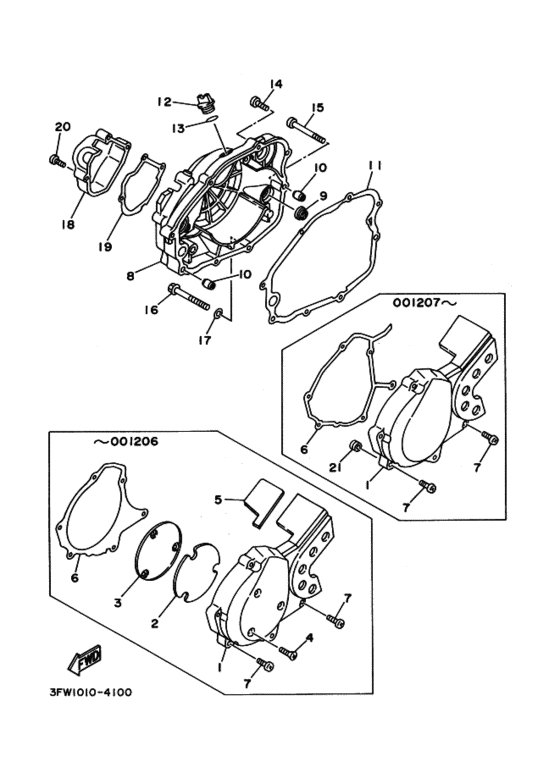

1 | | Крышка картера 1 | |
1 |
|
|
3BN-15411-02-00
Крышка картера 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка картера 1 カバー，クランクケース １; 001207〜 | |
1 |
|
|
3BN-15411-01-00
Крышка картера 1 カバー，クランクケース １; 001207〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Crankcase Cover Set (3Fw1) | |
1 |
|
|
999-99019-40-00
Crankcase Cover Set (3Fw1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка картера 1 カバー，クランクケース １; 〜001206 | |
1 |
|
|
3BN-15411-00-00
Крышка картера 1 カバー，クランクケース １; 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Not Available | |
2 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер опоры двигателя 1 〜001206 | |
2 |
|
|
3BN-15316-00-00
Дэмпфер опоры двигателя 1 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Крышка генератора 2 | |
3 |
|
|
3BN-15425-01-00
Крышка генератора 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка генератора 2 カバー，ゼネレータ ２; 〜001206 | |
3 |
|
|
3BN-15425-00-00
Крышка генератора 2 カバー，ゼネレータ ２; 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Винт | |
4 |
|
|
98707-05012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шуруп с плоской шляпкой 〜001206 | |
4 |
|
|
98706-05012-00
Шуруп с плоской шляпкой 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
5 | | Амортизатор ダンパ ３; 〜001206 | |
5 |
|
|
3BN-15335-00-00
Амортизатор ダンパ ３; 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Прокладка シール，クランクケース; 001207〜 | |
6 |
|
|
3ET-15379-00-00
Прокладка シール，クランクケース; 001207〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Прокладка 1 | |
6 |
|
|
3BN-15455-01-00
Прокладка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка 1 〜001206 | |
6 |
|
|
3BN-15455-00-00
Прокладка 1 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Винт | |
7 |
|
|
98517-06030-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт 〜001206 | |
7 |
|
|
92516-06030-00
Винт 〜001206
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
7 | | Винт 001207〜 | |
7 |
|
|
90157-06096-00
Винт 001207〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
8 | | Крышка картера 2 | |
8 |
|
|
3BN-15421-02-00
Крышка картера 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка картера 2 カバー，クランクケース ２; | |
8 |
|
|
3BN-15421-01-00
Крышка картера 2 カバー，クランクケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Окошко уровня ゲージ，レベル; | |
9 |
|
|
3Y1-15361-00-00
Окошко уровня ゲージ，レベル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Установочный штифт ピン，ダウエル; | |
10 |
|
|
99530-10014-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Gasket, Crankcase Cover 1 | |
11 |
|
|
3XP-15451-03-00
Gasket, Crankcase Cover 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー; | |
11 |
|
|
3BN-15451-00-00
Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Пробка | |
12 |
|
|
3Y1-15363-10-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пробка | |
12 |
|
|
1RG-15363-00-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка ローリング; | |
13 |
|
|
93210-19123-00
Прокладка ローリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
98517-06030-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт スクリユ，パンヘツド; | |
14 |
|
|
98507-06030-00
Винт スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
15 | | Винт スクリユ，パンヘツド; | |
15 |
|
|
98507-06040-00
Винт スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
95817-08080-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
95807-08080-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба ワツシヤ，プレート; | |
17 |
|
|
90201-08087-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка масляного насоса カバー，オイルポンプ; | |
18 |
|
|
3BN-15416-00-00
Крышка масляного насоса カバー，オイルポンプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Gasket, Oil Pump Cover 1 | |
19 |
|
|
3BN-15456-11-00
Gasket, Oil Pump Cover 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket, Oil Pump Cover 1 ガスケツト，オイルポンプカバー １; | |
19 |
|
|
3BN-15456-00-00
Gasket, Oil Pump Cover 1 ガスケツト，オイルポンプカバー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Винт | |
20 |
|
|
98517-06030-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт スクリユ，パンヘツド; | |
20 |
|
|
98507-06030-00
Винт スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
21 | | Уплотнитель резиновый 001207〜 | |
21 |
|
|
90480-09481-00
Уплотнитель резиновый 001207〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
