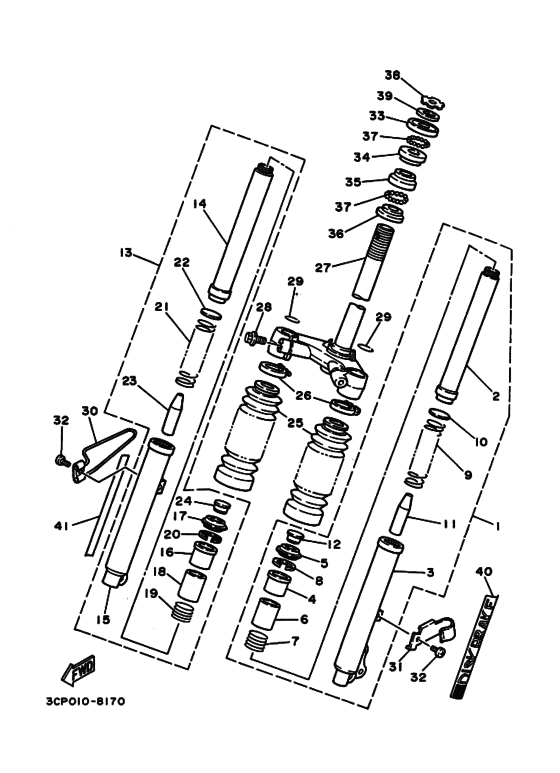

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
3CP-W2313-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Внутренняя труба ．インナチユーブコンプリート １; | |
2 |
|
|
3CP-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Outer Tube Comp ．アウタチユーブコンプリート ; レフト | |
3 |
|
|
3CP-23106-00-00
Outer Tube Comp ．アウタチユーブコンプリート ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Металическая вставка 1 ．メタル，スライド １; | |
4 |
|
|
3L6-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Уплотнение ．シール，ダスト; | |
5 |
|
|
2NA-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Воротник ．カラー; | |
6 |
|
|
3L6-23113-00-00
Воротник ．カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина ．スプリング，リバウンド; | |
7 |
|
|
3L6-23151-01-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Внутреннее стопорное кольцо ．サークリツプ; | |
8 |
|
|
93450-34064-00
Внутреннее стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
9 |
|
|
3CP-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
10 |
|
|
3L6-23143-00-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Опора ．ラバー; | |
11 |
|
|
3L5-23195-00-00
Опора ．ラバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Крышка ．プラグ，インナチユーブ; | |
12 |
|
|
2GM-23154-00-00
Крышка ．プラグ，インナチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
13 |
|
|
3CP-W2314-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Внутренняя труба ．インナチユーブコンプリート １; | |
14 |
|
|
3CP-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Outer Tube Comp. (R.h) ．アウタチユーブコンプリート ; ライト | |
15 |
|
|
3CP-23107-00-00
Outer Tube Comp. (R.h) ．アウタチユーブコンプリート ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Металическая вставка 1 ．メタル，スライド １; | |
16 |
|
|
3L6-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Уплотнение ．シール，ダスト; | |
17 |
|
|
2NA-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Воротник ．カラー; | |
18 |
|
|
3L6-23113-00-00
Воротник ．カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина ．スプリング，リバウンド; | |
19 |
|
|
3L6-23151-01-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Внутреннее стопорное кольцо ．サークリツプ; | |
20 |
|
|
93450-34064-00
Внутреннее стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
21 |
|
|
3CP-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Уплотнение пружины нижн. ．シート，スプリングロワ; | |
22 |
|
|
3L6-23143-00-00
Уплотнение пружины нижн. ．シート，スプリングロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Опора ．ラバー; | |
23 |
|
|
3L5-23195-00-00
Опора ．ラバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Крышка ．プラグ，インナチユーブ; | |
24 |
|
|
2GM-23154-00-00
Крышка ．プラグ，インナチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Ботинок ブーツ; | |
25 |
|
|
2NA-23191-00-00
Ботинок ブーツ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Not Available | |
26 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
26 |
|
|
2NA-23192-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Кронштейн нижний アンダブラケツトコンプリート; | |
27 |
|
|
3CP-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
958-17100-30-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
28 |
|
|
95821-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо | |
29 |
|
|
2GM-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Держатель троса ホルダ，ケーブル; | |
30 |
|
|
2NA-23317-00-00
Держатель троса ホルダ，ケーブル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Держатель тормозного шланга ホルダ，ブレーキホース １; | |
31 |
|
|
3CP-25875-00-00
Держатель тормозного шланга ホルダ，ブレーキホース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Винт | |
32 |
|
|
98980-06010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт, бандаж | |
32 |
|
|
98903-06010-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Обойма шарика 1 | |
33 |
|
|
3KJ-23411-01-00
Обойма шарика 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Обойма шарика 1 レース，ボール １; | |
33 |
|
|
2E9-23411-01-00
Обойма шарика 1 レース，ボール １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Обойма шарика 2 レース，ボール ２; | |
34 |
|
|
2E9-23412-00-00
Обойма шарика 2 レース，ボール ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Обойма шарика 3 レース，ボール ３; | |
35 |
|
|
2E9-23413-01-00
Обойма шарика 3 レース，ボール ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Race, Ball 4 | |
36 |
|
|
3YJ-23414-00-00
Race, Ball 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Race, Ball 4 レース，ボール ４; | |
36 |
|
|
2E9-23414-01-00
Race, Ball 4 レース，ボール ４;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шарик ボール; | |
37 |
|
|
93505-32002-00
Шарик ボール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 52 шт.
* ориентировочный срок поставки
|
|
38 | | Nut, Fitting 2 | |
38 |
|
|
2E9-23454-00-00
Nut, Fitting 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба специальная | |
39 |
|
|
2T4-23418-01-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Эмблема エンブレム ; レフト | |
40 |
|
|
3CP-23108-00-00
Эмблема エンブレム ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Эмблема エンブレム ; ライト | |
41 |
|
|
3CP-23395-00-00
Эмблема エンブレム ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
