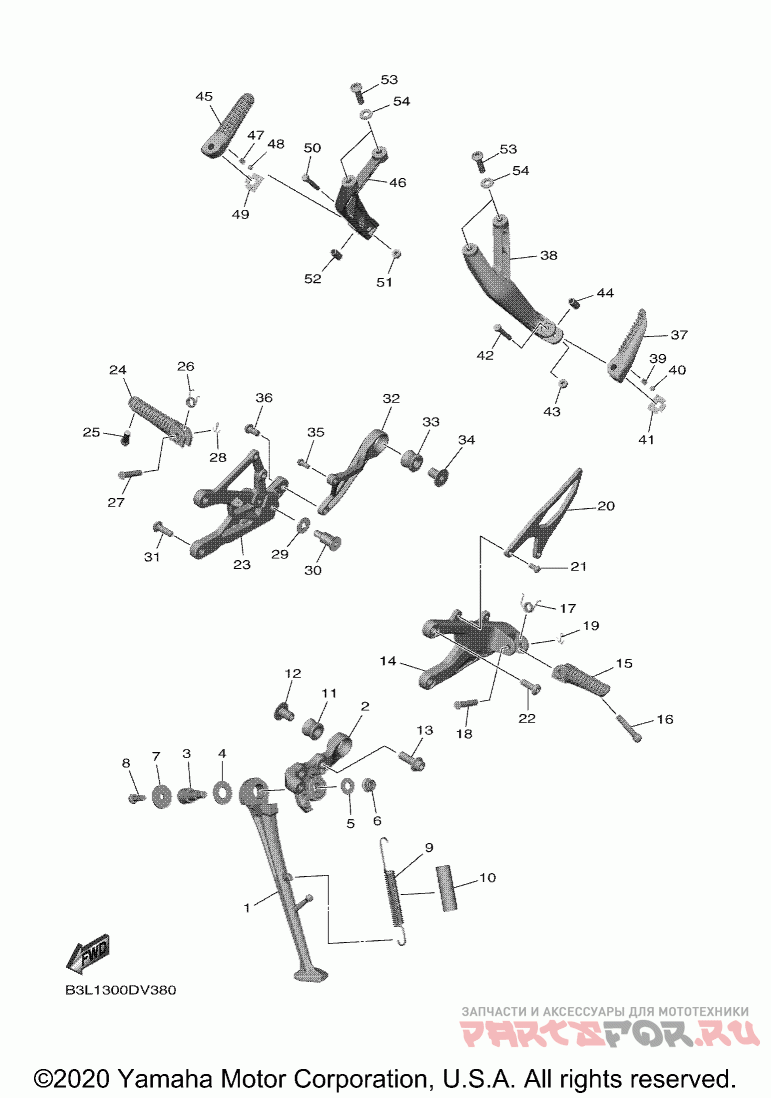

1 | | Подставка,боковая | |
1 |
|
|
2CR-27311-00-00
Подставка,боковая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | HOSE (L60) | |
10 |
|
|
90445-19002-00
HOSE (L60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Демпфер | |
11 |
|
|
5VY-14747-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Манжета | |
12 |
|
|
90387-08021-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
90110-10026-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Кронштейн | |
14 |
|
|
2CR-27442-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | FOOTREST 3 | |
15 |
|
|
1KB-27451-00-00
FOOTREST 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
90109-08225-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пружина | |
17 |
|
|
90508-18134-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Штифт | |
18 |
|
|
91701-08038-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шплинт | |
19 |
|
|
91490-25020-00
Шплинт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Кронштейн | |
2 |
|
|
B3L-27321-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Панель 1 | |
20 |
|
|
2CR-27445-00-00
Панель 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Винт | |
21 |
|
|
92017-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
90109-085G6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Держатель | |
23 |
|
|
2CR-27443-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | FOOTREST 4 | |
24 |
|
|
1KB-27461-00-00
FOOTREST 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
90109-08225-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина | |
26 |
|
|
90508-18135-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Штифт | |
27 |
|
|
91701-08038-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шплинт | |
28 |
|
|
91490-25020-00
Шплинт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба | |
29 |
|
|
90201-08103-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | GUIDE, SIDE STAND | |
3 |
|
|
B3L-27351-00-00
GUIDE, SIDE STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
4C8-27434-10-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
90109-085G6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | BRKT.,3 | |
32 |
|
|
2CR-2148W-00-00
BRKT.,3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Демпфер | |
33 |
|
|
5VY-14747-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Манжета | |
34 |
|
|
90387-08021-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Винт с прямой шляпкой | |
35 |
|
|
92017-06014-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Винт с прямой шляпкой | |
36 |
|
|
92017-08016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Упор для ног, задний | |
37 |
|
|
B3L-27431-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Держатель | |
38 |
|
|
2CR-2741L-01-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Пружина сжатия | |
39 |
|
|
90501-12743-00
Пружина сжатия
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба | |
4 |
|
|
90201-146F9-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Шарик | |
40 |
|
|
93501-04011-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Шайба | |
41 |
|
|
5JJ-27437-01-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | BOLT, HEXAGON SOCKET HEAD | |
42 |
|
|
91312-06035-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Гайка | |
43 |
|
|
95604-06200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Манжета | |
44 |
|
|
90387-06697-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Упор для ног, задний | |
45 |
|
|
B3L-27441-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Держатель | |
46 |
|
|
2CR-2742L-01-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Пружина сжатия | |
47 |
|
|
90501-12743-00
Пружина сжатия
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Шарик | |
48 |
|
|
93501-04011-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Шайба | |
49 |
|
|
5JJ-27437-01-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба | |
5 |
|
|
90201-10035-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | BOLT, HEXAGON SOCKET HEAD | |
50 |
|
|
91312-06035-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Гайка | |
51 |
|
|
95604-06200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Манжета | |
52 |
|
|
90387-06697-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | BOLT,HEX. SOCKET BUTTON | |
53 |
|
|
90110-08220-00
BOLT,HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
54 | | WASHER, FOOTREST | |
54 |
|
|
13S-27417-00-00
WASHER, FOOTREST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | NUT, S/L FLANGE | |
6 |
|
|
95602-10200-00
NUT, S/L FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба | |
7 |
|
|
90201-08050-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
90101-08065-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Пружина | |
9 |
|
|
90506-18008-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
