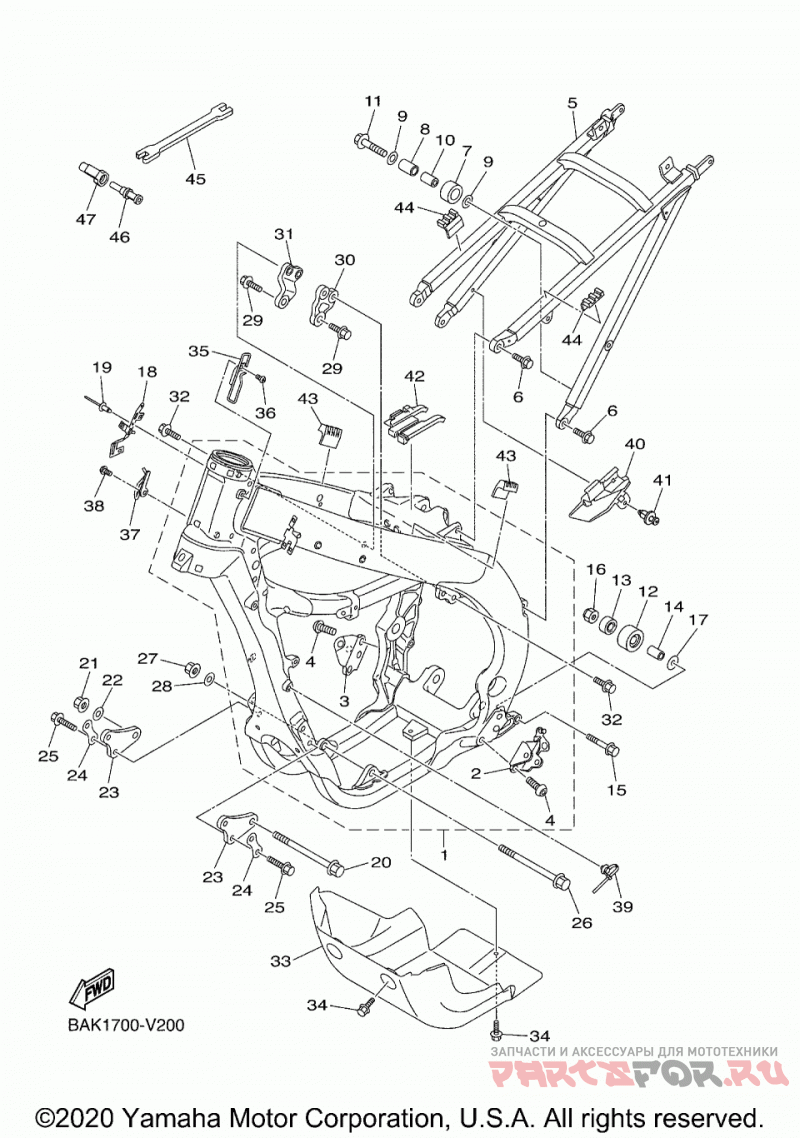

1 | | Передняя рама | |
1 |
|
|
B3J-21101-10-00
Передняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Манжета | |
10 |
|
|
90387-08041-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT, FLANGE DEEP RECESS | |
11 |
|
|
95E32-08040-00
BOLT, FLANGE DEEP RECESS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Натяжитель | |
12 |
|
|
BR9-22178-00-00
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Подшипник | |
13 |
|
|
93300-60839-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Манжета | |
14 |
|
|
90387-086N4-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
90105-08232-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка | |
16 |
|
|
95617-08100-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | .WASHER, PLATE | |
17 |
|
|
90201-08043-00
.WASHER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | BRACKET, BATTERY BOX | |
18 |
|
|
B3J-21149-00-00
BRACKET, BATTERY BOX
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Заклёпка | |
19 |
|
|
90267-32146-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | . .BRACKET, FOOTREST | |
2 |
|
|
B3J-21447-00-00
. .BRACKET, FOOTREST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
90105-10230-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
90179-10658-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба | |
22 |
|
|
90201-10045-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | BRACKET, FRONT LOWER 1 | |
23 |
|
|
BAK-21417-00-00
BRACKET, FRONT LOWER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | BRACKET, FRONT LOWER 2 | |
24 |
|
|
2GB-21418-10-00
BRACKET, FRONT LOWER 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
90105-08143-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
90105-10176-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка | |
27 |
|
|
90179-10658-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
90201-10045-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
90105-10189-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | . .BRACKET, FOOTREST | |
3 |
|
|
17D-21448-00-00
. .BRACKET, FOOTREST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | BRACKET, REAR UPPER 1 | |
30 |
|
|
B7B-21425-00-00
BRACKET, REAR UPPER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | BRACKET, REAR UPPER 2 | |
31 |
|
|
B7B-21426-00-00
BRACKET, REAR UPPER 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
90105-08143-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Защита двигателя | |
33 |
|
|
B3J-2147A-00-00
Защита двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт с шайбой | |
34 |
|
|
90119-06166-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
35 | | Держатель | |
35 |
|
|
1SL-21163-01-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Винт с прямой шляпкой | |
36 |
|
|
92012-06010-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Держатель | |
37 |
|
|
B7R-21163-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Винт с прямой шляпкой | |
38 |
|
|
92012-06010-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Зажим | |
39 |
|
|
90464-31002-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . .SCREW | |
4 |
|
|
90149-10033-00
. .SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | COVER, SIDE 6 | |
40 |
|
|
BR9-2171X-01-00
COVER, SIDE 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | заклёпка | |
41 |
|
|
90269-06081-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Демпфер | |
42 |
|
|
BR9-24181-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Отбойник | |
43 |
|
|
BR9-24182-00-00
Отбойник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Демпфер | |
44 |
|
|
BR9-24183-10-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Ключ для подтяжки спиц | |
45 |
|
|
5ET-28166-10-00
Ключ для подтяжки спиц
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Крышка | |
46 |
|
|
18P-2467E-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | CASE, CAP | |
47 |
|
|
18P-2464V-00-00
CASE, CAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Задняя рама | |
5 |
|
|
BR9-21190-10-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
90105-08230-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Натяжитель | |
7 |
|
|
30X-22178-00-00
Натяжитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Втулка | |
8 |
|
|
4V4-22184-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
90201-08045-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
