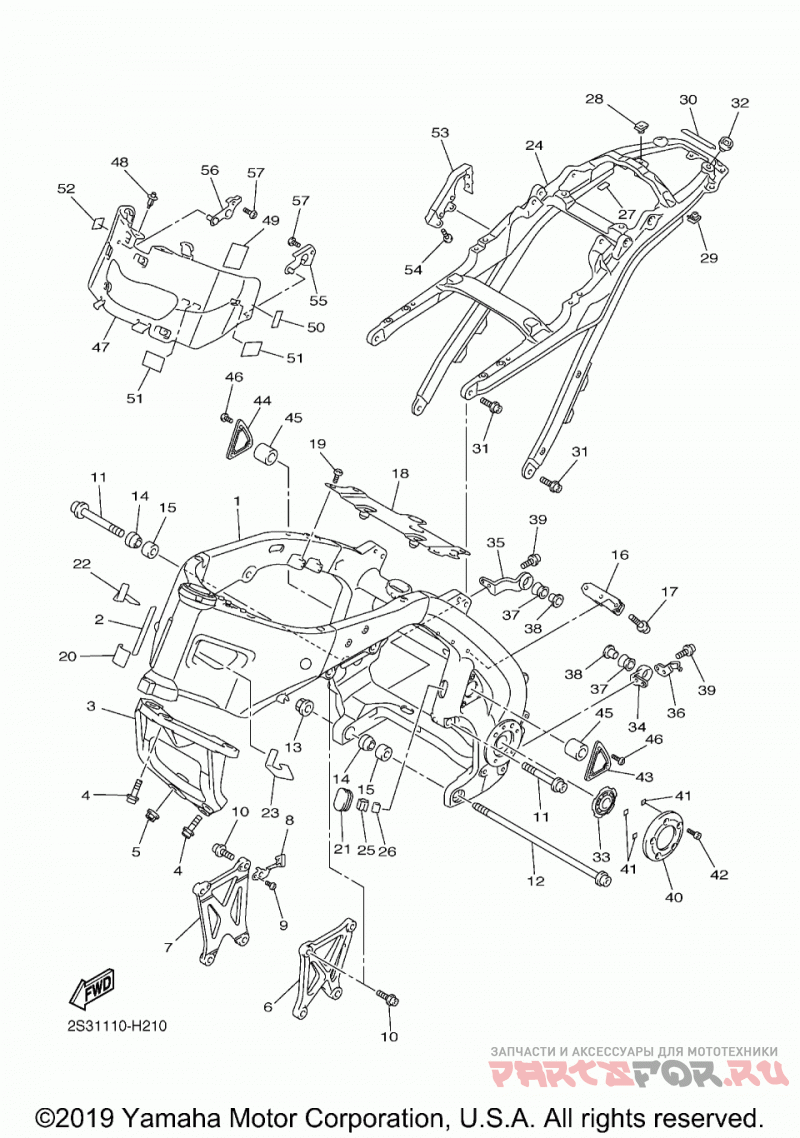

1 | | Рама | |
1 |
|
|
2S3-21110-00-00
Рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | BOLT, HEXAGON SOCKET HEAD | |
10 |
|
|
90110-10019-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
11 | | BOLT, HEXAGON SOCKET HEAD | |
11 |
|
|
90110-12003-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | BOLT, HEXAGON SOCKET HEAD | |
12 |
|
|
90110-12004-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка | |
13 |
|
|
95604-12200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | BOSS, ENGINE MOUNT | |
14 |
|
|
2S3-21414-00-00
BOSS, ENGINE MOUNT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | BOSS, ENGINE MOUNT | |
15 |
|
|
2S3-21424-00-00
BOSS, ENGINE MOUNT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | BRKT., RR. CUSHION 1 | |
16 |
|
|
2S3-2213E-00-00
BRKT., RR. CUSHION 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | BOLT,HEX. SOCKET BUTTON | |
17 |
|
|
90111-10006-00
BOLT,HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
18 | | Держатель | |
18 |
|
|
2S3-21131-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Винт с прямой шляпкой | |
19 |
|
|
92012-08016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
2 | | Защитный элемент | |
2 |
|
|
3HA-24141-00-00
Защитный элемент
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Уплотнение | |
20 |
|
|
2S3-21268-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крышка | |
21 |
|
|
2S3-2172W-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | SHEET 1 | |
22 |
|
|
2S3-21266-00-00
SHEET 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | SHEET 2 | |
23 |
|
|
2S3-21267-00-00
SHEET 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Задняя рама | |
24 |
|
|
2S3-21190-00-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим | |
25 |
|
|
90468-070A0-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Сальник 1 | |
26 |
|
|
2S3-2111D-00-00
Сальник 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Сальник 1 | |
27 |
|
|
3SP-21732-00-00
Сальник 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка пружинная | |
28 |
|
|
90183-050A6-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Гайка пружинная | |
29 |
|
|
90183-06069-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | STAY, ENGINE 1 | |
3 |
|
|
2S3-21315-00-00
STAY, ENGINE 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Защитный элемент | |
30 |
|
|
3HA-24141-00-00
Защитный элемент
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
90110-10012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Колодка опорная | |
32 |
|
|
22W-24741-00-00
Колодка опорная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Облицовка | |
33 |
|
|
2S3-2117N-10-00
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | STAY, MUFFLER 1 | |
34 |
|
|
2S3-21445-00-00
STAY, MUFFLER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | STAY, MUFFLER 2 | |
35 |
|
|
2S3-21446-00-00
STAY, MUFFLER 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Крышка | |
36 |
|
|
2S3-27267-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Демпфер | |
37 |
|
|
5VY-14747-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Манжета | |
38 |
|
|
90387-08021-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | BOLT, HEXAGON SOCKET HEAD | |
39 |
|
|
90110-06396-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | BOLT, HEXAGON SOCKET HEAD | |
4 |
|
|
90110-12005-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | Крышка | |
40 |
|
|
2S3-2117F-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Демпфер | |
41 |
|
|
2TV-21639-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
42 | | BOLT, HEXAGON SOCKET HEAD | |
42 |
|
|
91314-06012-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
43 | | Эмблема | |
43 |
|
|
2S3-2118E-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Эмблема | |
44 |
|
|
2S3-2118F-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Демпфер | |
45 |
|
|
2S3-2113B-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Винт | |
46 |
|
|
90149-06146-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
47 | | PANEL, 1 | |
47 |
|
|
2S3-2121A-00-00
PANEL, 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | заклёпка | |
48 |
|
|
90269-07008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Демпфер | |
49 |
|
|
5JW-2139X-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Гайка | |
5 |
|
|
95604-12200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Демпфер | |
50 |
|
|
2D1-21649-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
51 | | Демпфер | |
51 |
|
|
2AL-84553-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | .SEAL | |
52 |
|
|
1UF-15379-00-00
.SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Крепление | |
53 |
|
|
2S3-2164J-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Винт с прямой шляпкой | |
54 |
|
|
92012-06016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | Держатель | |
55 |
|
|
2S3-2612K-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Держатель | |
56 |
|
|
2S3-2612L-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | BOLT,HEX. SOCKET BUTTON | |
57 |
|
|
92012-06010-00
BOLT,HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Кронштейн двигателя | |
6 |
|
|
2S3-21316-00-00
Кронштейн двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кронштейн двигателя | |
7 |
|
|
2S3-21317-00-00
Кронштейн двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | STAY, COUPLER | |
8 |
|
|
2S3-21396-00-00
STAY, COUPLER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Винт с прямой шляпкой | |
9 |
|
|
92014-06010-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
