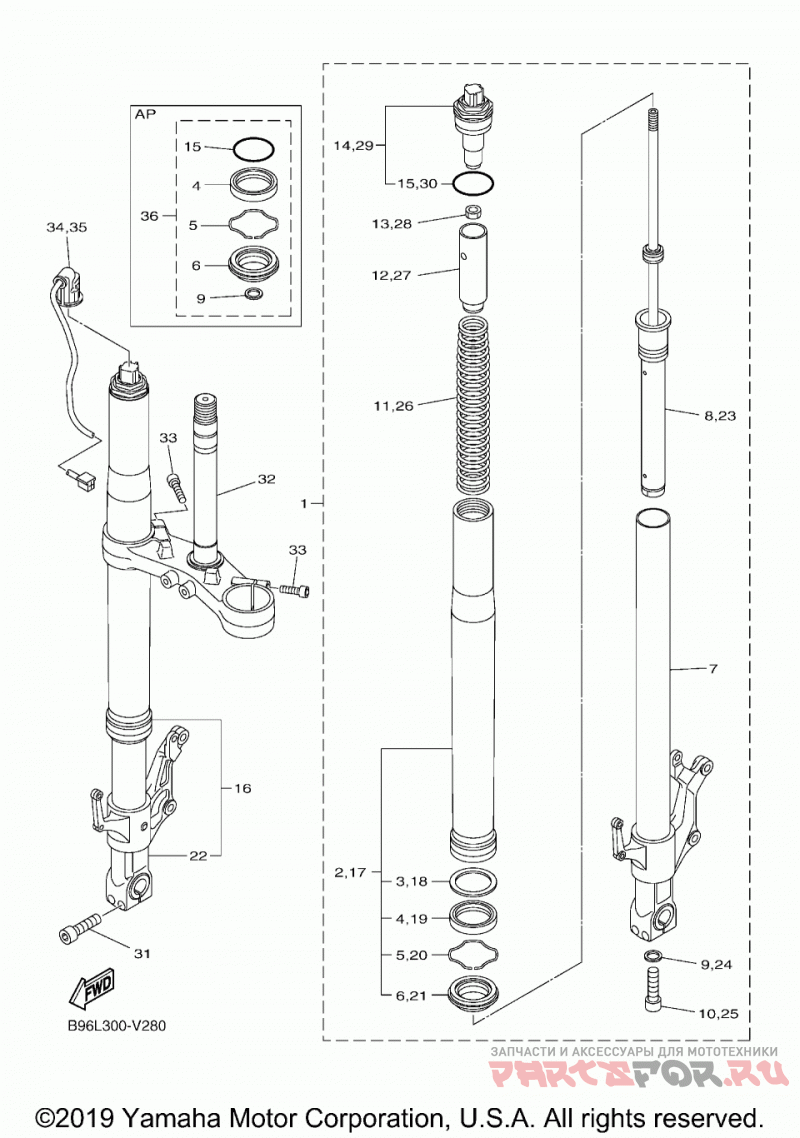

1 | | FRONT FORK ASSY (L.H) | |
1 |
|
|
1MD-23102-00-00
FRONT FORK ASSY (L.H)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | . .BOLT, HEXAGON SOCKET HEAD | |
10 |
|
|
3D8-23181-00-00
. .BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | . .SPRING, FRONT FORK | |
11 |
|
|
1MD-23141-00-00
. .SPRING, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | . .SPACER | |
12 |
|
|
1MD-23118-00-00
. .SPACER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | . .NUT | |
13 |
|
|
3LC-23357-00-00
. .NUT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | . .BOLT, CAP | |
14 |
|
|
1MD-23111-00-00
. .BOLT, CAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | . . ..O-RING | |
15 |
|
|
39P-23147-00-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | FRONT FORK ASSY (R.H) | |
16 |
|
|
1MD-23103-00-00
FRONT FORK ASSY (R.H)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | . .TUBE, OUTER | |
17 |
|
|
1MD-23136-00-00
. .TUBE, OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | . . ..WASHER, OIL SEAL | |
18 |
|
|
4V4-23146-L0-00
. . ..WASHER, OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | . . ..OIL SEAL | |
19 |
|
|
4PU-23145-01-00
. . ..OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . .TUBE, OUTER | |
2 |
|
|
1MD-23136-00-00
. .TUBE, OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | . . ..RING, SNAP | |
20 |
|
|
4V4-23153-L0-00
. . ..RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | . . ..SEAL, DUST | |
21 |
|
|
4PU-23144-00-00
. . ..SEAL, DUST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | . .INNER TUBE COMP.2 | |
22 |
|
|
1MD-23120-00-00
. .INNER TUBE COMP.2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | . .CYLINDER COMP., FRONT FORK | |
23 |
|
|
1MD-23170-00-00
. .CYLINDER COMP., FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | . .GASKET | |
24 |
|
|
509-23158-L0-00
. .GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | . .BOLT, HEXAGON SOCKET HEAD | |
25 |
|
|
3D8-23181-00-00
. .BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | . .SPRING, FRONT FORK | |
26 |
|
|
1MD-23141-00-00
. .SPRING, FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | . .SPACER | |
27 |
|
|
1MD-23118-00-00
. .SPACER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | . .NUT | |
28 |
|
|
3LC-23357-00-00
. .NUT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | . .BOLT, CAP | |
29 |
|
|
1MD-23111-00-00
. .BOLT, CAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . . ..WASHER, OIL SEAL | |
3 |
|
|
4V4-23146-L0-00
. . ..WASHER, OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | . . ..O-RING | |
30 |
|
|
39P-23147-00-00
. . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | BOLT, HEXAGON SOCKET HEAD | |
31 |
|
|
91314-08040-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Нижний кронштейн | |
32 |
|
|
1MD-23340-00-00
Нижний кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | BOLT, HEXAGON SOCKET HEAD | |
33 |
|
|
91317-08025-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Жгут провод | |
34 |
|
|
1MD-82509-20-00
Жгут провод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Жгут провод | |
35 |
|
|
1MD-82509-30-00
Жгут провод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | FORK SEALS KIT | |
36 |
|
|
B96-W003B-00-00
FORK SEALS KIT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . . ..OIL SEAL | |
4 |
|
|
4PU-23145-01-00
. . ..OIL SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | . . ..RING, SNAP | |
5 |
|
|
4V4-23153-L0-00
. . ..RING, SNAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | . . ..SEAL, DUST | |
6 |
|
|
4PU-23144-00-00
. . ..SEAL, DUST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | . .INNER TUBE COMP.1 | |
7 |
|
|
1MD-23110-00-00
. .INNER TUBE COMP.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | . .CYLINDER COMP., FRONT FORK | |
8 |
|
|
1MD-23170-10-00
. .CYLINDER COMP., FRONT FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . .GASKET | |
9 |
|
|
509-23158-L0-00
. .GASKET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
