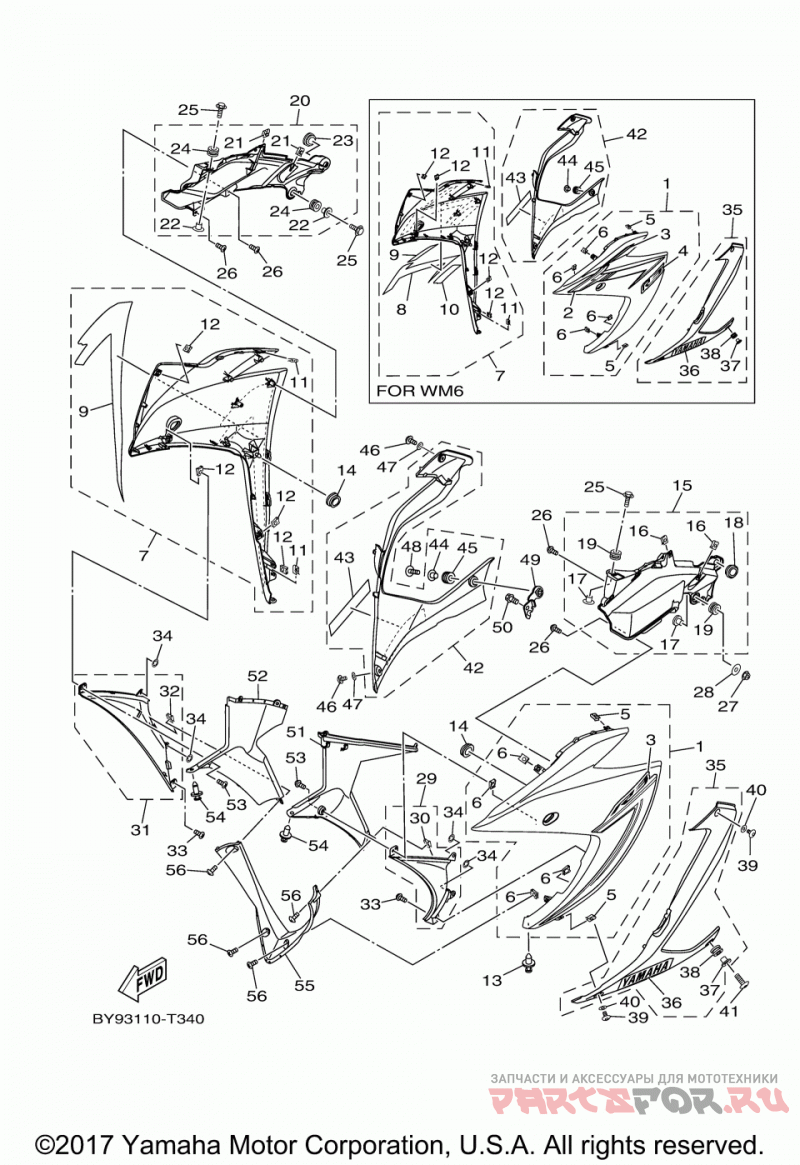

1 | | BODY, FRONT UNDER 1 SUB ASSY | |
1 |
|
|
1WD-XF83L-90-P0
BODY, FRONT UNDER 1 SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | BODY, FRONT UNDER 1 SUB ASSY | |
1 |
|
|
1WD-XF83L-D0-P2
BODY, FRONT UNDER 1 SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . . GRAPHIC 3 | |
2 |
|
|
1WD-F8393-F0-00
. . GRAPHIC 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . GRAPHIC 5 | |
3 |
|
|
BR5-F8398-00-00
. GRAPHIC 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . . GRAPHIC 5 | |
3 |
|
|
1WD-F8398-E0-00
. . GRAPHIC 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . . GRAPHIC, 7 | |
4 |
|
|
BR5-F83GA-00-00
. . GRAPHIC, 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | . .NUT, SPRING | |
5 |
|
|
90183-050A7-00
. .NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | . NUT, SPRING | |
6 |
|
|
90183-05042-00
. NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | BODY, FRONT UNDER 2 SUB ASSY | |
7 |
|
|
1WD-XF83M-D0-P2
BODY, FRONT UNDER 2 SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | BODY, FRONT UNDER 2 SUB ASSY | |
7 |
|
|
1WD-XF83M-90-P0
BODY, FRONT UNDER 2 SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | . . GRAPHIC 4 | |
8 |
|
|
1WD-F8394-F0-00
. . GRAPHIC 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . . GRAPHIC 6 | |
9 |
|
|
BR5-F8399-00-00
. . GRAPHIC 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . . GRAPHIC 6 | |
9 |
|
|
1WD-F8399-E0-00
. . GRAPHIC 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | . GRAPHIC, 7 | |
10 |
|
|
BR5-F83GA-00-00
. GRAPHIC, 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | . .NUT, SPRING | |
11 |
|
|
90183-050A7-00
. .NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | . NUT, SPRING | |
12 |
|
|
90183-05042-00
. NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | заклёпка | |
13 |
|
|
90269-06081-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | .GROMMET | |
14 |
|
|
90480-01558-00
.GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | COVER 7 | |
15 |
|
|
1WD-XF11W-10-P0
COVER 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | . .NUT, SPRING | |
16 |
|
|
90183-050A7-00
. .NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | . .COLLAR | |
17 |
|
|
90387-06899-00
. .COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | . .GROMMET | |
18 |
|
|
90480-01558-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | . .GROMMET | |
19 |
|
|
90480-12808-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | COVER 8 | |
20 |
|
|
1WD-XF11X-10-P0
COVER 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | . .NUT, SPRING | |
21 |
|
|
90183-050A7-00
. .NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | . .COLLAR | |
22 |
|
|
90387-06899-00
. .COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | . .GROMMET | |
23 |
|
|
90480-01558-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | . .GROMMET | |
24 |
|
|
90480-12808-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Болт с шайбой | |
25 |
|
|
90119-06096-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
26 | | SCREW, TRUSS HEAD TAPPING | |
26 |
|
|
97707-50016-00
SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка | |
27 |
|
|
95702-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
90201-06380-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | PANEL ASSY | |
29 |
|
|
1WD-XF835-00-P0
PANEL ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | . NUT, SPRING | |
30 |
|
|
90183-05042-00
. NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | PANEL ASSY 2 | |
31 |
|
|
1WD-XF83B-00-P0
PANEL ASSY 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | . NUT, SPRING | |
32 |
|
|
90183-05042-00
. NUT, SPRING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | SCREW, TRUSS HEAD TAPPING | |
33 |
|
|
97707-50016-00
SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Гайка пружинная | |
34 |
|
|
90183-06008-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
35 | | UNDER COVER ASSY 1 | |
35 |
|
|
1WD-XF838-20-P0
UNDER COVER ASSY 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | UNDER COVER ASSY 1 | |
35 |
|
|
1WD-XF838-30-P0
UNDER COVER ASSY 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | . . EMBLEM | |
36 |
|
|
1WD-F8328-70-00
. . EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | . . EMBLEM | |
36 |
|
|
1WD-F8328-30-00
. . EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | . .COLLAR | |
37 |
|
|
90387-06899-00
. .COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | . .GROMMET | |
38 |
|
|
90480-12808-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | BOLT, HEX. SOCKET BUTTON | |
39 |
|
|
90111-05003-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Шайба | |
40 |
|
|
90202-05180-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | BOLT, HEX. SOCKET BUTTON | |
41 |
|
|
90111-06117-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | UNDER COVER ASSY 2 | |
42 |
|
|
1WD-XF839-20-P0
UNDER COVER ASSY 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | UNDER COVER ASSY 2 | |
42 |
|
|
1WD-XF839-30-P0
UNDER COVER ASSY 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | . . EMBLEM | |
43 |
|
|
1WD-F8328-70-00
. . EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | . . EMBLEM | |
43 |
|
|
1WD-F8328-30-00
. . EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | . .COLLAR | |
44 |
|
|
90387-06899-00
. .COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | . .GROMMET | |
45 |
|
|
90480-12808-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | BOLT, HEX. SOCKET BUTTON | |
46 |
|
|
90111-05003-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Шайба | |
47 |
|
|
90202-05180-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | BOLT, HEX. SOCKET BUTTON | |
48 |
|
|
90111-06117-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | BRACKET 8 | |
49 |
|
|
1WD-F833E-00-00
BRACKET 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Болт | |
50 |
|
|
95022-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Панель внутренняя | |
51 |
|
|
1WD-F836K-00-00
Панель внутренняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Панель внутренняя 2 | |
52 |
|
|
1WD-F836L-00-00
Панель внутренняя 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | SCREW, TRUSS HEAD TAPPING | |
53 |
|
|
97707-50016-00
SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | заклёпка | |
54 |
|
|
90269-06081-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | PANEL, INNER 3 | |
55 |
|
|
1WD-F836M-00-00
PANEL, INNER 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | SCREW, TRUSS HEAD TAPPING | |
56 |
|
|
97707-50016-00
SCREW, TRUSS HEAD TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
