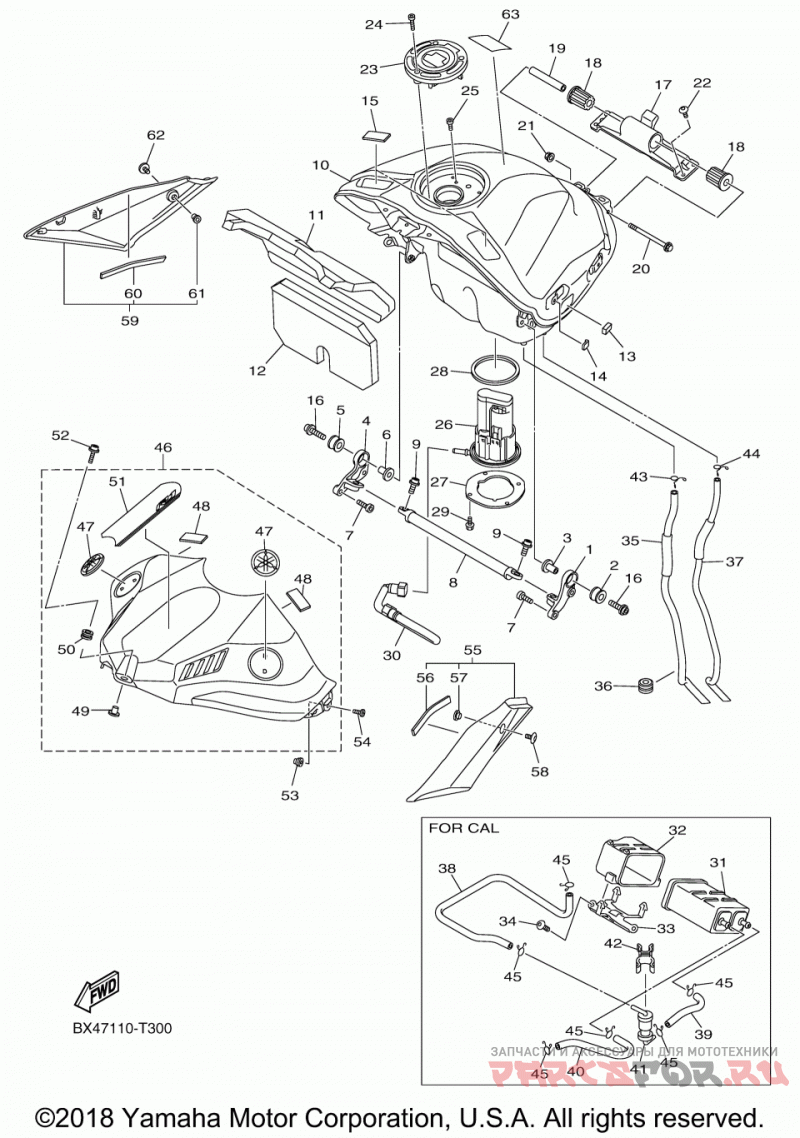

1 | | BRACKET, FUEL TANK 1 | |
1 |
|
|
2CR-24191-00-00
BRACKET, FUEL TANK 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Уплотнитель резиновый | |
2 |
|
|
90480-18008-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Манжета | |
3 |
|
|
90387-06091-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | BRACKET, FUEL TANK 2 | |
4 |
|
|
2CR-24192-00-00
BRACKET, FUEL TANK 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Уплотнитель резиновый | |
5 |
|
|
90480-18008-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Манжета | |
6 |
|
|
90387-06091-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | BOLT, HEXAGON SOCKET HEAD | |
7 |
|
|
91316-06025-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | CROSS BAR | |
8 |
|
|
2CR-2142V-00-00
CROSS BAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | BOLT, HEXAGON SOCKET HEAD | |
9 |
|
|
90110-08097-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Бак топливный в сборе | |
10 |
|
|
2CR-YK241-00-P0
Бак топливный в сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Бак топливный в сборе | |
10 |
|
|
2CR-YK241-00-P2
Бак топливный в сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Демферная пластина | |
11 |
|
|
2CR-2414H-00-00
Демферная пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Отбойная плита | |
12 |
|
|
2CR-2414J-00-00
Отбойная плита
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Демпфер | |
13 |
|
|
13S-21639-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | DAMPER, SIDE COVER | |
14 |
|
|
5PW-2411J-01-00
DAMPER, SIDE COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | HOOK, SIDE COVER 1 | |
15 |
|
|
2PP-2411G-00-00
HOOK, SIDE COVER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | BOLT, HEXAGON SOCKET HEAD | |
16 |
|
|
90110-06346-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | BRACKET, TANK FITTING | |
17 |
|
|
2CR-2413Y-00-00
BRACKET, TANK FITTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Демпфер | |
18 |
|
|
5SL-24183-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Манжета | |
19 |
|
|
90387-06055-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
95812-06090-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
95702-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | BOLT, HEX. SOCKET BUTTON | |
22 |
|
|
90111-06038-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
2CR-24602-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | BOLT, HEXAGON SOCKET HEAD | |
24 |
|
|
90110-05112-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
25 | | BOLT, HEXAGON SOCKET HEAD | |
25 |
|
|
91312-05010-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Топливный насос | |
26 |
|
|
2CR-13907-00-00
Топливный насос
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Крепежная пластина насоса | |
27 |
|
|
2CR-24491-00-00
Крепежная пластина насоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Уплотнительное кольцо | |
28 |
|
|
1RC-24486-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт с шайбой | |
29 |
|
|
90119-05015-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Трубопровод | |
30 |
|
|
2CR-13971-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | CANISTER ASSY | |
31 |
|
|
2CR-24170-00-00
CANISTER ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Отбойник | |
32 |
|
|
2CR-24182-00-00
Отбойник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | BRACKET, CANISTOR | |
33 |
|
|
2CR-2419F-00-00
BRACKET, CANISTOR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Винт | |
34 |
|
|
90149-06084-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Трубка | |
35 |
|
|
2CR-24312-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Уплотнитель резиновый | |
36 |
|
|
90480-14032-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Трубка 3 | |
37 |
|
|
2CR-24313-00-00
Трубка 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Трубка | |
38 |
|
|
2CR-24314-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Трубка | |
39 |
|
|
2CR-24315-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Трубка | |
40 |
|
|
2CR-24316-00-00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | ROLL OVER VALVE ASSY | |
41 |
|
|
2C0-24180-00-00
ROLL OVER VALVE ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Зажим | |
42 |
|
|
90464-15001-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Зажим | |
43 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Зажим | |
44 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Зажим | |
45 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | COVER, TOP (FUEL TANK) | |
46 |
|
|
2CR-Y217F-90-P0
COVER, TOP (FUEL TANK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | COVER, TOP (FUEL TANK) | |
46 |
|
|
2CR-Y217F-50-P2
COVER, TOP (FUEL TANK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | . .EMBLEM | |
47 |
|
|
1RC-2413B-01-00
. .EMBLEM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | . .HOOK, SIDE COVER 1 | |
48 |
|
|
5XT-2411G-00-00
. .HOOK, SIDE COVER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | . .COLLAR | |
49 |
|
|
90387-06203-00
. .COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | . .GROMMET | |
50 |
|
|
90480-12023-00
. .GROMMET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | . . GRAPHIC, FUEL TANK 1 | |
51 |
|
|
BX4-24244-00-00
. . GRAPHIC, FUEL TANK 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | BOLT, HEXAGON SOCKET HEAD | |
52 |
|
|
90110-06233-00
BOLT, HEXAGON SOCKET HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Гайка | |
53 |
|
|
90179-05523-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Винт | |
54 |
|
|
98902-05014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | TANK SIDE COVER ASSY 1 | |
55 |
|
|
2CR-24106-00-00
TANK SIDE COVER ASSY 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | . .DAMPER, PLATE | |
56 |
|
|
90520-03016-00
. .DAMPER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | . COLLAR | |
57 |
|
|
90387-05035-00
. COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | BOLT, HEX. SOCKET BUTTON | |
58 |
|
|
90111-05019-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | TANK SIDE COVER ASSY 2 | |
59 |
|
|
2CR-24108-00-00
TANK SIDE COVER ASSY 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | . .DAMPER, PLATE | |
60 |
|
|
90520-03016-00
. .DAMPER, PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | . COLLAR | |
61 |
|
|
90387-05035-00
. COLLAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | BOLT, HEX. SOCKET BUTTON | |
62 |
|
|
90111-05019-00
BOLT, HEX. SOCKET BUTTON
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | LABEL, WARNING GENERAL INFO. | |
63 |
|
|
29P-2816R-00-00
LABEL, WARNING GENERAL INFO.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
